13.3.4
Elektrischer Anschluss
13.3.4.1 Überwachung Motorraum
13.3.4.2 Überwachung Motorwicklung

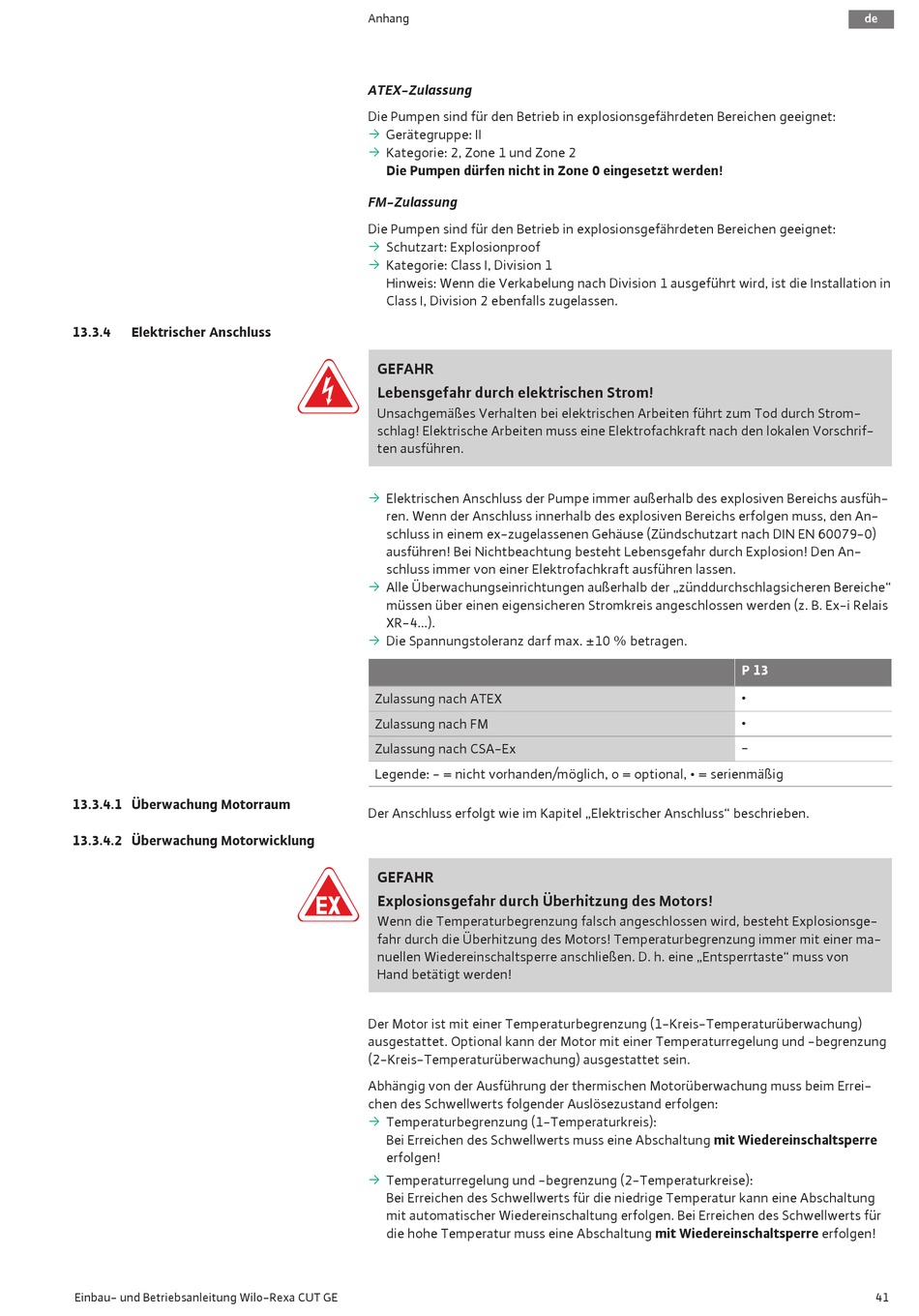

Einbau- und Betriebsanleitung Wilo-Rexa CUT GE
Anhang
ATEX-Zulassung
Die Pumpen sind für den Betrieb in explosionsgefährdeten Bereichen geeignet:
ƒ
Gerätegruppe: II
ƒ
Kategorie: 2, Zone 1 und Zone 2
Die Pumpen dürfen nicht in Zone 0 eingesetzt werden!
FM-Zulassung
Die Pumpen sind für den Betrieb in explosionsgefährdeten Bereichen geeignet:
ƒ
Schutzart: Explosionproof
ƒ
Kategorie: Class I, Division 1
Hinweis: Wenn die Verkabelung nach Division 1 ausgeführt wird, ist die Installation in
Class I, Division 2 ebenfalls zugelassen.
GEFAHR
Lebensgefahr durch elektrischen Strom!
Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zum Tod durch Strom-
schlag! Elektrische Arbeiten muss eine Elektrofachkraft nach den lokalen Vorschrif-
ten ausführen.
ƒ
Elektrischen Anschluss der Pumpe immer außerhalb des explosiven Bereichs ausfüh-
ren. Wenn der Anschluss innerhalb des explosiven Bereichs erfolgen muss, den An-
schluss in einem ex-zugelassenen Gehäuse (Zündschutzart nach DIN EN 60079-0)
ausführen! Bei Nichtbeachtung besteht Lebensgefahr durch Explosion! Den An-
schluss immer von einer Elektrofachkraft ausführen lassen.
ƒ
Alle Überwachungseinrichtungen außerhalb der „zünddurchschlagsicheren Bereiche"
müssen über einen eigensicheren Stromkreis angeschlossen werden (z. B. Ex-i Relais
XR-4...).
ƒ
Die Spannungstoleranz darf max. ±10 % betragen.
Zulassung nach ATEX
Zulassung nach FM
Zulassung nach CSA-Ex
Legende: - = nicht vorhanden/möglich, o = optional, • = serienmäßig
Der Anschluss erfolgt wie im Kapitel „Elektrischer Anschluss" beschrieben.
GEFAHR
Explosionsgefahr durch Überhitzung des Motors!
Wenn die Temperaturbegrenzung falsch angeschlossen wird, besteht Explosionsge-
fahr durch die Überhitzung des Motors! Temperaturbegrenzung immer mit einer ma-
nuellen Wiedereinschaltsperre anschließen. D. h. eine „Entsperrtaste" muss von
Hand betätigt werden!
Der Motor ist mit einer Temperaturbegrenzung (1-Kreis-Temperaturüberwachung)
ausgestattet. Optional kann der Motor mit einer Temperaturregelung und -begrenzung
(2-Kreis-Temperaturüberwachung) ausgestattet sein.
Abhängig von der Ausführung der thermischen Motorüberwachung muss beim Errei-
chen des Schwellwerts folgender Auslösezustand erfolgen:
ƒ
Temperaturbegrenzung (1-Temperaturkreis):
Bei Erreichen des Schwellwerts muss eine Abschaltung mit Wiedereinschaltsperre
erfolgen!
ƒ
Temperaturregelung und -begrenzung (2-Temperaturkreise):
Bei Erreichen des Schwellwerts für die niedrige Temperatur kann eine Abschaltung
mit automatischer Wiedereinschaltung erfolgen. Bei Erreichen des Schwellwerts für
die hohe Temperatur muss eine Abschaltung mit Wiedereinschaltsperre erfolgen!
de
P 13
•
•
-
41
