de

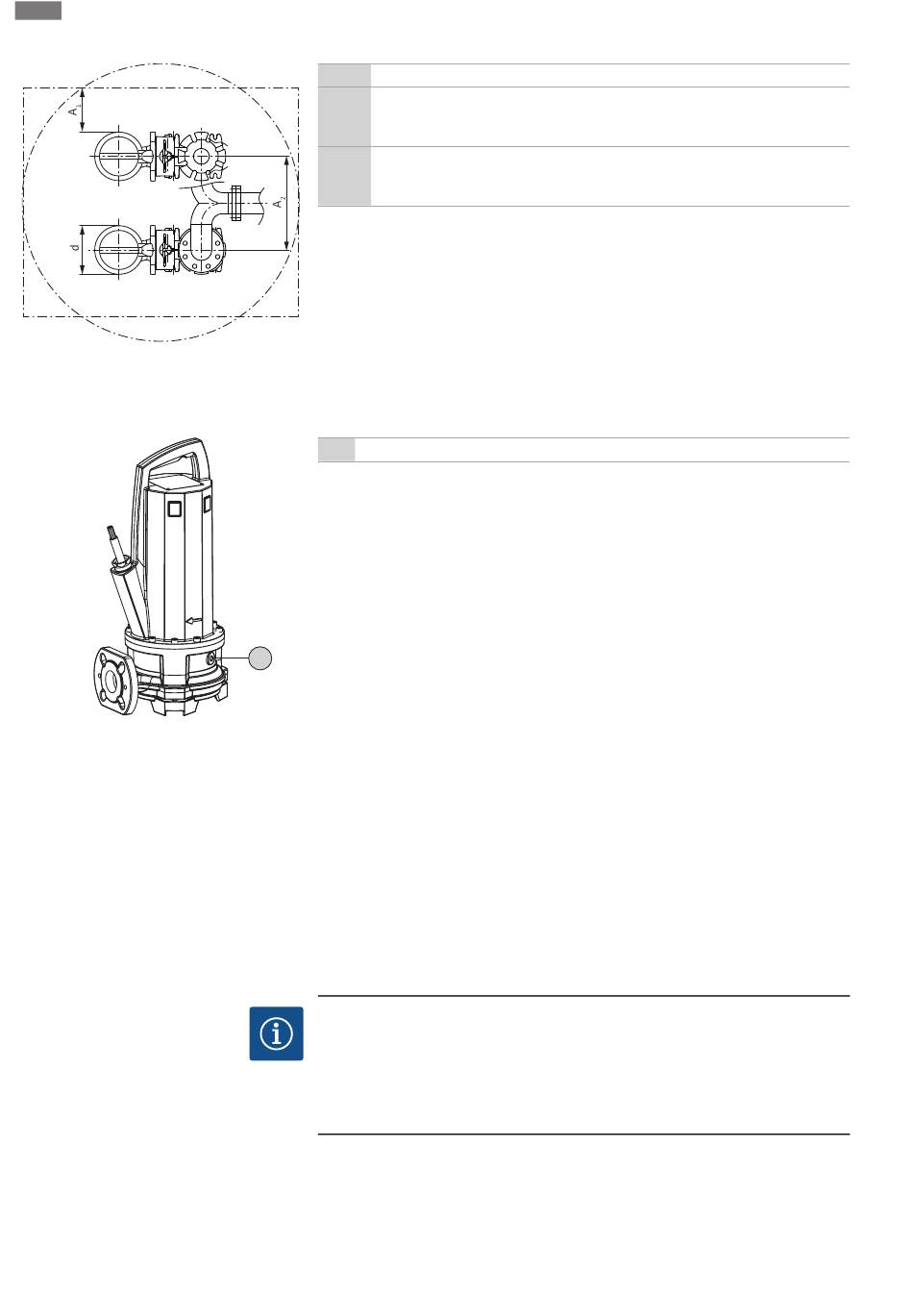

Fig. 3: Mindestabstände
6.4.2
Wartungsarbeiten
Fig. 4: Öl prüfen
6.4.3
Stationäre Nassaufstellung
18
Installation und elektrischer Anschluss
d
Durchmesser Hydraulikgehäuse
Mindestwandabstand:
A
- Wechselbetrieb: min. 0,3×d
1
- Parallelbetrieb: min. 1×d
Abstand Druckrohrleitungen
A
- Wechselbetrieb: min. 1,5×d
2
- Parallelbetrieb: min. 2×d
Nach einer Einlagerung von mehr als 6 Monaten vor dem Einbau das Öl in der Dich-
tungskammer überprüfen:
+/-
Verschlussschraube Dichtungskammer
‡
Pumpe ist nicht eingebaut.
‡
Pumpe ist nicht an das Stromnetz angeschlossen.
‡
Schutzausrüstung ist angelegt!
1. Pumpe auf einer festen Unterlage horizontal ablegen. Die Verschlussschraube zeigt
nach oben. WARNUNG! Quetschgefahr von Händen. Sicherstellen, dass die Pum-
pe nicht umfallen oder wegrutschen kann!
2. Verschlussschraube herausdrehen.
3. Geeigneten Behälter zum Auffangen des Betriebsmittels platzieren.
+/-
4. Betriebsmittel ablassen: Pumpe drehen, bis die Öffnung nach unten zeigt.
5. Betriebsmittel prüfen:
⇒ Wenn das Betriebsmittel klar ist, Betriebsmittel wiederverwenden.
⇒ Wenn das Betriebsmittel verschmutzt (schwarz) ist, neues Betriebsmittel ein-
füllen. Betriebsmittel laut den lokalen Vorschriften entsorgen!
⇒ Wenn im Betriebsmittel Metallspäne enthalten sind, Kundendienst verständi-
gen!
6. Betriebsmittel einfüllen: Pumpe drehen, bis die Öffnung nach oben zeigt. Betriebs-
mittel in die Öffnung einfüllen.
⇒ Die Angaben zur Betriebsmittelsorte und -menge einhalten! Bei der Wieder-
verwendung des Betriebsmittels muss ebenfalls die Menge geprüft und ggf.
angepasst werden!
7. Verschlussschraube reinigen, mit neuem Dichtungsring bestücken und wieder ein-
drehen. Max. Anzugsdrehmoment: 8 Nm (5,9 ft·lb)!
HINWEIS
Förderprobleme durch zu niedrigem Wasserstand
Wenn das Fördermedium zu tief abgesenkt wird, kann es zum Abreißen des Förder-
stroms kommen. Des Weiteren können sich Luftpolster in der Hydraulik bilden, die
zu einem unzulässigen Betriebsverhalten führen. Der minimal zulässige Wasserstand
muss bis zur Oberkante des Hydraulikgehäuses reichen!
Bei der Nassaufstellung wird die Pumpe im Fördermedium installiert. Hierfür muss im
Schacht eine Einhängevorrichtung installiert sein. An der Einhängevorrichtung wird
druckseitig das bauseitige Rohrleitungssystem angeschlossen, saugseitig wird die Pum-
pe angeschlossen. Das angeschlossene Rohrleitungssystem muss selbsttragend sein.
Die Einhängevorrichtung darf das Rohrleitungssystem nicht abstützen!
WILO SE 2019-02
