1
2
3
4

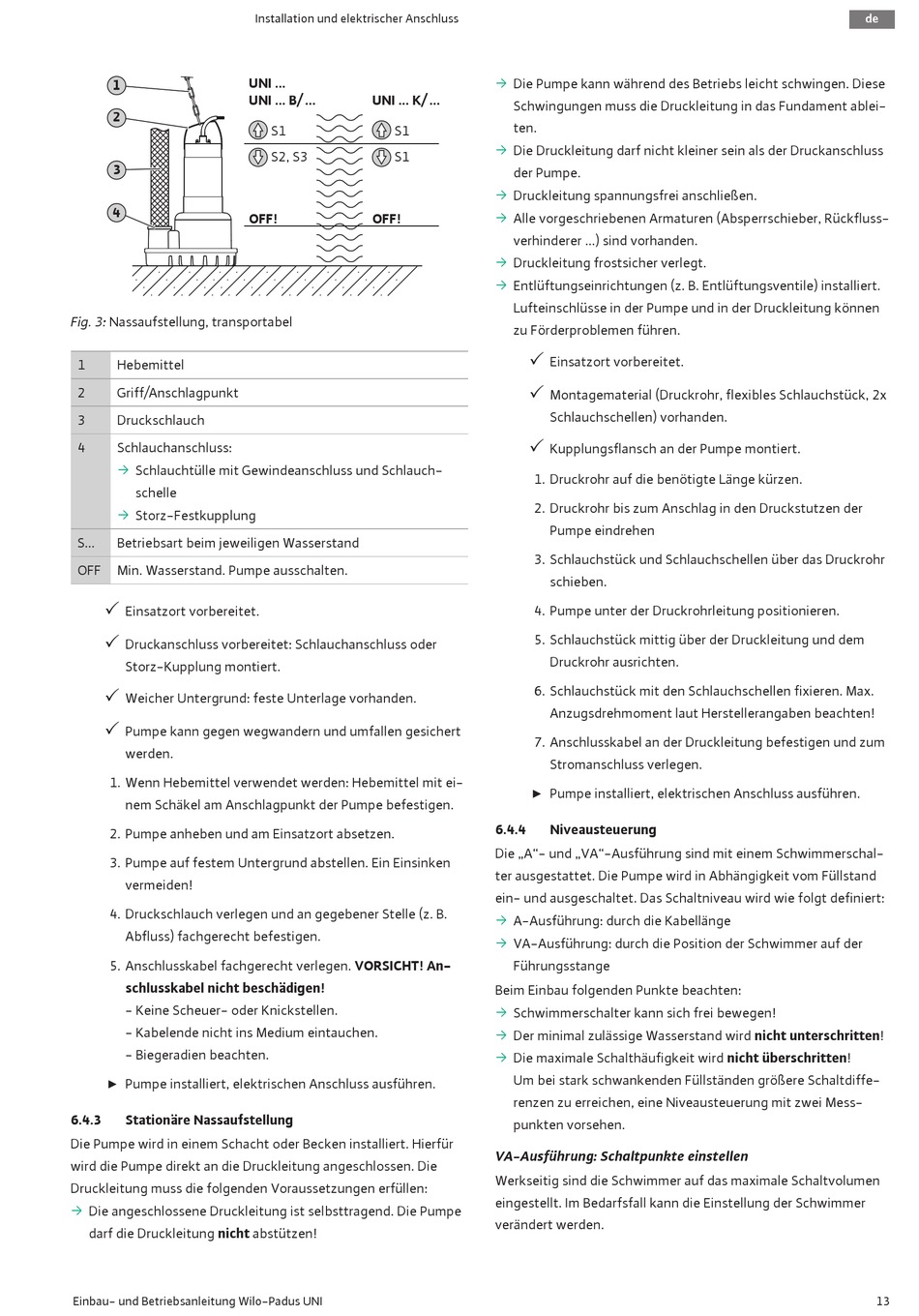

Fig. 3: Nassaufstellung, transportabel
1
Hebemittel
2
Griff/Anschlagpunkt
3
Druckschlauch
4
Schlauchanschluss:
ƒ
Schlauchtülle mit Gewindeanschluss und Schlauch-
schelle
ƒ
Storz-Festkupplung
S...
Betriebsart beim jeweiligen Wasserstand
OFF
Min. Wasserstand. Pumpe ausschalten.
‡
Einsatzort vorbereitet.
‡
Druckanschluss vorbereitet: Schlauchanschluss oder
Storz-Kupplung montiert.
‡
Weicher Untergrund: feste Unterlage vorhanden.
‡
Pumpe kann gegen wegwandern und umfallen gesichert
werden.
1. Wenn Hebemittel verwendet werden: Hebemittel mit ei-
nem Schäkel am Anschlagpunkt der Pumpe befestigen.
2. Pumpe anheben und am Einsatzort absetzen.
3. Pumpe auf festem Untergrund abstellen. Ein Einsinken
vermeiden!
4. Druckschlauch verlegen und an gegebener Stelle (z. B.
Abfluss) fachgerecht befestigen.
5. Anschlusskabel fachgerecht verlegen. VORSICHT! An-
schlusskabel nicht beschädigen!
- Keine Scheuer- oder Knickstellen.
- Kabelende nicht ins Medium eintauchen.
- Biegeradien beachten.
▶ Pumpe installiert, elektrischen Anschluss ausführen.
6.4.3
Stationäre Nassaufstellung
Die Pumpe wird in einem Schacht oder Becken installiert. Hierfür
wird die Pumpe direkt an die Druckleitung angeschlossen. Die
Druckleitung muss die folgenden Voraussetzungen erfüllen:
ƒ
Die angeschlossene Druckleitung ist selbsttragend. Die Pumpe
darf die Druckleitung nicht abstützen!
Einbau- und Betriebsanleitung Wilo-Padus UNI
Installation und elektrischer Anschluss
UNI ...
UNI ... B/ ...
UNI ... K/ ...
S1
S1
S2, S3
S1
OFF!
OFF!
ƒ
Die Pumpe kann während des Betriebs leicht schwingen. Diese
Schwingungen muss die Druckleitung in das Fundament ablei-
ten.
ƒ
Die Druckleitung darf nicht kleiner sein als der Druckanschluss
der Pumpe.
ƒ
Druckleitung spannungsfrei anschließen.
ƒ
Alle vorgeschriebenen Armaturen (Absperrschieber, Rückfluss-
verhinderer ...) sind vorhanden.
ƒ
Druckleitung frostsicher verlegt.
ƒ
Entlüftungseinrichtungen (z. B. Entlüftungsventile) installiert.
Lufteinschlüsse in der Pumpe und in der Druckleitung können
zu Förderproblemen führen.
‡
Einsatzort vorbereitet.
‡
Montagematerial (Druckrohr, flexibles Schlauchstück, 2x
Schlauchschellen) vorhanden.
‡
Kupplungsflansch an der Pumpe montiert.
1. Druckrohr auf die benötigte Länge kürzen.
2. Druckrohr bis zum Anschlag in den Druckstutzen der
Pumpe eindrehen
3. Schlauchstück und Schlauchschellen über das Druckrohr
schieben.
4. Pumpe unter der Druckrohrleitung positionieren.
5. Schlauchstück mittig über der Druckleitung und dem
Druckrohr ausrichten.
6. Schlauchstück mit den Schlauchschellen fixieren. Max.
Anzugsdrehmoment laut Herstellerangaben beachten!
7. Anschlusskabel an der Druckleitung befestigen und zum
Stromanschluss verlegen.
▶ Pumpe installiert, elektrischen Anschluss ausführen.
6.4.4
Niveausteuerung
Die „A"‑ und „VA"‑Ausführung sind mit einem Schwimmerschal-
ter ausgestattet. Die Pumpe wird in Abhängigkeit vom Füllstand
ein- und ausgeschaltet. Das Schaltniveau wird wie folgt definiert:
ƒ
A-Ausführung: durch die Kabellänge
ƒ
VA-Ausführung: durch die Position der Schwimmer auf der
Führungsstange
Beim Einbau folgenden Punkte beachten:
ƒ
Schwimmerschalter kann sich frei bewegen!
ƒ
Der minimal zulässige Wasserstand wird nicht unterschritten!
ƒ
Die maximale Schalthäufigkeit wird nicht überschritten!
Um bei stark schwankenden Füllständen größere Schaltdiffe-
renzen zu erreichen, eine Niveausteuerung mit zwei Mess-
punkten vorsehen.
VA-Ausführung: Schaltpunkte einstellen
Werkseitig sind die Schwimmer auf das maximale Schaltvolumen
eingestellt. Im Bedarfsfall kann die Einstellung der Schwimmer
verändert werden.
de
13
