8.7.31 Analogeingänge (4.3.8.1 - 4.3.8.7)

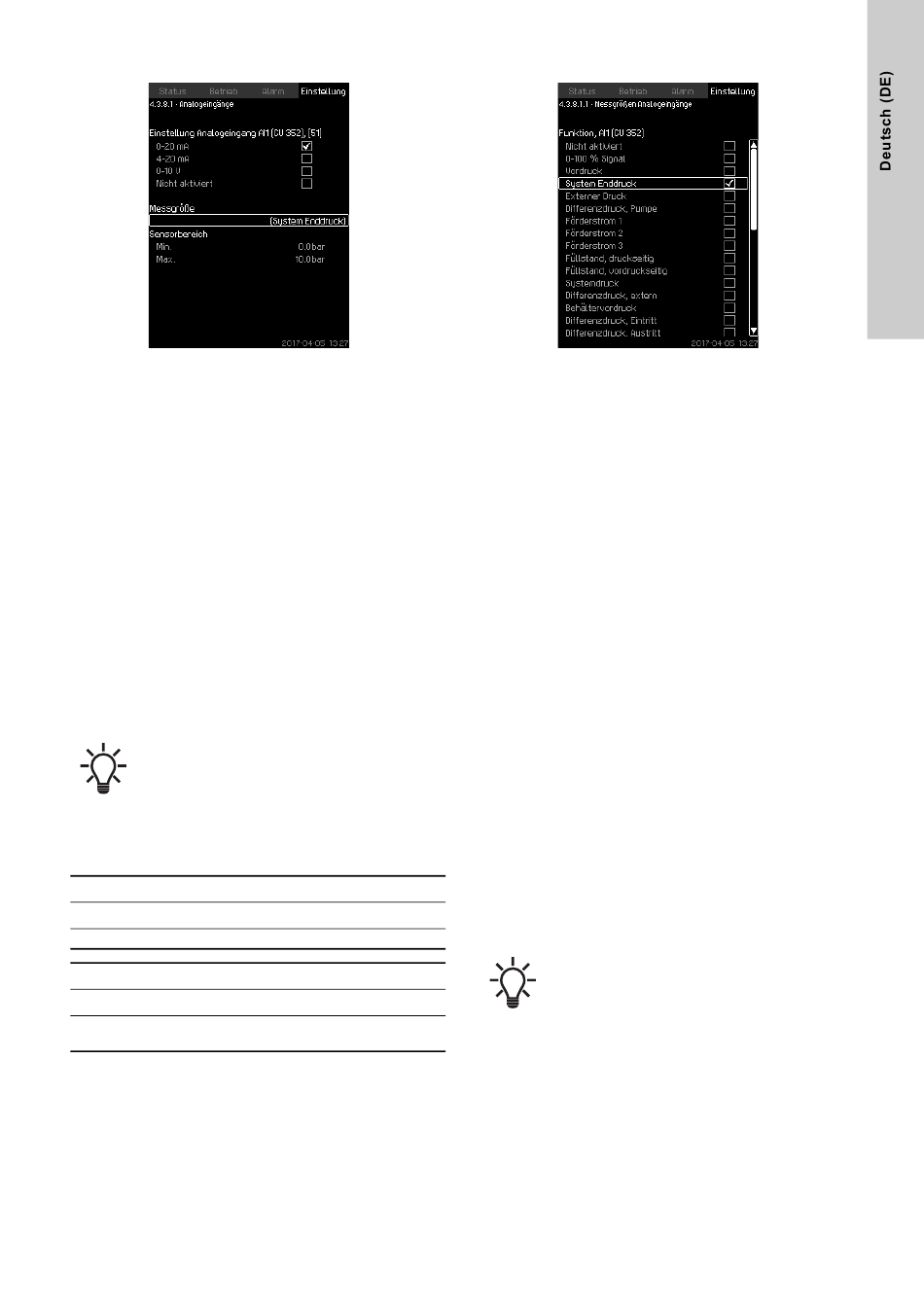

Abb. 79 Analogeingänge
Beschreibung
In diesem Menü können Sie Einstellungen für "Analogeingänge"
festlegen. Jede Bildschirmseite ist in drei Bereiche unterteilt:
•
Einstellung des Eingangssignals, z. B. 4 - 20 mA
•
"Messgröße", z. B. "System Enddruck"
•
Messbereich des Sensors/Signalgebers, z. B. 0 - 16 bar
Einstellbereich
Auf jeder Bildschirmseite können folgende Parameter eingestellt
werden:
•
Nicht aktiviert
•
Bereich des Eingangssignals, 0 - 20 mA, 4 - 20 mA, 0 - 10 V
•
Messgröße
•
Sensorbereich
Einstellungen über das Bedienfeld
•
Einstellung > Weitere Funktionen > Stoppfunktion > Ana-
logeingang parametrieren.
Ist ein Analogeingang deaktiviert, wird nur der obere
Bereich der Bildschirmseite (Einstellung des Ana-
logeingangs) angezeigt.
Wenn der Eingang aktiviert ist, wird der mittlere
Bereich "Messgröße" angezeigt. Dadurch kann die
Funktion auch auf einer anderen Bildschirmseite
dem Analogeingang zugeordnet werden. Wurde dem
Analogeingang eine Funktion zugeordnet, kehrt die
CU 352 zur Bildschirmseite für das Einstellen der
Analogeingänge zurück.
Werkseinstellung
Druckerhöhung
Analogeingabe
Funktion
AI1 (CU 352) [51] System Enddruck
Heizung und Kühlung
Analogeingabe
Funktion
Diese werden mit dem Inbetriebnahmeas-
AI1 (CU 352) [51]
sistenten festgelegt.
8.7.32 Messgrößen Analogeingänge (4.3.8.1.1 - 4.3.8.7.1)
Abb. 80 Messgrößen Analogeingänge
Beschreibung
Auf diesen Bildschirmseiten kann den einzelnen Analogeingän-
gen eine Funktion zugeordnet werden.
Einstellbereich
Sie können je Analogeingang eine Funktion auswählen. Weitere
Informationen hierzu finden Sie in der Montage- und Betriebsan-
leitung der Control MPC.
•
Nicht aktiviert
•
0-100 % Signal
•
Vordruck
•
System Enddruck
•
Externer Druck
•
Differenzdruck, Pumpe
•
Förderstrom 1-3
•
Füllstand, druckseitig
•
Füllstand, vordruckseitig
•
Systemdruck
•
Differenzdruck, extern
•
Behältervordruck
•
Differenzdruck, Eintritt
•
Differenzdruck, Austritt
•
Rücklauftemperatur, extern
•
Vorlauftemperatur
•
Rücklauftemperatur
•
Temperaturdifferenz
•
Umgebungstemperatur
•
Leistung, Pumpe 1-6
•
Leistung, FU
•
Mehrzwecksensor 1 - 6.
Einstellungen über das Bedienfeld
Werden mehrere Förderströme verwendet, entspricht
der gemessene und angezeigte Förderstrom der
Summe aus den definierten Förderströmen.
•
Einstellung > Weitere Funktionen > Analogeingang paramet-
rieren.
1. Wählen Sie einen Analogeingang aus.
2. Wählen Sie Folgendes aus: Messgröße. Die Bildschirmseite
4.3.8.1.1 wird aufgerufen.
3. Wählen Sie einen Eingang aus.
4. Drücken Sie auf die Taste [Zurück].
5. Stellen Sie den oberen und unteren Grenzwert für den Sen-
sormessbereich ein.
47
