8.7.10 Proportionaldruck (4.1.7)

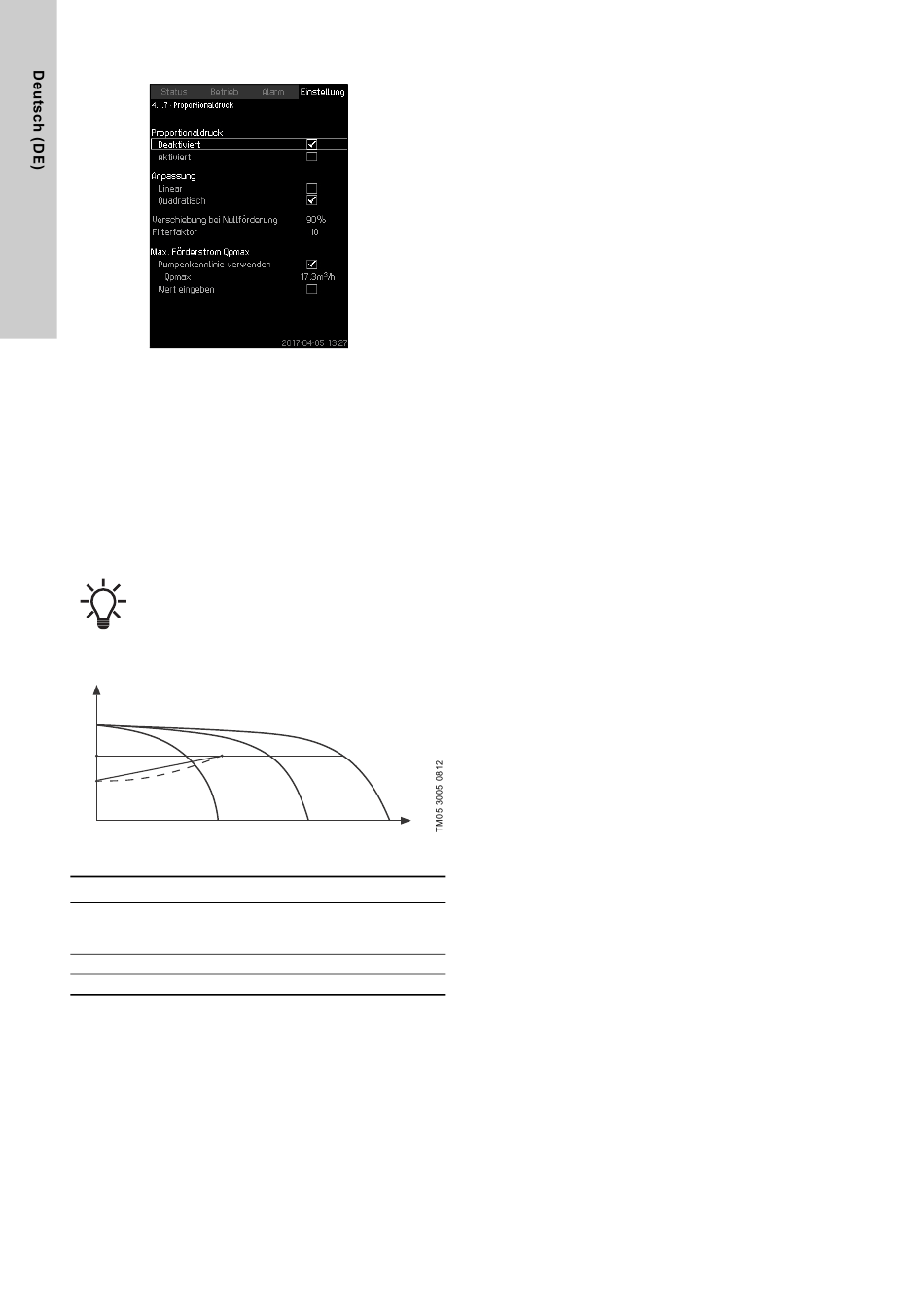

Abb. 47 Proportionaldruck
Beschreibung
Diese Funktion kann nur bei druckgeregelten Anlagen aktiviert
werden. Damit wird der Sollwert automatisch an den aktuellen
Förderstrom angepasst, um durchflussbedingte Verluste auszu-
gleichen. Da viele Anlagen mit einer Leistungsreserve ausgelegt
werden, kann ein geschätzter maximaler Förderstrom (Qpmax)
manuell eingegeben werden. Bei Anlagen mit CR-Pumpen kann
die Pumpenkennlinie verwendet werden, um den maximalen För-
derstrom für den ausgewählten Sollwert zu berechnen. Um
Schwankungen zu verhindern, kann zudem ein Filterfaktor vorge-
geben werden.
Ist die Mehrzwecksensorfunktion aktiviert, hat sie
eine höhere Priorität als der Proportionaldruck (die-
ser wird übersteuert).
Die Anpassung des Sollwerts kann linear oder quadratisch erfol-
gen. Siehe Abb. 47.
H
C
B
A
Abb. 48 Proportionaldruck
Pos.
Beschreibung
Druck bei Nullförderstrom. Startpunkt der Proportio-
A
naldruckregelung (Verschiebung bei Nullförderstrom =
x % vom Sollwert)
B
Qpmax
C
Sollwert
Diese Funktion hat folgende Aufgaben:
•
Ausgleich von Druckverlusten
•
Reduzierung des Stromverbrauchs
•
Erhöhung des Bedienkomforts
34
Einstellbereich
•
Auswählen der Regelungsart
•
Verschiebung bei Nullförderung
•
Abgeschätzter Volumenstrom
•
Filterfaktor.
Einstellungen über das Bedienfeld
•
Einstellung > Primärsteuerung > Proportionaldruck.
1. Wählen Sie Folgendes aus: Aktiviert.
2. Wählen Sie Folgendes aus:
•
Anpassung
•
Linear oder Quadratisch.
3. Stellen Sie Folgendes ein: Verschiebung bei Nullförderung.
4. Stellen Sie Folgendes ein: Filterfaktor.
5. Wählen Sie Folgendes aus: Pumpenkennlinie verwenden
oder Wert eingeben.
6. Bei Auswahl von "Wert eingeben" stellen Sie "Qpmax" ein.
Werkseinstellung
Die Funktion ist deaktiviert.
Q
