8.4.8 Kurve aufzeichnen (1.2.6)

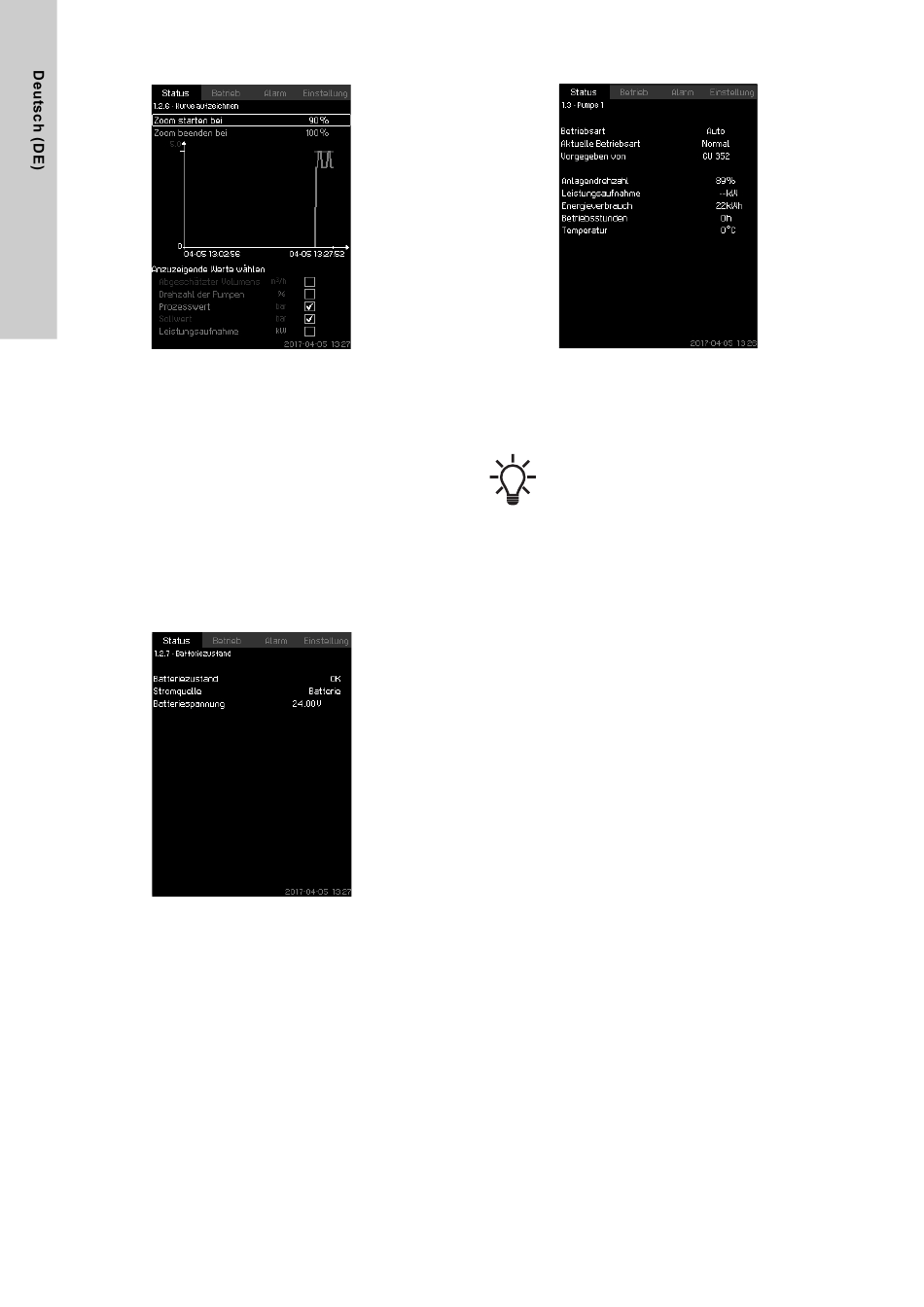

Abb. 14 Kurve aufzeichnen
Beschreibung
Auf dieser Bildschirmseite werden die von der Steuerung erfass-
ten Daten angezeigt. Die aufzuzeichnenden Werte können Sie
auf der Bildschirmseite
8.7.62 Werte aufzeichnen (4.4.9)
len. Es können mehrere Werte gleichzeitig angezeigt werden.
Zudem kann die Zeitskala geändert werden.
Einstellungen über das Bedienfeld
Status > Anlage > Kurve aufzeichnen
1. Als Prozentwert einstellen:
•
Zoom starten bei
•
Zoom beenden bei
2. Anzuzeigende Werte wählen.
8.4.9 Batteriezustand (1.2.7)
Abb. 15 Batteriezustand
Beschreibung
Diese Bildschirmseite zeigt den Zustand der Notstrombatterie an
(falls vorhanden).
20
8.4.10 Pumpe 1-6, Pilotpumpe (1.3 - 1.10)
Abb. 16 Pumpe 1
Beschreibung
Auf dieser Bildschirmseite wird der Betriebszustand der einzel-
nen Pumpen angezeigt.
auswäh-
Die Bildschirmseiten für die Pilotpumpe werden nur
angezeigt, wenn diese Pumpen auch installiert sind.
Die Pumpen können auf verschiedene Betriebsarten eingestellt
sein:
•
Auto
Zusammen mit den anderen Pumpen, die ebenfalls auf Auto-
matikbetrieb eingestellt sind, wird die Pumpe über den PI-
Regler geregelt, der sicherstellt, dass die Anlage die erforder-
liche Leistung liefert.
•
Manuell
Die Pumpe wird nicht über den PI-Regler geregelt. Im manuel-
len Betrieb läuft die Pumpe mit einer der folgenden Betriebsar-
ten:
– Max.Die Pumpe läuft mit der voreingestellten maximalen
Drehzahl. Diese Betriebsart kann nur bei Pumpen mit Dreh-
zahlregelung ausgewählt werden.
– NormalDie Pumpe läuft mit voreingestellter Drehzahl.
– Min.Die Pumpe läuft mit der eingestellten minimalen Dreh-
zahl. Diese Betriebsart kann nur bei Pumpen mit Drehzahl-
regelung ausgewählt werden.
– StoppEin Abschalten der Pumpe wurde erzwungen.
Zusätzlich zu den Informationen über die Betriebsart können im
Statusbildschirm verschiedene Parameter abgelesen werden, wie
z. B.:
•
Aktuelle Betriebsart
•
Steuerquelle
•
Anlagendrehzahl (bei ungeregelten Pumpen wird nur 0 oder
100 % angezeigt)
•
Leistungsaufnahme (nur MPC-E/-EC)
•
Energieverbrauch (nur MPC-E/-EC)
•
Betriebsstunden
•
Temperatur.
