8 Störungsbehebung

8.4 Austausch von Bauteilen

8.4.1 Sicherheitshinweise

Gefahr!
Beachten Sie bei jedem Austausch von Bau-
teilen die nachfolgenden Sicherheitshinweise!
• Trennen Sie das Gerät vom Stromnetz!
• Schließen Sie den Gashahn!
• Schließen Sie die Wartungshähne!
• Entleeren Sie das Gerät, wenn Sie wasserführende
Bauteile des Gerätes ersetzen wollen!
• Achten Sie darauf, dass kein Wasser auf strom-
führende Bauteile (z. B. Platine u. ä.) tropft!
• Verwenden Sie nur neue Dichtungen und O-Ringe!
• Führen Sie nach Beendigung der Arbeiten eine
Funktionsprüfung durch (siehe 5.3)!

8.4.2 Brenner austauschen

Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Kapitel 8.4.1.
• Demontieren Sie das Thermo-Kompaktmodul wie in
Kapitel 7.4.1 beschrieben und tauschen Sie den
Brenner aus.

8.4.3 Elektroden austauschen

Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Kapitel 8.4.1.

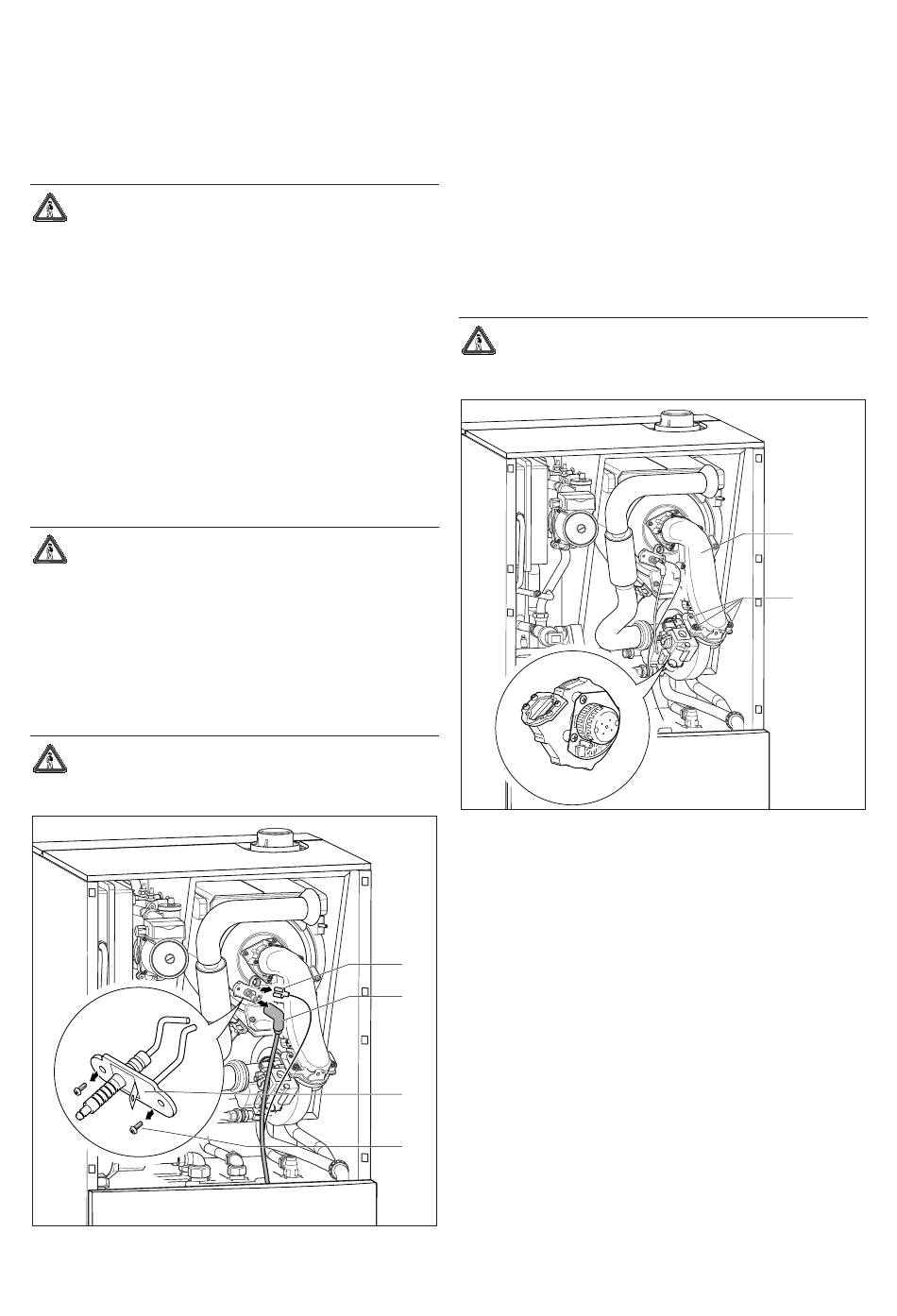

Abb. 8.4 Austauschen der Elektroden
36
• Ziehen Sie das Zündkabel (1) und das Massekabel (2)
von der Elektrode ab.
• Lösen Sie die beiden Schrauben (3) an der Träger-
platte (4) der Elektrode.
• Nehmen Sie die Trägerplatte mit der Elektrode heraus.
• Montieren Sie die neue Elektrode in umgekehrter
Reihenfolge.
8.4.4 Gebläse austauschen
Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Kapitel 8.4.1.
Abb. 8.5 Austauschen des Gebläses
• Demontieren Sie das Thermo-Kompaktmodul (2) wie in
Kapitel 7.4.1 beschrieben und nehmen Sie es heraus.
• Lösen Sie die 4 Befestigungsschrauben (1) an der
Gasarmatur, und nehmen Sie das Gebläse ab.
• Verschrauben Sie das neue Gebläse mit der Gas-
armatur.
2
• Bauen Sie die komplette Einheit "Gasarmatur/Gebläse"
in umgekehrter Reihenfolge wieder ein.
1
4
3
Gas-Kompaktgerät mit Brennwerttechnik - ecoCOMPACT
2
1
