9 Störungsbehebung
Anzeige Bedeutung
d.80
Anzahl der Heizbetriebsstunden 1)
d.81
Anzahl der Warmwasserbetriebsstunden 1)
d.82
Anzahl Schaltspiele im Heizbetrieb 1)
d.83
Anzahl Schaltspiele im Warmwasserbetrieb 1)
d.90
Digitaler Regler erkannt
d.91
Status DCF bei angeschlossenem Außenfühler
mit DCF77-Empfänger
1)
Die ersten beiden angezeigten Ziffern sind mit dem Faktor 1.000
(bzw. 100.000) zu multiplizieren. Durch nochmaliges Drücken der
Taste „i" werden die Stunden (bzw. die Anzahl x 100) dreistellig
angezeigt.
Tab. 9.3 Diagnosecodes (Fortsetzung)
9.4
Austausch von Bauteilen
Die nachfolgend in diesem Abschnitt aufgeführten Arbei-
ten dürfen nur von einem qualifizierten Fach handwerker
durchgeführt werden.
· Verwenden Sie für Reparaturen nur Original-Ersatz-
teile.
· Überzeugen Sie sich vom richtigen Einbau der Teile
sowie von der Einhaltung ihrer ursprünglichen Lage
und Richtung
9.4.1 Sicherheitshinweise
Gefahr!
Beachten Sie bei jedem Austausch von Bau-
teilen zu ihrer eigenen Sicherheit und zur
Vermeidung von Sachschäden am Gerät die
nachfolgenden Sicherheitshinweise!
• Trennen Sie das Gerät vom Stromnetz!
• Schließen Sie den Gashahn!
• Schließen Sie die Wartungshähne!
• Entleeren Sie das Gerät, wenn Sie wasserführende
Bauteile des Gerätes ersetzen wollen!
• Achten Sie darauf, dass kein Wasser auf stromführen-
de Bauteile (z. B. Schaltkasten u. Ä.) tropft!
• Verwenden Sie nur neue Dichtungen und O-Ringe!
• Führen Sie nach Beendigung der Arbeiten eine
Funktionsprüfung durch (siehe Abschnitt 5.3)!
9.4.2 Brenner austauschen
Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 9.4.1.
• Demontieren Sie das Thermo-Kompaktmodul wie in
Abschnitt 8.4.1 beschrieben und tauschen Sie den
Brenner aus.
36
Anzeigewerte/einstellbare Werte
in h
in h
Anzahl
Anzahl
1 = erkannt, 0 = nicht erkannt
0 = kein Empfang, 1 = Empfang
2 = synchronisiert, 3 = gültig
9.4.3 Elektroden austauschen
Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 9.4.1.
4

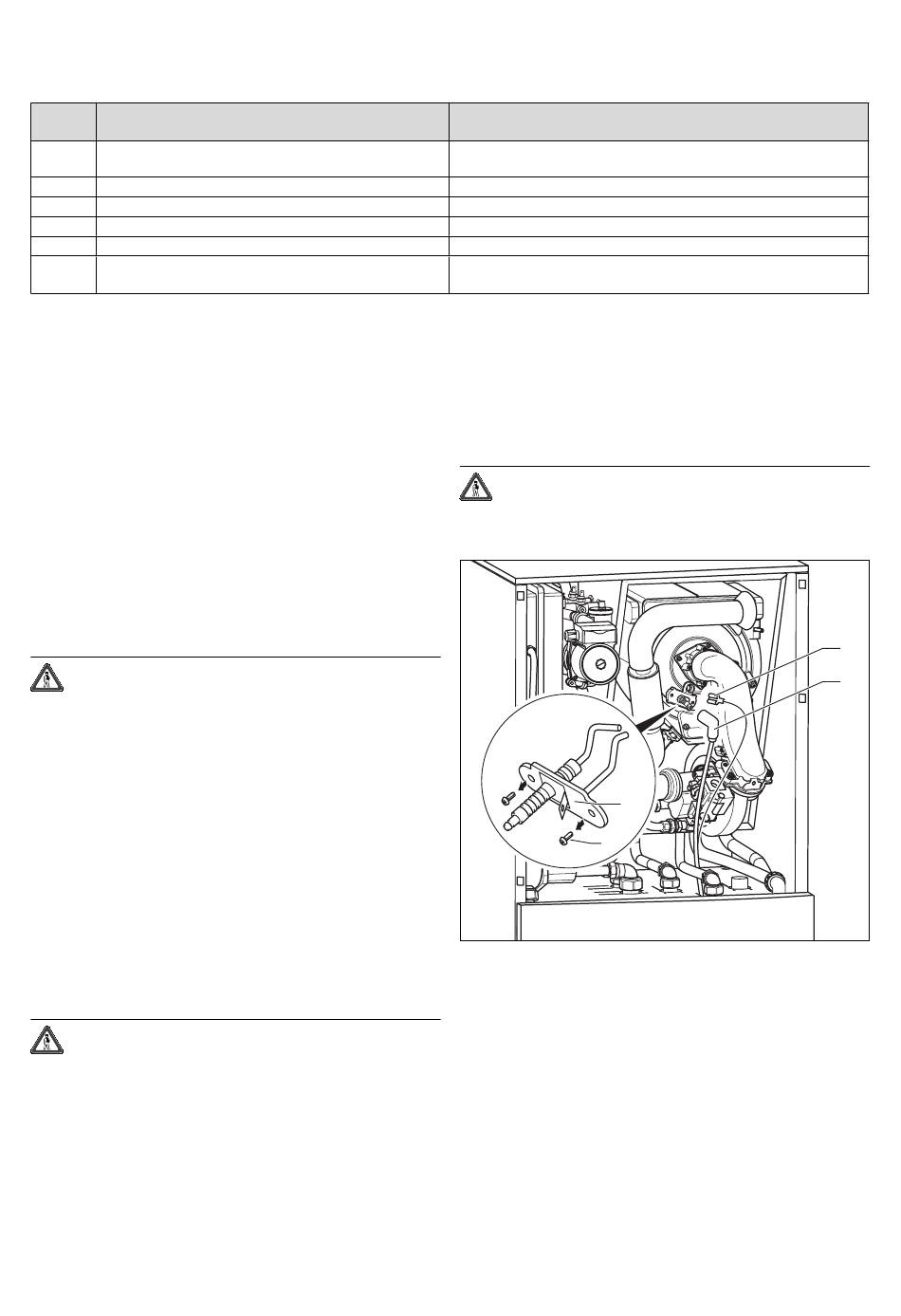

Abb. 9.1 Austauschen der Elektroden
• Ziehen Sie das Zündkabel (2) und das Massekabel (1)
von der Elektrode ab.
• Lösen Sie die beiden Schrauben (4) an der Träger-
platte (3) der Elektrode.
• Nehmen Sie die Trägerplatte mit der Elektrode heraus.
• Montieren Sie die neue Elektrode in umgekehrter
Reihenfolge.
Installations- und Wartungsanleitung ecoCOMPACT
3
1
2
