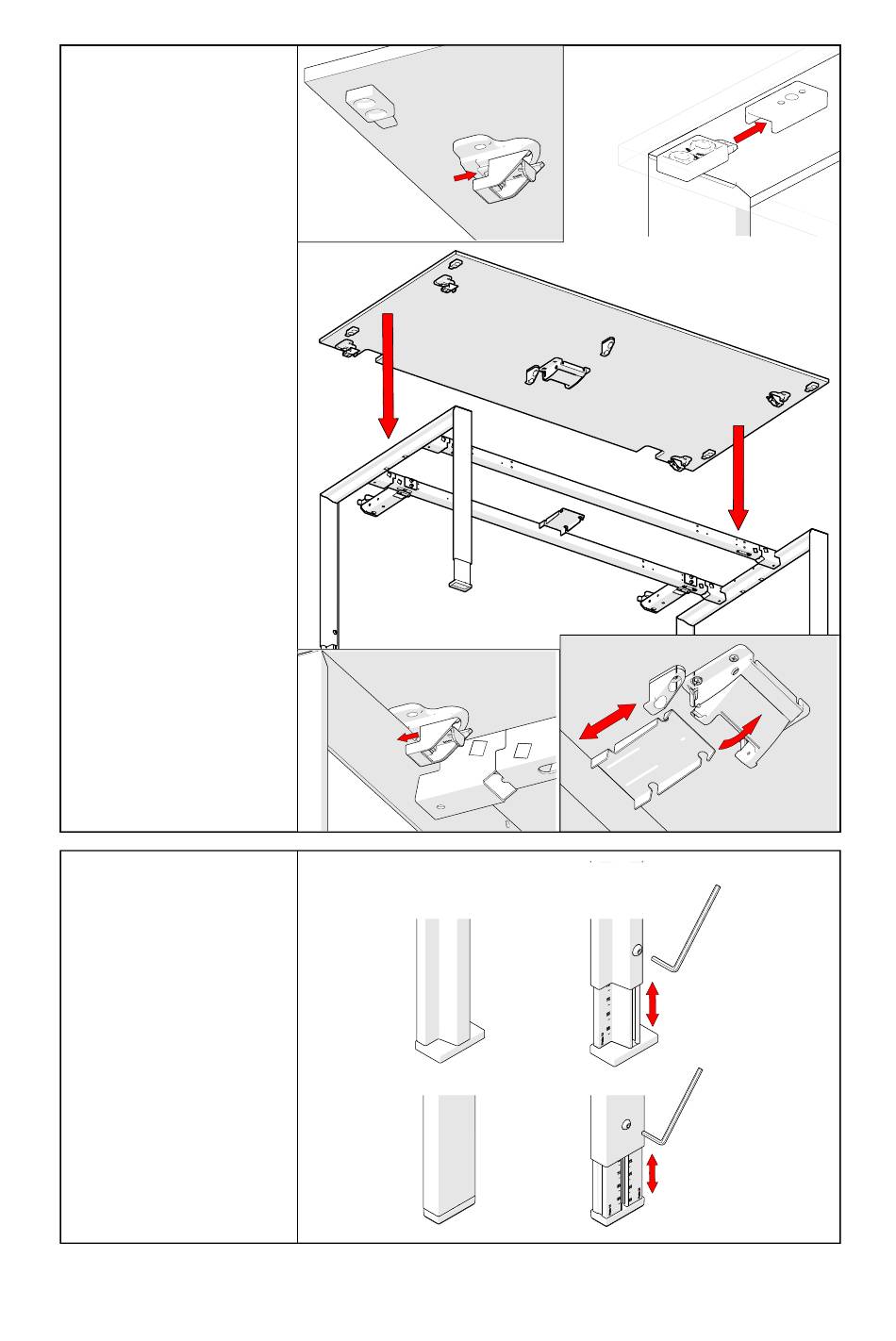

2.
Montage und Be-
dienung der Schie-
beplatte
Plattenbeschläge (a) auf-
schieben.
Platte (b) auf dem Gestell
positionieren, Plattenhalter
(c) in Gegenstück setzen
und Plattenbeschläge (d) an
Quertraverse der Seiten-
teile zuschieben.
Mittigen Auslösegriff (e)
nach unten ziehen, um Si-
cherungsrastung der Schie-
beplatte freizugeben.
Griff rastet in geschlossener
Position ein - Platte kann nur
im geöffneten Zustand ab-
genommen werden.
3.
Höhenverstellung
A:
Grundhöhe fix 720 mm
mit einer Höhenausgleichs-
schraube 15 mm.
B: Verstellhöhe 650-850 mm
durch Innenrohrverstellung
mittels Gewindestift (SW5)
im Raster von 10 mm.
Achtung: Die Verstellung ist
federunterstützt und lässt
das Gewicht abfedern. Der
Tisch muss sich zur Verstel-
lung im stehenden Ge-
brauchszustand befinden, da
sonst das Fußrohr heraus-
springen kann und Verlet-
zungsgefahr besteht.
(a)
(d)
(d)
A
4
(c)
(b)
(e)
B
