7.

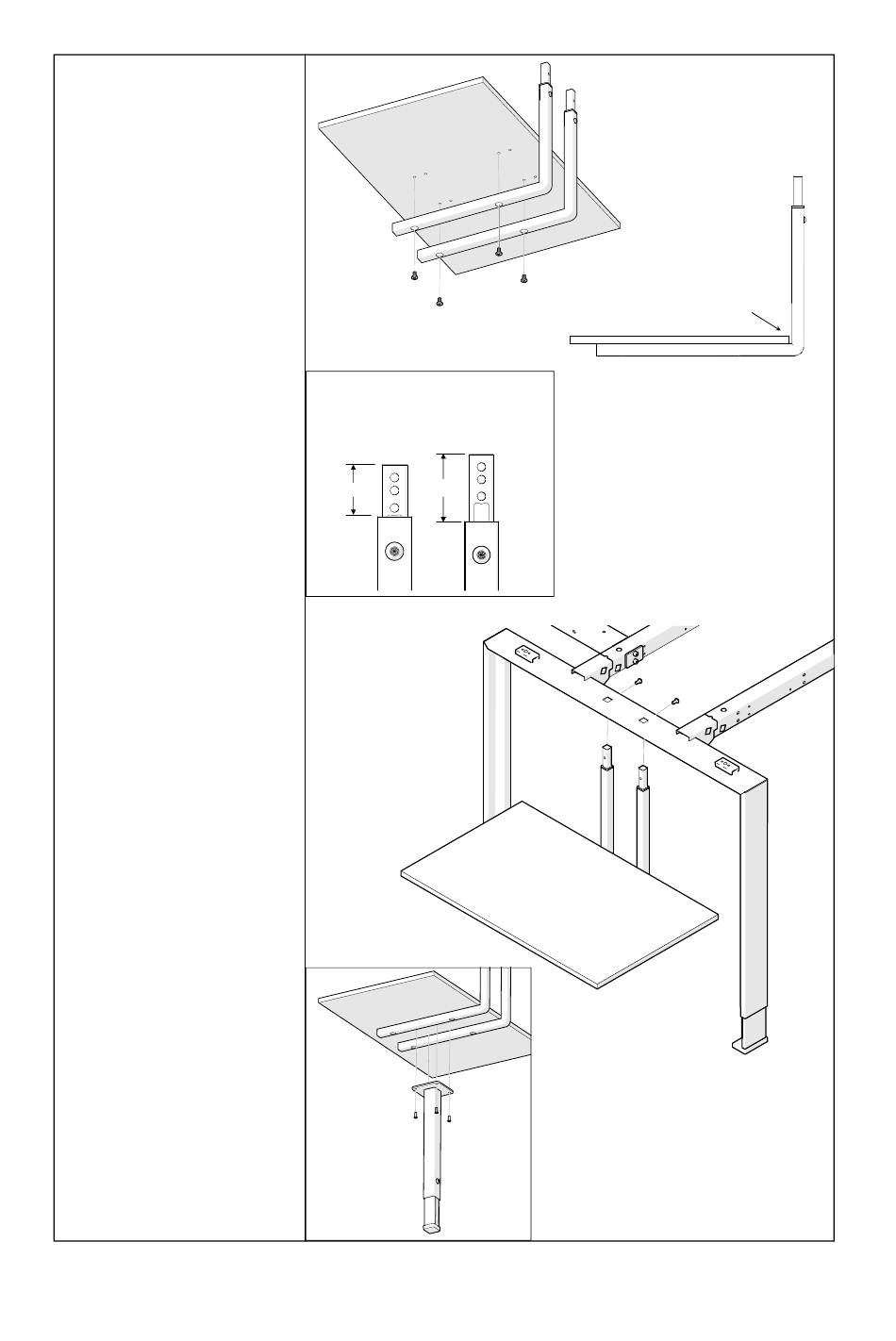

Montage der seit-
lichen Druckerablage
Rohre (a) von unten mit
Schrauben ø6,3x12 in vorge-
sehene Bohrungen der
Druckerplatte montieren. Ab-
stand 5 mm zwischen Platte
(a)
und Rohren beachten!
Der Bolzenabstand (b) muss,
40 mm bei T-Profil und 30 mm
bei Rechteckprofil, betragen.
Die Bolzen der Druckerablage
Abstand 5 mm
(c) von unten in die vorgesehe-
nen Öffnungen der Quertra-
verse einschieben und von
innen mit Linsenschrauben (d)
M6x35, bei T-Profil oder
(b)
M6x16 bei Rechteckprofil,
verschrauben (SW4).
T-Profil
Rechteckprofil
Optional:
Stützfuß (e) von unten an die
40
30
Druckerplatte mit Flachkopf-
Spaxschrauben ø5x15 mon-
tieren.
(d)
(c)
(e)
7
