Montage Der Sichtrückwand - Konig + Neurath DO IT 4 Montageanleitung

8.

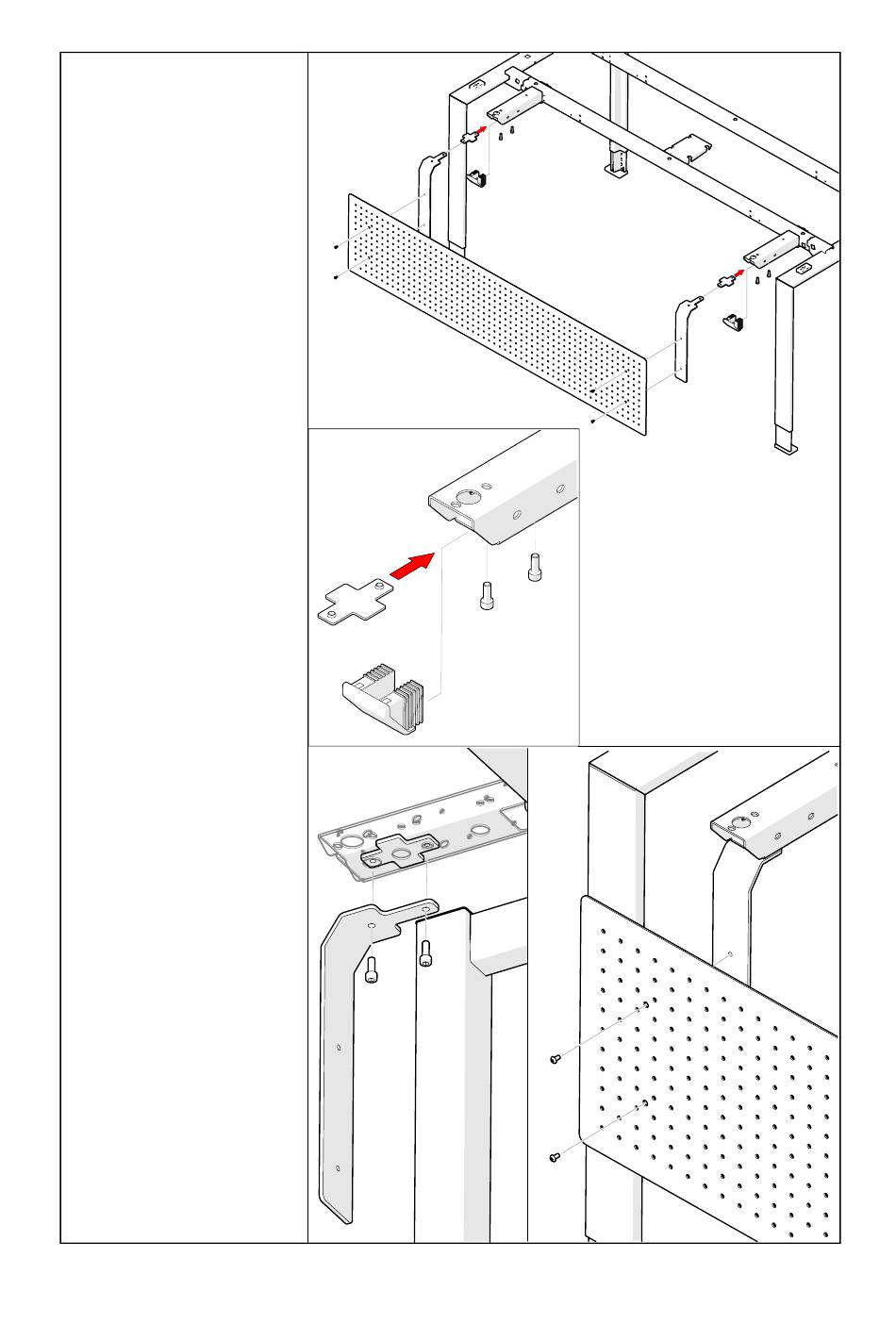

Montage der Sicht-
rückwand
Abdeckkappen (a) entfernen.
Gewindeplatte (b) in Konsole
einlegen.
Den Rückwandhalter (c) von
unten mittels Zylinderschrau-
ben M6x16 (SW5) durch Kon-
sole an innenliegender Gewin-
deplatte (d) montieren.
Sichtrückwand (e) an Rück-
wandhalter mit Linsenschrau-
ben M6x8 (SW4) befestigen.
(b)
(a)
(d)
(e)
(c)
8
