Konig + Neurath DO IT 4 Montageanleitung

Tischsystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

DO IT 4
Tischsystem
Desk system
D
Montageanleitung
GB
Assembly instructions

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Konig + Neurath DO IT 4

Inhaltszusammenfassung für Konig + Neurath DO IT 4

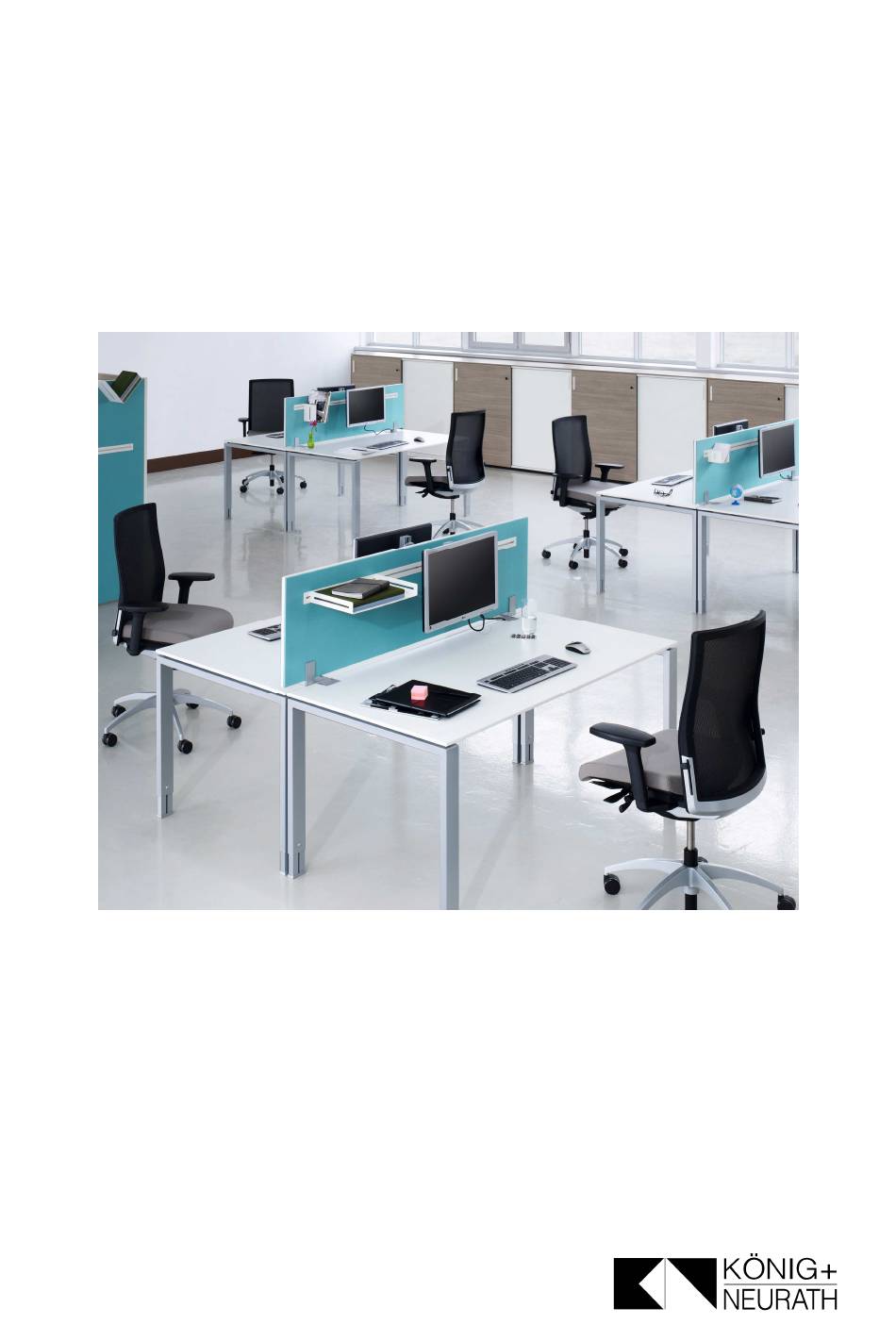

  • Seite 1 DO IT 4 Tischsystem Desk system Montageanleitung Assembly instructions...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Vorwort Montage von Konsole und Seitenteil Montage und Bedienung der Schiebeplatte Höhenverstellung Einhängen der Kabelkette und Montage der Klappwanne Bedienung der Tischklappe Montage der CPU-Halterung Montage der seitlichen Druckerablage Montage der Sichtrückwand Montage des Plattenansteckelementes Montage des Returntisches Montage des Tischpaneels (in Aufbau– und Klemmadapter) Montage des Fly By-Paneels Montage der Reling Montage der Anbauelemente (werkzeuglos)

  • Seite 5: Vorwort

    Vorwort Sehr geehrte Kundin, sehr geehrter Kunde! Sie haben sich für ein Markenprodukt aus dem Hause König + Neurath ent- schieden. Damit dieses Möbel zu Ihrer Zufriedenheit funktioniert, lesen Sie bitte diese Anweisungen vor Inbetriebnahme aufmerksam durch und beach- ten Sie die angegebenen Sicherheitshinweise.

  • Seite 6: Montage Von Konsole Und Seitenteil

    Montageanleitung Tischsystem DO IT 4 Diese Montageanleitung enthält alle nötigen Informationen zur Montage- und Umbauvorgängen für die Programmreihe „DO IT 4“. Die einzelnen Schritte sind, soweit erforderlich, gekennzeichnet und die un- terschiedlichen Schrauben und Schlüsselgrößen angegeben. Montage von Kon- sole und Seitenteil...

  • Seite 7: Montage Und Bedienung Der Schiebeplatte

    Montage und Be- dienung der Schie- beplatte Plattenbeschläge (a) auf- schieben. Platte (b) auf dem Gestell positionieren, Plattenhalter (c) in Gegenstück setzen und Plattenbeschläge (d) an Quertraverse der Seiten- teile zuschieben. Mittigen Auslösegriff (e) nach unten ziehen, um Si- cherungsrastung der Schie- beplatte freizugeben.

  • Seite 8: Einhängen Der Kabelkette Und Montage Der Klappwanne

    Montage der Klapp- wanne Klappwannenhalter (a) an Längstraverse montieren, Pan-Head Schrauben ø5x60 verwenden. Klappwanne einhängen (b). Öffnen und schließen der Klappwanne wie unter (c) beschrieben. Kabelkette (d) einhängen. öffnen schließen...

  • Seite 9: Bedienung Der Tischklappe

    Bedienung der Tischklappe (optional) Durch leichten Druck auf die vordere Oberfläche (a) lässt sich die Tischklappe öffnen (push to open-Funk- tion) und gibt so die Steckdo- se (b) frei. Montage der CPU- Halterung Halteblech mit Senkschrauben M5x40 (SW3) und Distanz- stücken an die Anbaurohre montieren (a).

  • Seite 10: Montage Der Seitlichen Druckerablage

    Montage der seit- lichen Druckerablage Rohre (a) von unten mit Schrauben ø6,3x12 in vorge- sehene Bohrungen der Druckerplatte montieren. Ab- stand 5 mm zwischen Platte und Rohren beachten! Der Bolzenabstand (b) muss, 40 mm bei T-Profil und 30 mm bei Rechteckprofil, betragen. Die Bolzen der Druckerablage Abstand 5 mm (c) von unten in die vorgesehe-...

  • Seite 11: Montage Der Sichtrückwand

    Montage der Sicht- rückwand Abdeckkappen (a) entfernen. Gewindeplatte (b) in Konsole einlegen. Den Rückwandhalter (c) von unten mittels Zylinderschrau- ben M6x16 (SW5) durch Kon- sole an innenliegender Gewin- deplatte (d) montieren. Sichtrückwand (e) an Rück- wandhalter mit Linsenschrau- ben M6x8 (SW4) befestigen.

  • Seite 12: Montage Des Plattenansteckelementes

    Montage des Plat- tenansteckelemen- Abdeckkappen (a) entfernen. Konsole des Plattenansteck- elementes (b) in Rahmen- konsole schieben und seit- lich mit je zwei Zylinder- schrauben M6x10 (SW5) be- festigen (c). Platte (d) auf Konsolen posi- tionieren und zur Tischplatte ausrichten, von unten mit Schrauben ø4,5x20 verbin- den (e), mit Gewindestiften (f) M8x20 (SW4) kann das Ele-...

  • Seite 13: Montage Des Tischpaneels (In Aufbau- Und Klemmadapter)

    Montage des heraustrennen Tischpaneels (in Auf- bau- und Klemm- adapter) Abdeckung (a) entfernen und Fenster freimachen. Abdeckung (b) auf Tischadap- ter setzen und Klemmadapter (c) in Tischadapter stecken, Gewindestift (d) festziehen (SW3). Paneel (e) in Klemmadapter einsetzen und seitlich aus- richten.

  • Seite 14: Montage Der Reling

    Montage der Re- ling Abdeckung (a) entfernen. Relingprofil (b) mit Adapter (c) verschrauben, Zylinder- schrauben M6x20 (SW5) verwenden. Achtung: Vormontierte Adap- ter müssen demontiert wer- den. Abdeckkappe (d) entfernen. Nur bei 13er Adapter, zu- sätzliche Gegenplatte (e) in Konsole einlegen. Adapter mit Zylinderschrau- ben M6x10 (SW5) an Konso- le montieren (f).

  • Seite 15: Montage Der Anbauelemente (Werkzeuglos)

    Montage der An- bauelemente (werkzeuglos) Anbauelemente (a) werden in die Organisationsnut des Tischpaneels / Fly By-Pa- neels / Reling eingehängt. Aufsatz-Anbauelemente (b) werden von oben auf das Tischpaneel / Fly By-Paneel gesteckt. Belastbarkeitsangaben auf Seite 14 beachten! Zur Information: Die Ablage- schale kann in die Organi- sationsnut sowie in die Hal- terung eingehängt werden.

  • Seite 16: Steckdosenbox, Zum Aufstecken Oder Anklemmen An Tischplatte

    Steckdosenbox, heraustrennen zum Aufstecken oder Anklemmen an Tischplatte Abdeckung (a) entfernen und Fenster freimachen. Abdeckung auf Tischadapter setzen (b) und Steckdosen- box (c) in Tischadapter stecken, Gewindestift (d) festziehen (SW3). Steckdosenzwinge (e) auf Tischplatte schieben. Von unten mittels Gewindestifte (f) festziehen (SW4). Steck- dosenbox auf Zwinge schie- ben und einklipsen (g).

  • Seite 17: Sicherheitshinweise

    Sicherheitshinweise Belastbarkeit der Anbauelemente: Ordnerablage einseitig Achtung: Maximale Belastbarkeit der Organisationsnut = 25 kg max. 10 kg Halterung mit Ordnerablage Ablageschale Ablageschale max. 10 kg max. 5 kg max. 5 kg/Ablageschale Monitorarm: Belastung max. 8 kg Max. 3 Monitorarme pro Monitorarm pro Reling möglich! Max.
  • Seite 18 Sicherheitshinweise Bei Transport: Bitte den Tisch nicht an der Tischplatte heben oder tragen, sondern an dem Tischrahmen! Bei Umbaumaßnahmen Montageanleitung beachten! Bei federunterstützter Höhenverstellung muss sich der Tisch in stehen- dem Gebrauchszustand befinden, ansonsten besteht Verletzungsgefahr! Bitte darauf achten, dass bei Elektrifizierung der Möbel, die Strom- kabel nicht eingeklemmt werden.

  • Seite 19: Pflege- Und Reinigungshinweise

    Pflege- und Reinigungshinweise Kunststoffbeschichtete und Metalloberflächen : Oberfläche mit einem Staubtuch reinigen. Bei Verschmutzungen warmes Wasser verwenden und / oder einen milden Reiniger, danach trocken wischen. Achtung : Keine scheuernden Reinigungsmittel verwenden ! Diese können zu blei- benden, optischen Schäden führen. Echtholzoberflächen : Oberfläche mit einem Staubtuch reinigen.

  • Seite 21: Introduction

    Introduction Dear customer, You have chosen a quality product from König + Neurath. To ensure that your furniture performs to your complete satisfaction, please read the following instructions carefully, and take note of the safety guidelines.

  • Seite 22: Fitting The Bracket And Side Section

    Assembly instructions DO IT 4 desk system These assembly instructions include all the information needed to assemble and reconfigure the DO IT 4 range. The individual steps are numbered as required, and the different screw and spanner sizes are given.

  • Seite 23: Fitting And Using The Sliding Top

    Fitting and using the sliding top Slide the fittings (a) on the desk top to an open position. Position the top (b) on the leg frame, lock the fittings (c) onto the cross beam on the side sections. Pull the centrally located re- lease handle (d) downwards to undo the safety lock on the sliding top.

  • Seite 24: Fitting The Cable Chain And The Fold-Out Cable Tray

    Fitting the fold-out cable tray Attach the brackets (a) to the main beam with pan-head screws ø5x60. Mount cable tray (b). Opening and closing as shown under (c). Fit the cable chain clamp (d) into the appropriate slot. open close...

  • Seite 25: Using The Desk Flap

    Using the desk flap (optional) The push to open-function is activated by a soft touch (a). Now enables access to the socket (b) and the desk can be supplied with power. Fitting the CPU hol- Fit plate to the tubes (a) with counter-sunk screws M5x40 (SW3) and spacers.

  • Seite 26: Fitting The Printer Tray

    Fitting the printer tray Fit tubes (a) to the printer shelf from beneath with screws ø6,3x12, make sure that the distance between shelf and tubes is 5 mm. Note dimension of the pins (b): 40 mm (T profile) or 30 mm (rectangular profile) Push the pins of the printer tray (c) into the appropriate open-...

  • Seite 27: Fitting The Modesty Panel

    Fitting the modes- ty panel Remove end caps (a). Insert the threaded plate (b) into the bracket. Mount the rear panel retainer (c) from beneath using cylin- der head screws M6x16 (SW5) through the bracket, connecting it to the threaded plate (d) on the inside.

  • Seite 28: Fitting The Briefcase Ledge

    Fitting the brief- case ledge Remove end caps (a). Insert the briefcase ledge bracket (b) into the frame bracket and fix in place with two cylinder head screws M6x10 (SW5) on each side (c). Position top (d) on the brackets, fit them together from underneath, using screws ø4,5x20 (e).

  • Seite 29: Fitting The Desk Screen (In 3Rd-Level And Clamp Adapters)

    Fitting the desk snap off screen (in 3rd-level and clamp adapters) Remove cover (a) and snap off the central part. Attach cover (b) and insert clamp adapter (c) into the desk adapter, tighten grub screw (d), (SW3). Insert the screen (e) into the clamp adapter and align laterally.

  • Seite 30: Fitting The Railing

    Fitting the railing Remove cover (a). Mount profile (b) onto adap- ter (c) by using cylinder head screws M6x20 (SW5). Note: pre-assembled adap- ters must be disassembled. Remove end cap (d). Insert counter plate (e), only for desk top 13 mm. Mount adapter on the bracket (f) , by using cylinder head screws M6x10 (SW5).

  • Seite 31: Fitting The Accessories (Tool-Free)

    Fitting the acces- sories (tool-free) Accessories (a) hook into the organiser groove on the desk screen / fly-by screen / rai- ling. 3rd-level accessories (b) slot onto the desk screen / fly-by screen from above. Please note maximum load specifications on page 30. For information: the filing tray can be hooked into the or- ganiser groove or the bracket.

  • Seite 32: Power Box, Slots In Or Clamps Onto Desktop

    Power box, slots snap off in or clamps onto desktop Remove cover (a) and snap off the central part. Attach cover (b) and insert power box (c) into the desk adapter and tighten the grub screw (d) (SW3). Slide power box clamp (e) onto desk top.

  • Seite 33: Safety Information

    Safety information Maximum load for accessories Filing tray one side Note: maximum load for organiser groove = 25 kg max. 10 kg Bracket with Binder shelf Filing tray filing tray max. 10 kg max. 5 kg max. 5 kg/filing tray Monitor arm max.
  • Seite 34 Safety information For transport: do not lift or carry the desk by the desk top but by the leg frame! Please follow assembly instructions when reconfiguring! If the desk has sprung height adjustment, the desk must be erected and ready to use before adjusting, otherwise there is a risk of injury! Please ensure that power cables are not trapped between furniture when arranging electrics.

  • Seite 35: Care And Cleaning Information

    Care and cleaning information Plastic-coated and metal surfaces: Clean the surface with a duster. Use warm water and / or a mild cleaner to remove marks, then wipe dry. Caution: Do not use abrasive cleaners! This can cause permanent visible damage. Natural wood finishes: Wipe the surface with a duster.
  • Seite 37 Deutschland König + Neurath AG Büromöbel-Systeme Industriestraße 1-3 61184 Karben Tel.: +49 (0)6039 483-0 Fax: +49 (0)6039 482-214 e-mail: info@koenig-neurath.de www.koenig-neurath.de Great Britain K + N International (Office Systems) Ltd 52 Britton Street London EC1M 5UQ Tel.: +44 (0)20 74909340 Fax: +44 (0)20 74909349 e-mail: info@koenig-neurath.co.uk www.koenig-neurath.co.uk...
