Montage Von Konsole Und Seitenteil - Konig + Neurath DO IT 4 Montageanleitung

Montageanleitung
Tischsystem DO IT 4
Diese Montageanleitung enthält alle nötigen Informationen zur Montage- und
Umbauvorgängen für die Programmreihe „DO IT 4".
Die einzelnen Schritte sind, soweit erforderlich, gekennzeichnet und die un-
terschiedlichen Schrauben und Schlüsselgrößen angegeben.
1.
Montage von Kon-
sole und Seitenteil

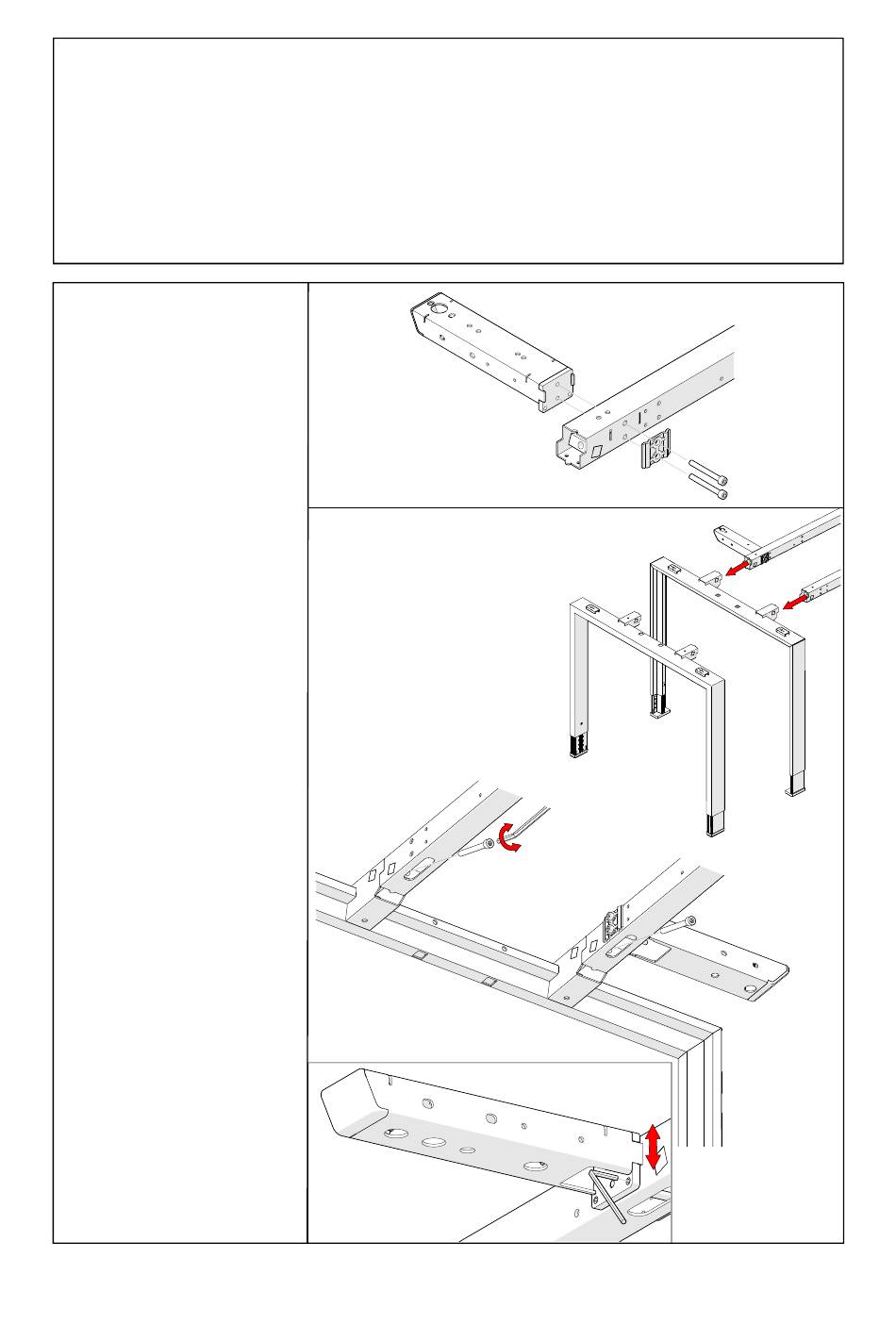

Konsole (a) mittels Zylinder-
schrauben M6x55 (SW5) und
Verbindungsblech (b) an
Längstraverse (c) befestigen.
Längstraversen an Seitenteil,
T-Profil (d) oder Seitenteil,
Rechteckprofil (e) setzen und
mittels Zylinderschraube
M8x70 (SW6) von unten mit-
einander verbinden (f).
Neigungsverstellung der Kon-
sole (g) mittels Gewindestifte
M6x8 (SW3) möglich.
(a)
(e)
3
(c)
(b)
(d)
(g)
