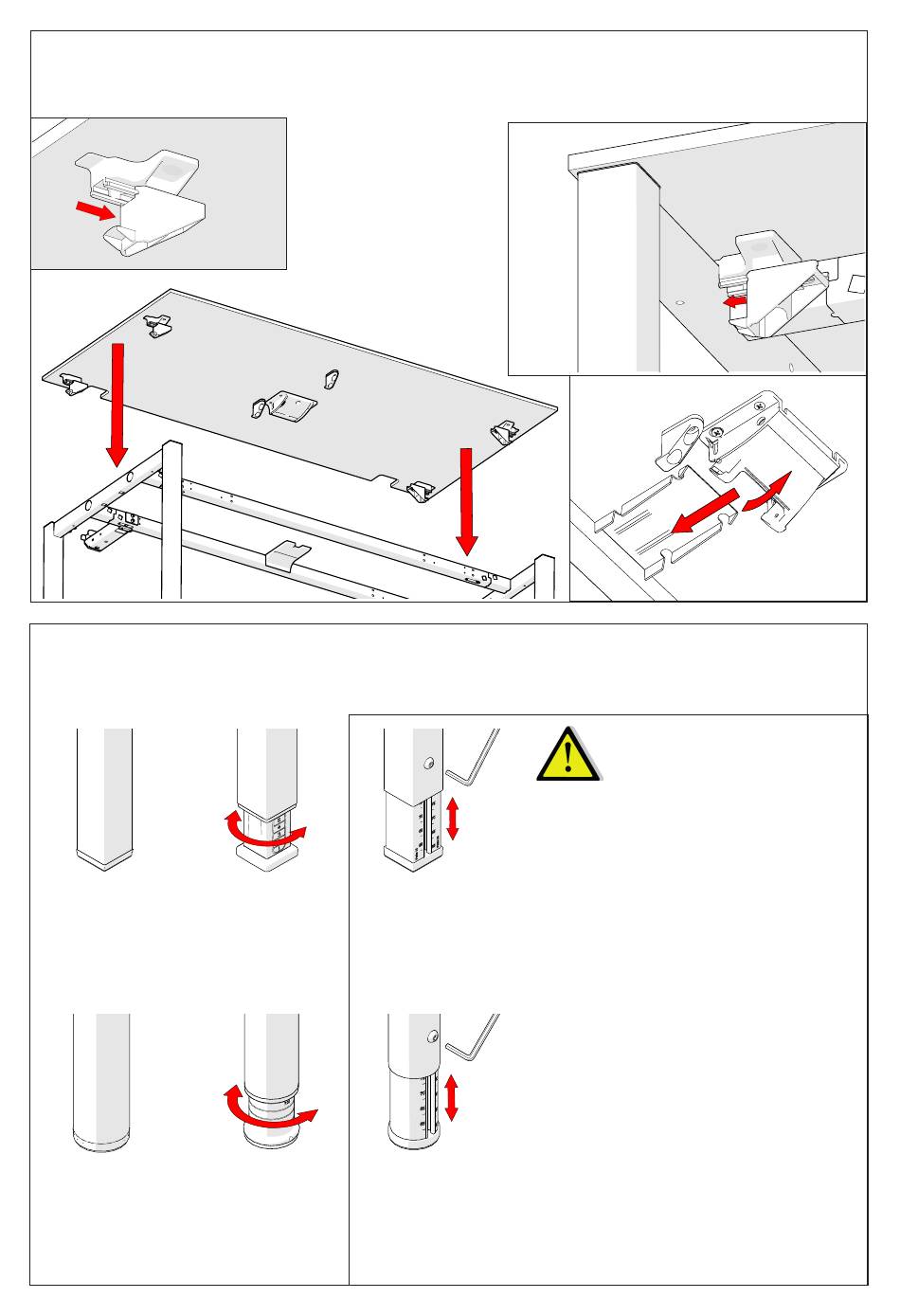

MONTAGE DER SCHIEBEPLATTE

FITTING SLIDING TOP

A
HÖHENVERSTELLUNG

HEIGHT ADJUSTMENT

Fixe Höhe 720 mm,
Höhenausgleich
15 mm
Fixed height 720 mm,
levelling adjustment
15 mm
Fixe Höhe 720 mm,
Höhenausgleich
15 mm
Fixed height 720 mm,
levelling adjustment
15 mm
B
Verstellbereich Verstellbereich
680-820 mm 650-850 mm
Adjustment range Adjustment range
680-820 mm 650-850 mm
Verstellbereich Verstellbereich
680-760 mm 650-850 mm
Adjustment range Adjustment range
680-760 mm 650-850 mm
SW5
Achtung: Die Verstellung
ist federunterstützt und
lässt das Gewicht ab-
federn. Der Tisch muss
sich zur Verstellung im
stehenden Gebrauchs-
zustand befinden,
ansonsten besteht
Verletzungsgefahr!
SW5
Caution: the adjustment is
spring-assisted to cushion
the weight. To adjust, the
table must be in an
upright position to avoid
risk of injury!
C
D
