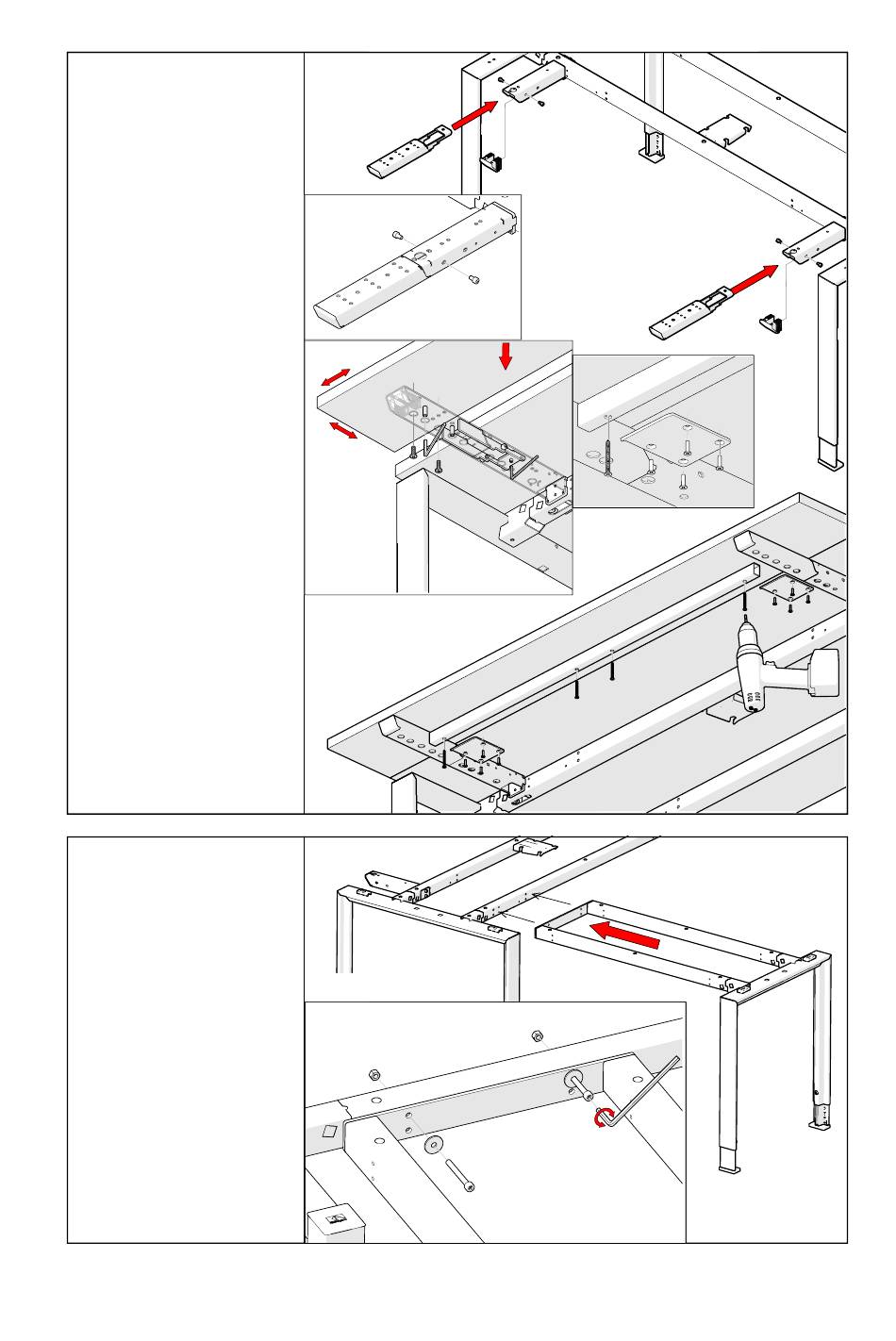

9.
Montage des Plat-
tenansteckelemen-
tes
Abdeckkappen (a) entfernen.
Konsole des Plattenansteck-
elementes (b) in Rahmen-
konsole schieben und seit-
lich mit je zwei Zylinder-
schrauben M6x10 (SW5) be-
festigen (c).
Platte (d) auf Konsolen posi-
tionieren und zur Tischplatte
ausrichten, von unten mit
Schrauben ø4,5x20 verbin-
den (e), mit Gewindestiften (f)
M8x20 (SW4) kann das Ele-
ment zur Tischplatte justiert
werden, Gewindestift (g)
M6x10 (SW3) dient zur Nei-
gungsverstellung.
Verstärkungsrohr (h), ab Typ
1600, von unten an die Platte
montieren, Holzschrauben
ø4,5x45 verwenden.
Stützplatten (i) von unten mit
Spaxschrauben ø4x15 an
Tischplatte befestigen.
10.
Montage des Re-
turntisches
Returntischgestell (a) an
Tischrahmen positionieren.
Mit Zylinderschrauben (b)
M6x55 (SW5) und Unterleg-
scheiben durch Längstra-
verse des Tischrahmens
mit Sechskantmuttern (c)
verbinden.
(b)
(a)
(c)
(d)
(f)
(g)
(e)
(c)
9
(b)
(h)
(i)
(a)
(b)
(a)
