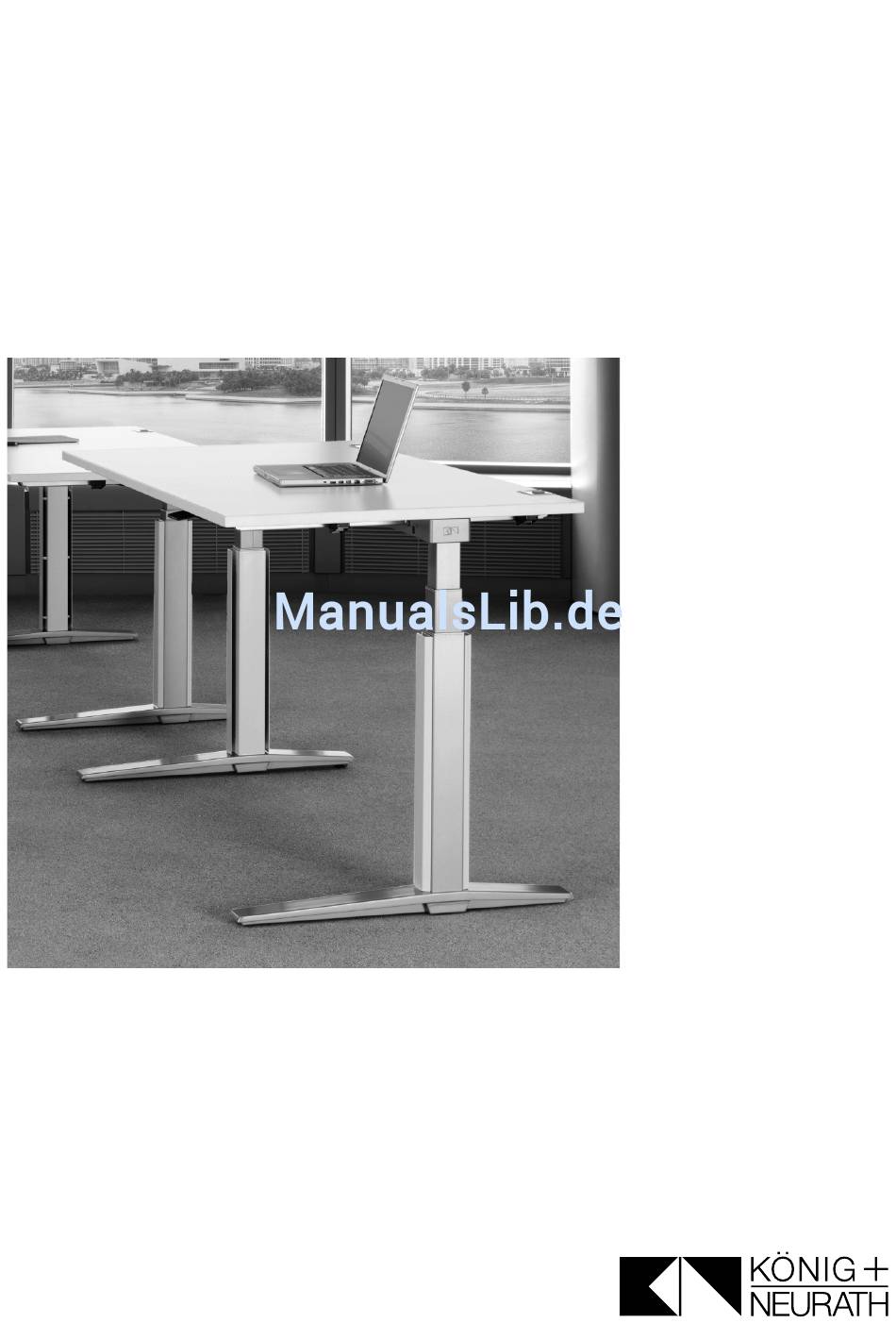

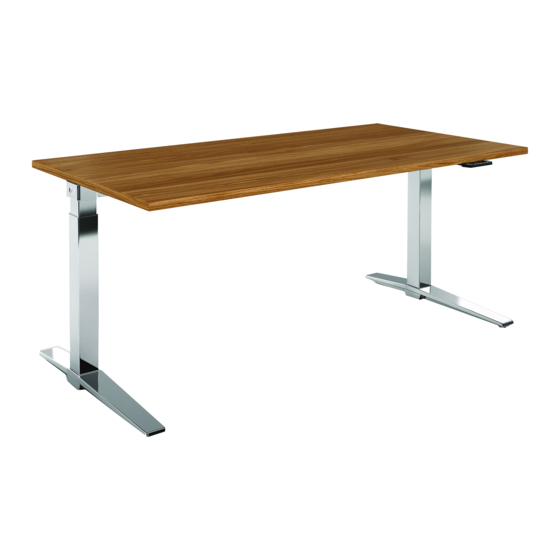

- Seite 1 TALO.S höhenverstellbare Lift-Tische Vor Inbetriebnahme unbedingt lesen! Height-adjustable lift desks Please read the following instructions carefully! Motorised height-adjustable desks Bedienungs- und Montageanleitung GB Operating and assembly instructions Freiräume für Leistung.
- Seite 2 Inhalt Seite 1 - 13 Deutsch Contents Page 15 - 29 English...
- Seite 3 Vorwort Sehr geehrte Kundin, sehr geehrter Kunde! Sie haben sich für ein Spitzenprodukt aus dem Hause König + Neurath entschieden. Damit das Möbel zu Ihrer Zufriedenheit funktioniert, lesen Sie diese Anweisungen vor Inbetriebnahme des Möbels auf- merksam durch und beachten Sie die hier angegebenen Sicherheitshinweise.
-
Seite 4: Inhaltsverzeichnis
Inhalt Anwendungsbereich Wichtige Sicherheitshinweise Transport Nutzlastangabe Entfernen der Transportsicherung Höhenverstellen des Tisches Schiebeplatte Vertikale Kabelführung Montage Anbauteile 8 – 12 Anhang... -
Seite 5: Anwendungsbereich
Anwendungsbereich Die TALO.S Lift-Tische sind Arbeitstische, bzw. Bildschirmarbeits- tische für sitzende und stehende Tätigkeit im Bürobereich. Die Tische sind nicht für den Einsatz in Werkstatt oder Lager- bereich geeignet. Die Tische sind nicht für den Einsatz in Feuchträumen geeignet. -
Seite 6: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Aufbau und die Bedienung des TALO.S Lift-Tisches muss gemäß dieser Montage- und Bedienungsanleitung erfolgen, sonst besteht akute Verletzungsgefahr. Das 2-Säulen-Liftgestell ist ausschließlich für den Verwendungs- zweck als ergonomische Verstellmöglichkeit bei Schreibtischen, entsprechend den angegebenen Gewichten und Maßen, in dieser Montageanleitung geeignet. -
Seite 7: Transport
Transport Bitte heben oder tragen Sie den Tisch nicht an der Tischplatte, sie kann abreißen. Ziehen Sie den Tisch nicht über den Fußboden, auch nicht Teppichboden, es besteht die Gefahr einer Beschädigung. Nutzlastangabe Die Tische sind bei Auslieferung komplett montiert. Die folgenden Schritte erläutern Ihnen die Entfernung der Transportsicherung, die Bedienung des Lift-Tisches und die Montage der Anbauteile. -
Seite 8: Entfernen Der Transportsicherung
Entfernen der Transportsicherung (Splintsicherung) (a) Rechte seitliche Abdeckkappe abziehen. Linke Hand mit leich- tem Druck als zusätzliche Sicherung auf die Tischplatte legen. (b) Mit der rechten Hand die Splintsicherung entfernen. Für eventuell weitere Transporte die Splintsicherung am Clip des Gestells aufbewahren. Achtung ! Handauslösung nur betätigen, wenn das vorgegebene Gewicht auf dem Gestell steht. -
Seite 9: Höhenverstellen Des Tisches
Höhenverstellen des Tisches Achtung ! Handauslösung nur betätigen, wenn das vorgegebene Gewicht auf dem Gestell steht. Nutzlast an und auf den Tisch bringen (Bildschirm, CPU, etc). Die Nutzlast muss mit ± 10 kg mit der angegebenen Nutzlast im Hinweisfeld übereinstimmen. Um die Höhe des Tisches zu verstellen, wird eine Hand mit leich- tem Druck auf die Tischplatte gelegt, mit der anderen Hand der Auslösegriff betätigt und der Tisch in die gewünschte Position... -
Seite 10: Schiebeplatte
Schiebeplatte (a) Vor Auslösung des Griffes bitte seitlich sitzenden Splint entfer- nen (Transportsicherung). (b) Zum Entriegeln der Schiebeplatte, Griff nach unten ziehen und Platte nach vorne schieben. (c) Der Kabelkanal wird sichtbar, die Elektifizierung des Tisches kann nun erfolgen. Vertikale Kabelführung mit Kabelkette (d) Kabelblende von innen an Außenrohr des Seitenteils fest- kleben. - Seite 11 Montage von Druckerablage und CPU-Halterung (a) Vierkant in Plattenrahmen stecken. Verbindungsklammer von unten durch Rahmen mit Vierkant verschrauben (SW 5). (b) Halteblech der Druckerablage / CPU-Halterung an Verbindungs- klammer schrauben (SW 4). (c) Bild links : Beispiel Druckerablage Bild rechts : Beispiel CPU-Halterung (d) Montage von Druckerablage und CPU-Halterung durch versetztes Anschrauben möglich.
-
Seite 12: Montage Rückwandverblendung
Montage Rückwandverblendung Abdeckstopfen aus Rahmenkonsole ziehen. Gewindeplatte in Konsole einlegen und den Rückwandhalter von unten durch Konsole mit Gewindeplatte verschrauben (SW 5). Rückwand- verblendung an Rückwandhalter montieren (SW 4). - Seite 13 Montage Plattenansteckelement Abdeckstopfen aus Rahmenkonsole ziehen. Konsole des Platten- ansteckelementes in Rahmenkonsole schieben und seitlich mit- einander verschrauben (SW 5). Feinjustierung von Plattenansteck- element zu Tischplatte durch Gewindestift (SW 3) möglich. Abdeckstopfen der Rahmenkonsole in Konsole des Platten- ansteckelementes setzen.
- Seite 14 Montage Fly By-Paneel Hinteren Abdeckstopfen aus Rahmenkonsole ziehen. Halteblech des Fly By-Paneels in Rahmenkonsole stecken und seitlich ver- schrauben (SW 5).
- Seite 15 Montage Tischpaneele (a) Klemmadapter in Tischadapter einstecken und Gewindestift (SW 3) festziehen. (b) Paneel einsetzen und seitlich ausrichten, Schraube auf Adapterrückseite anziehen (SW 4). (c) Klemmadapter auf Tischplatte schieben (bei Tischen ohne Adapterausschnitte) und untere Stellschraube (SW 4) fest- drehen. Paneel einsetzen, ausrichten und Schraube (SW 4) auf Adapterrückseite anziehen.
-
Seite 16: Anhang
Um Fehlfunktionen zu vermeiden, dürfen alle Reparaturen nur von Fachpersonal durchgeführt werden. Informieren Sie bitte den K+N Kundendienst ! Wartung Der Lifttisch ist wartungsfrei. Entsorgung Der höhenverstellbare Lifttisch der Serie TALO.S kann mit dem Hausmüll entsorgt werden. Kundendienst Telefon 06039 483-0... - Seite 31 Deutschland König + Neurath AG Büromöbelsysteme Industriestraße 1-3 61184 Karben Tel.: 06039 483-0 Fax: 06039 482-214 e-mail: info@koenig-neurath.de www.koenig-neurath.de Great Britain K+N International (Office Systems) Ltd 52 Britton Street London EC1M 5UQ Tel.: 020 74909340 Fax: 020 74909349 e-mail: sales@kn-international.co.uk www.kn-international.co.uk Schweiz König + Neurath AG...
