Montage Der Reling - Konig + Neurath DO IT 4 Montageanleitung

13.
Montage der Re-
(b)
ling
(a)

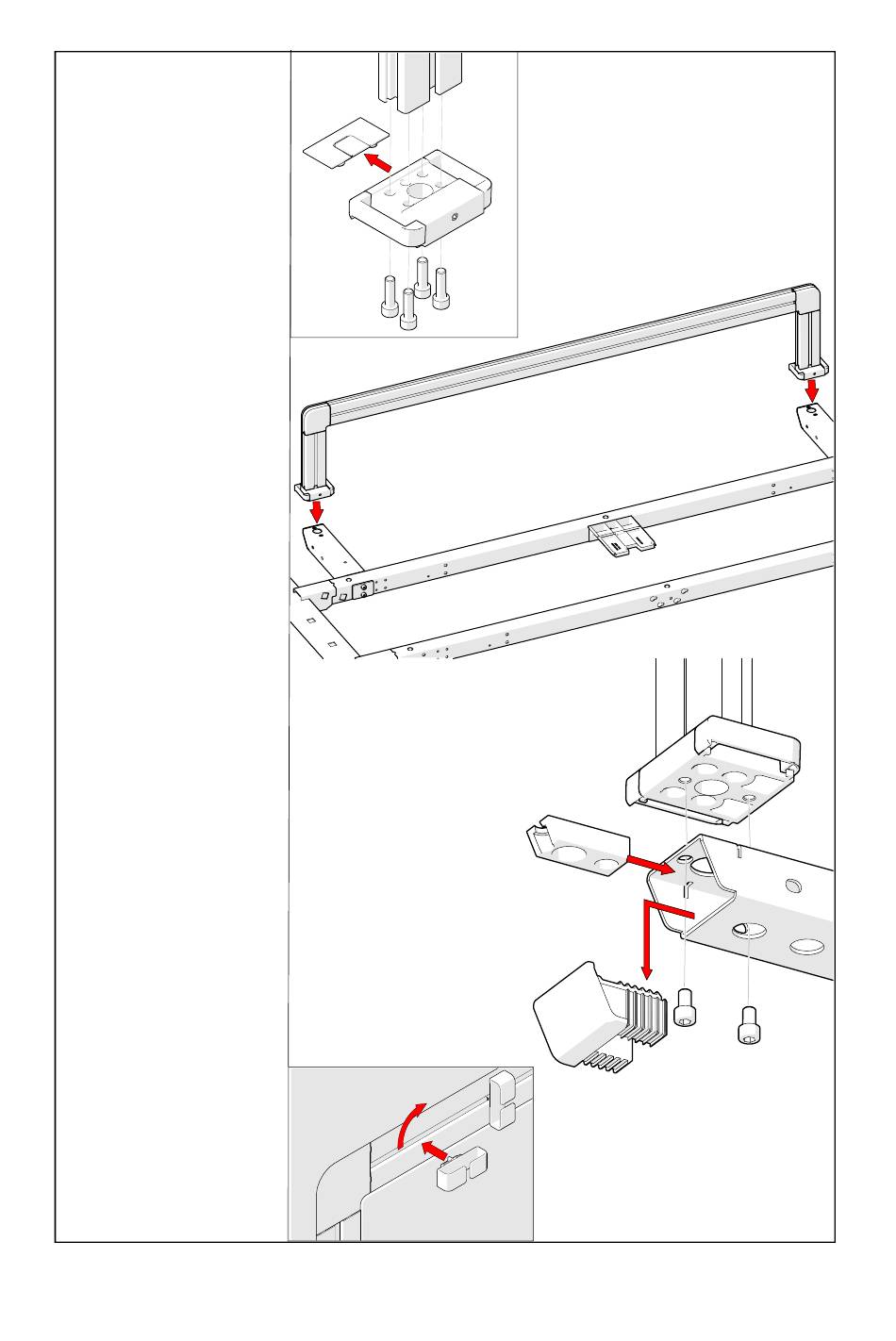

Abdeckung (a) entfernen.
(c)
Relingprofil (b) mit Adapter
(c) verschrauben, Zylinder-
schrauben M6x20 (SW5)
verwenden.
Achtung: Vormontierte Adap-
ter müssen demontiert wer-
den.
Abdeckkappe (d) entfernen.
Nur bei 13er Adapter, zu-
sätzliche Gegenplatte (e) in
Konsole einlegen.
Adapter mit Zylinderschrau-
ben M6x10 (SW5) an Konso-
le montieren (f).
Kabelclip (g) in Profilnut
eindrehen.
(e)
(d)
(f)
(g)
