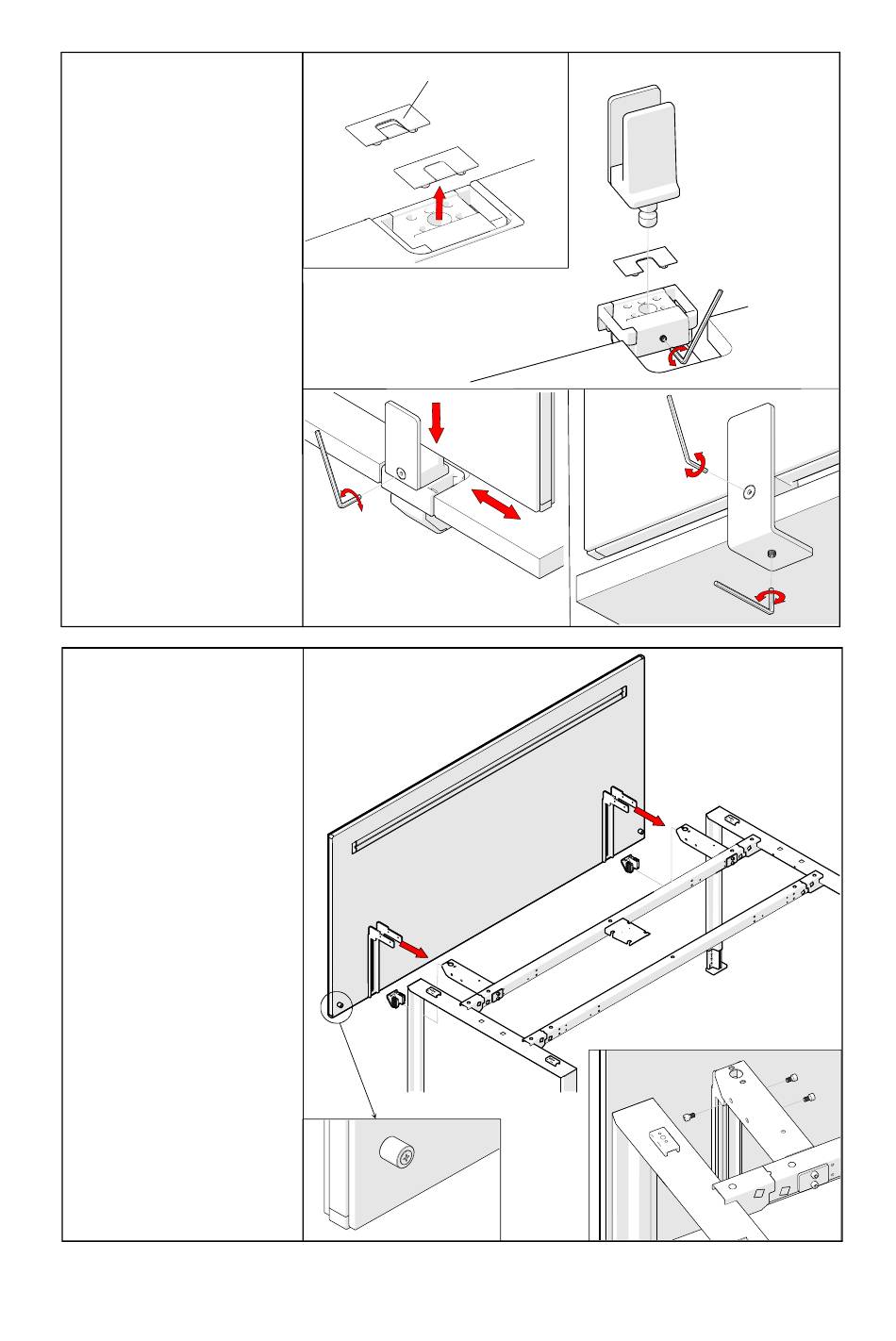

11.
Montage des
Tischpaneels (in Auf-
bau- und Klemm-
adapter)
Abdeckung (a) entfernen und
Fenster freimachen.
Abdeckung (b) auf Tischadap-
ter setzen und Klemmadapter
(c) in Tischadapter stecken,
Gewindestift (d) festziehen
(SW3).
Paneel (e) in Klemmadapter
einsetzen und seitlich aus-
richten. Senkschraube (f)
M6x16 (SW4) auf Adapter-
rückseite festziehen.
Anklemmadapter (g) auf
Tischplatte schieben, Paneel
in Adapter stecken, Senk-
schraube (h) M6x16 auf
Adapterrückseite und Klemm-
schraube (i) unter Tischplat-
te festziehen (jeweils SW4).
12.
Montage des
Fly By-Paneels
Abdeckkappen (a) entfernen.
Halteblech (b) des Fly By-
Paneels in Rahmenkonsole
stecken und seitlich mit je
drei Zylinderschrauben (c)
M6x10 (SW5) verschrauben.
Distanzstück (d) dient zur
Fixierung zwischen Fly By-
Paneel und Seitenteil.
heraustrennen
(a)
(e)
(f)
(b)
(a)
(d)
(d)
10
(c)
(b)
(d)
(g)
(h)
(i)
(b)
(a)
(c)
