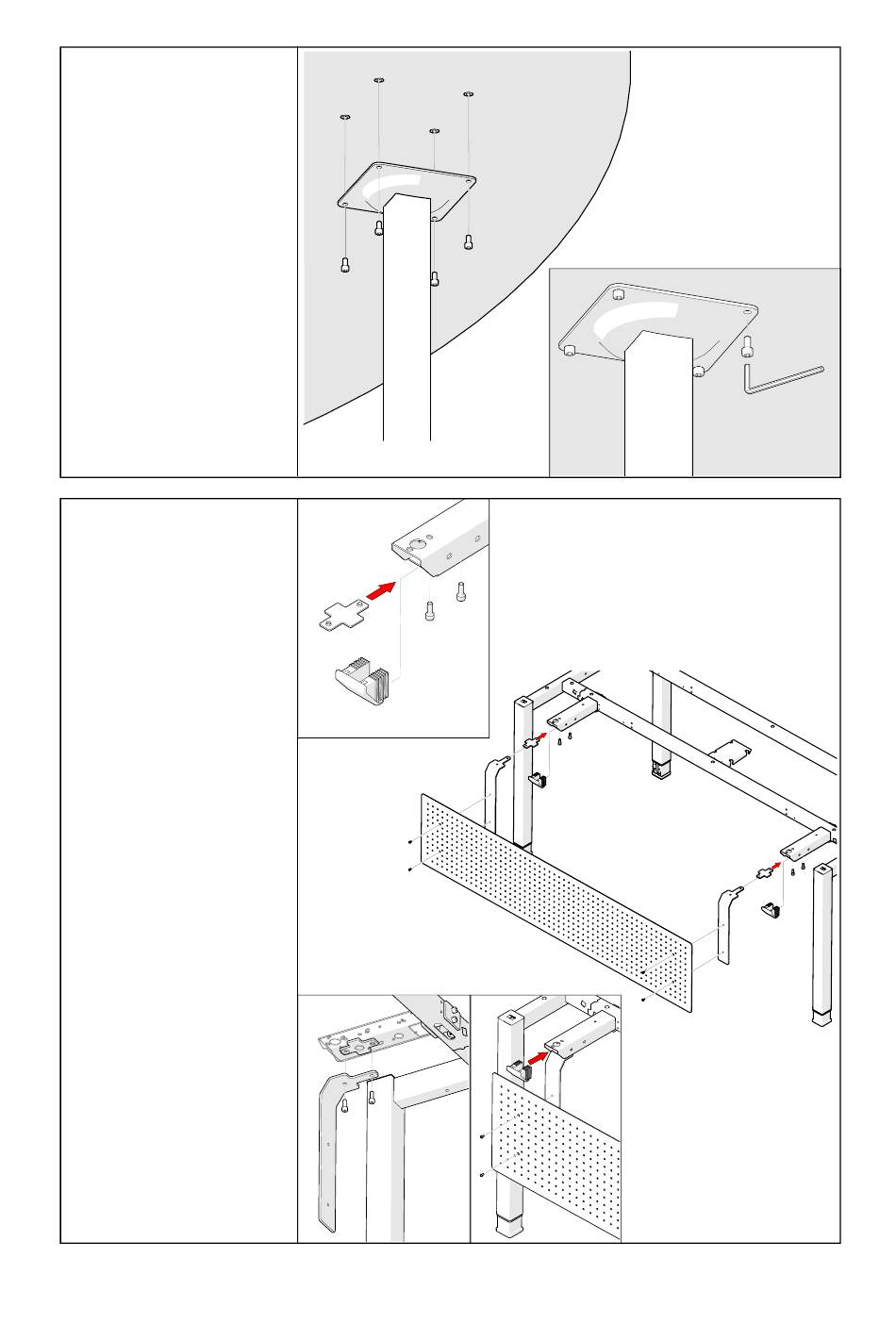

9. Montage des Stütz-
fußes bei Anbauplat-
ten
Stützfuß (a) von unten mit
Zylinderschrauben (b) M6x12
(SW5) an Anbauplatte mon-
tieren. Höhenverstellung
siehe Bild 3.
(a)
(b)
10. Montage der
Sichtrückwand
Abdeckkappen (a) entfernen.
(b)
Gewindeplatte (b) in Konsole
einlegen. Den Rückwandhal-
ter (c) von unten mit Zylinder-
schrauben M6x16 (SW5)
durch Konsole an innenlie-
gender Gewindeplatte mon-
tieren.
(a)
Sichtrückwand (d) an Rück-
wandhalter mit Linsenschrau-
ben M6x8 (SW4) befestigen.
(d)
(c)
8
