9.2
Konfiguration mit ibaLogic-V5
Andere Dokumentation
Mit ibaPADU-S-IT-2x16 ist es möglich, in Verbindung mit ibaLogic-V5 individuelle Sig-
nalvorverarbeitungen oder Stand-Alone-Anwendungen zu realisieren. Die grundsätzli-
che Vorgehensweise mit ibaLogic-V5 wird im Handbuch zur Zentraleinheit ibaPADU-S-
IT-2x16 beschrieben. In diesem Modulhandbuch erfolgt lediglich die Beschreibung der
Signale dieses Moduls.
9.2.1
Signale projektieren
Die Signale werden im I/O-Konfigurator von ibaLogic-V5 konfiguriert. Öffnen Sie den I/O-
Konfigurator über das Menü „Konfiguration – I/O-Konfigurator". Wenn Sie auf den Button
<Hardware aktualisieren> klicken, erkennt ibaLogic-V5 die Modulbaugruppe.

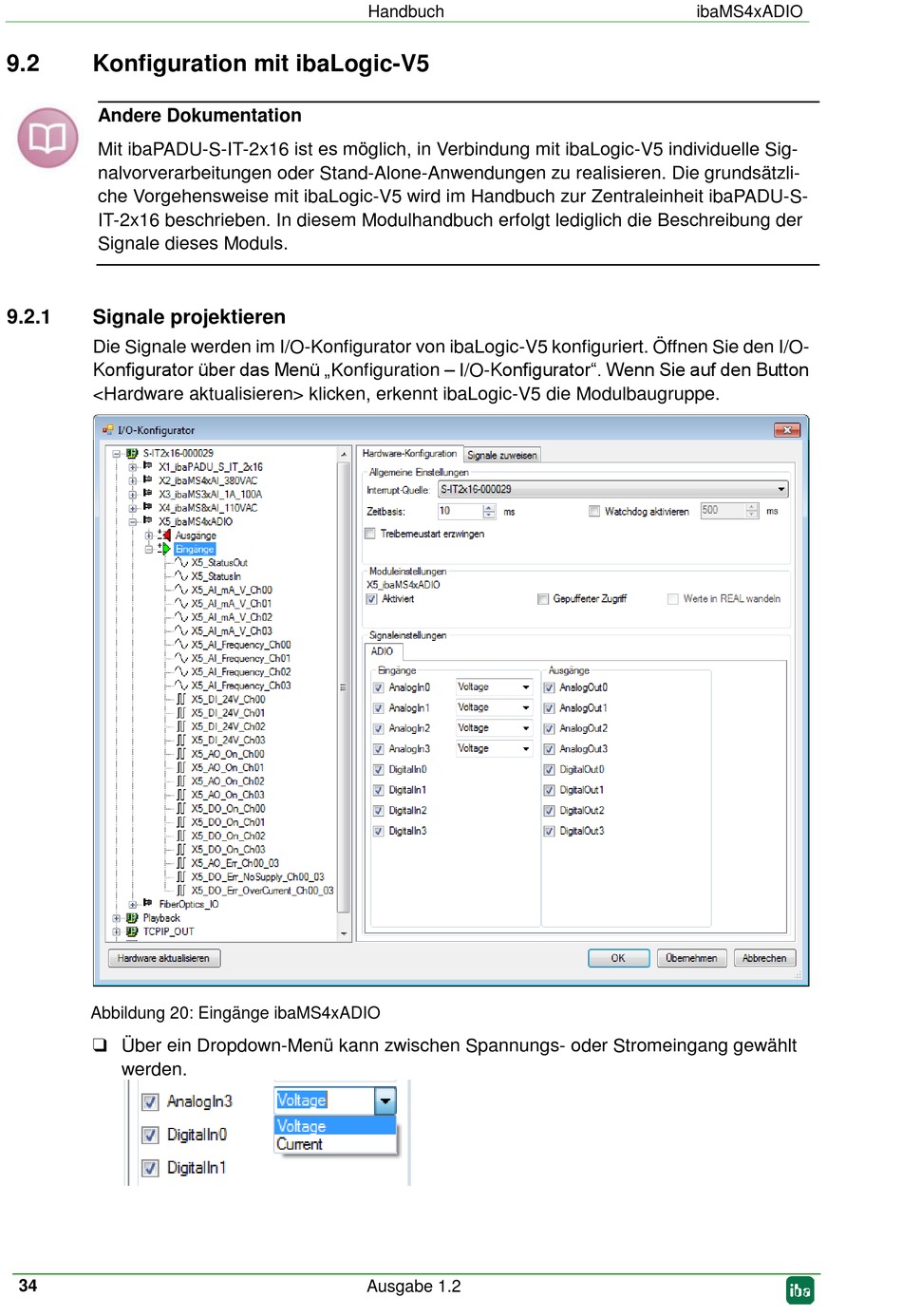

Abbildung 20: Eingänge ibaMS4xADIO
Über ein Dropdown-Menü kann zwischen Spannungs- oder Stromeingang gewählt
werden.
34
Handbuch
Ausgabe 1.2
ibaMS4xADIO
