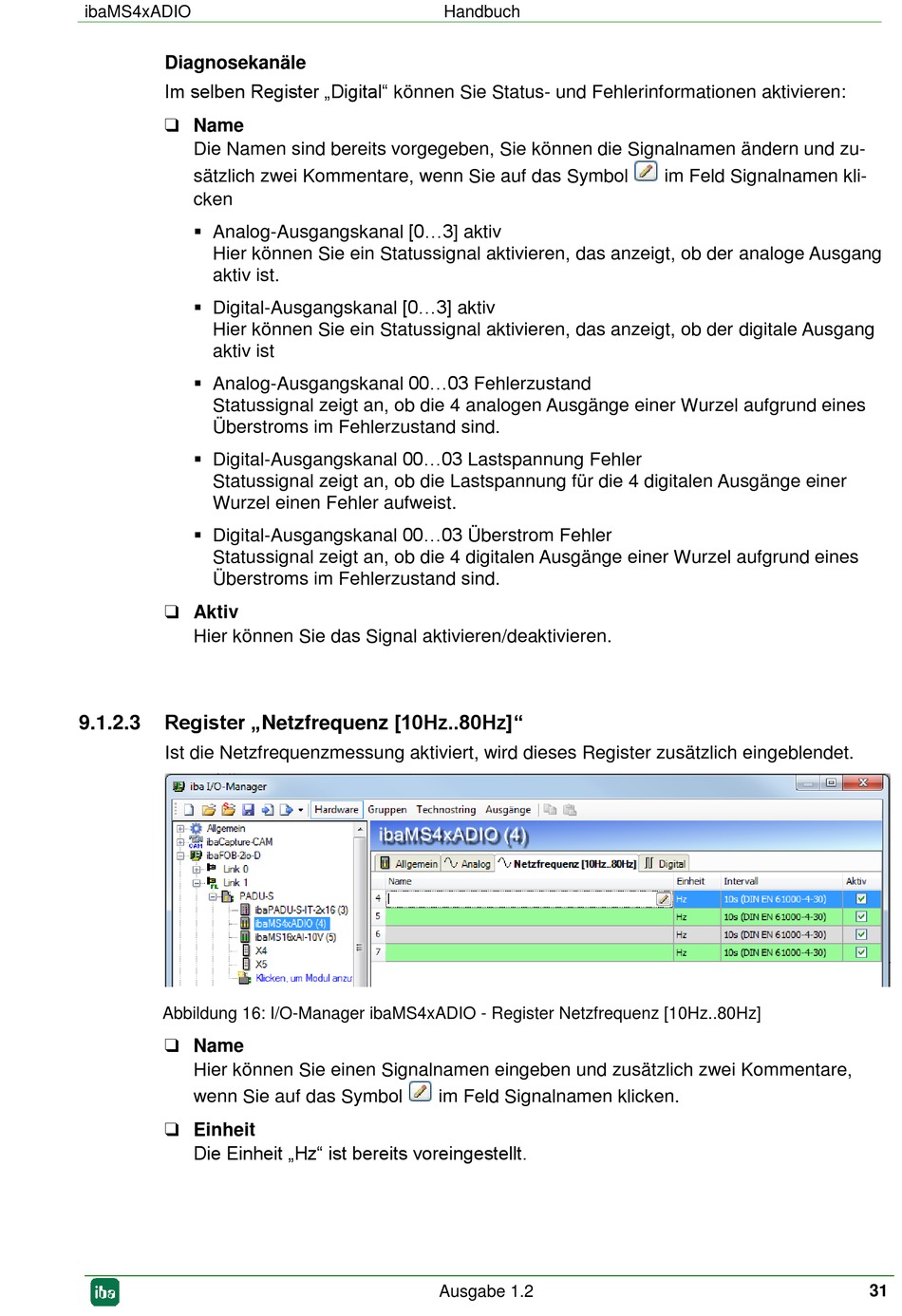

ibaMS4xADIO
Diagnosekanäle
Im selben Register „Digital" können Sie Status- und Fehlerinformationen aktivieren:
 Name
Die Namen sind bereits vorgegeben, Sie können die Signalnamen ändern und zu-
sätzlich zwei Kommentare, wenn Sie auf das Symbol
cken
 Analog-Ausgangskanal [0...3] aktiv
Hier können Sie ein Statussignal aktivieren, das anzeigt, ob der analoge Ausgang
aktiv ist.
 Digital-Ausgangskanal [0...3] aktiv
Hier können Sie ein Statussignal aktivieren, das anzeigt, ob der digitale Ausgang
aktiv ist
 Analog-Ausgangskanal 00...03 Fehlerzustand
Statussignal zeigt an, ob die 4 analogen Ausgänge einer Wurzel aufgrund eines
Überstroms im Fehlerzustand sind.
 Digital-Ausgangskanal 00...03 Lastspannung Fehler
Statussignal zeigt an, ob die Lastspannung für die 4 digitalen Ausgänge einer
Wurzel einen Fehler aufweist.
 Digital-Ausgangskanal 00...03 Überstrom Fehler
Statussignal zeigt an, ob die 4 digitalen Ausgänge einer Wurzel aufgrund eines
Überstroms im Fehlerzustand sind.
 Aktiv
Hier können Sie das Signal aktivieren/deaktivieren.
Register „Netzfrequenz [10Hz..80Hz]"
9.1.2.3
Ist die Netzfrequenzmessung aktiviert, wird dieses Register zusätzlich eingeblendet.
Abbildung 16: I/O-Manager ibaMS4xADIO - Register Netzfrequenz [10Hz..80Hz]
 Name
Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare,
wenn Sie auf das Symbol
 Einheit
Die Einheit „Hz" ist bereits voreingestellt.
Handbuch
im Feld Signalnamen klicken.
Ausgabe 1.2
im Feld Signalnamen kli-
