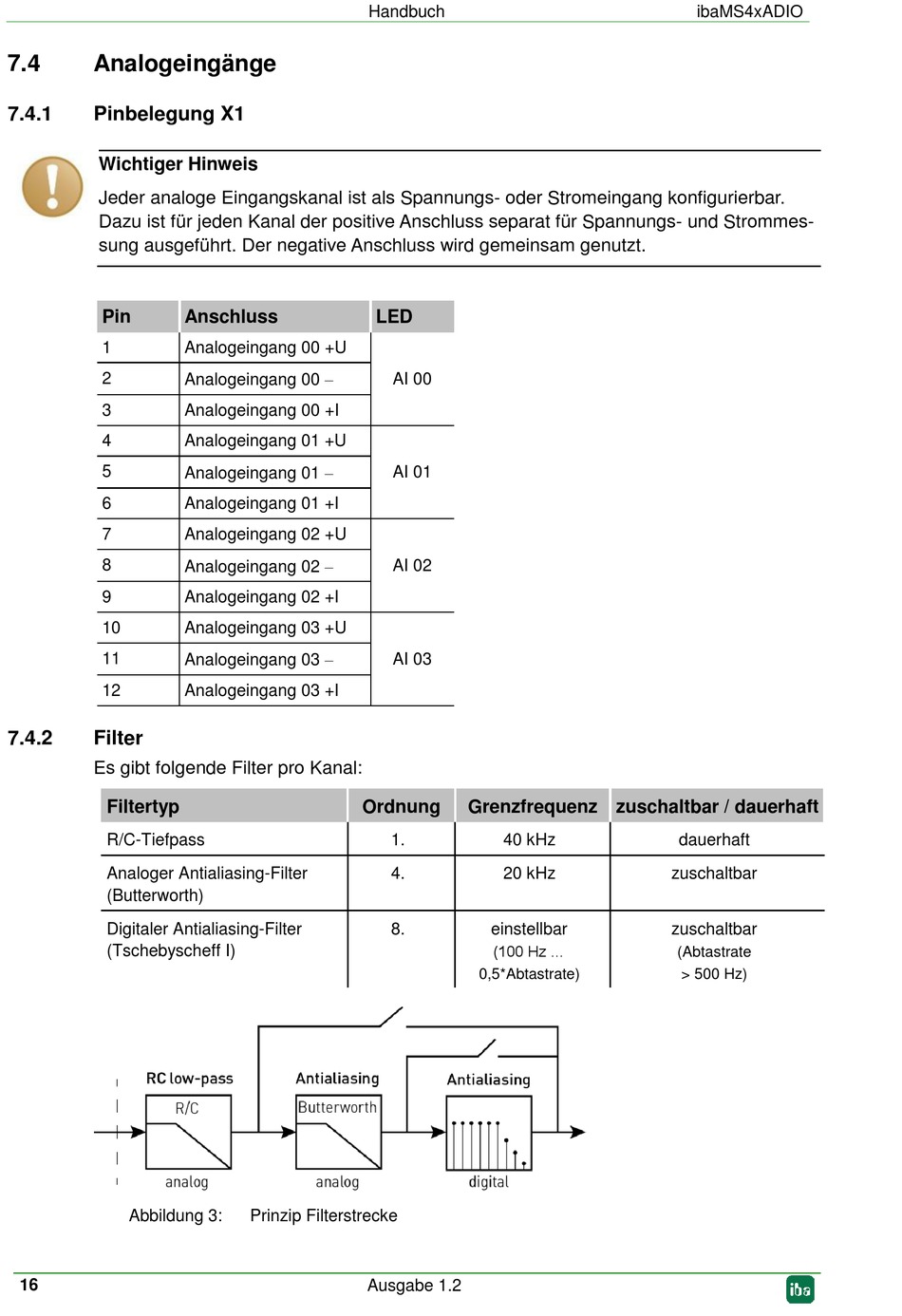

7.4
Analogeingänge
7.4.1
Pinbelegung X1
Wichtiger Hinweis
Jeder analoge Eingangskanal ist als Spannungs- oder Stromeingang konfigurierbar.
Dazu ist für jeden Kanal der positive Anschluss separat für Spannungs- und Strommes-
sung ausgeführt. Der negative Anschluss wird gemeinsam genutzt.
Pin
1
2
3
4
5
6
7
8
9
10
11
12
7.4.2
Filter
Es gibt folgende Filter pro Kanal:
Filtertyp
R/C-Tiefpass
Analoger Antialiasing-Filter
(Butterworth)
Digitaler Antialiasing-Filter
(Tschebyscheff I)
Abbildung 3:
16
Anschluss
Analogeingang 00 +U
Analogeingang 00
Analogeingang 00 +I
Analogeingang 01 +U
Analogeingang 01
Analogeingang 01 +I
Analogeingang 02 +U
Analogeingang 02
Analogeingang 02 +I
Analogeingang 03 +U
Analogeingang 03
Analogeingang 03 +I
Prinzip Filterstrecke
Handbuch
LED
AI 00
AI 01
AI 02
AI 03
Ordnung
Grenzfrequenz zuschaltbar / dauerhaft
1.
40 kHz
4.
20 kHz
8.
einstellbar
(100 Hz ...
0,5*Abtastrate)
Ausgabe 1.2
ibaMS4xADIO
dauerhaft
zuschaltbar
zuschaltbar
(Abtastrate
> 500 Hz)
