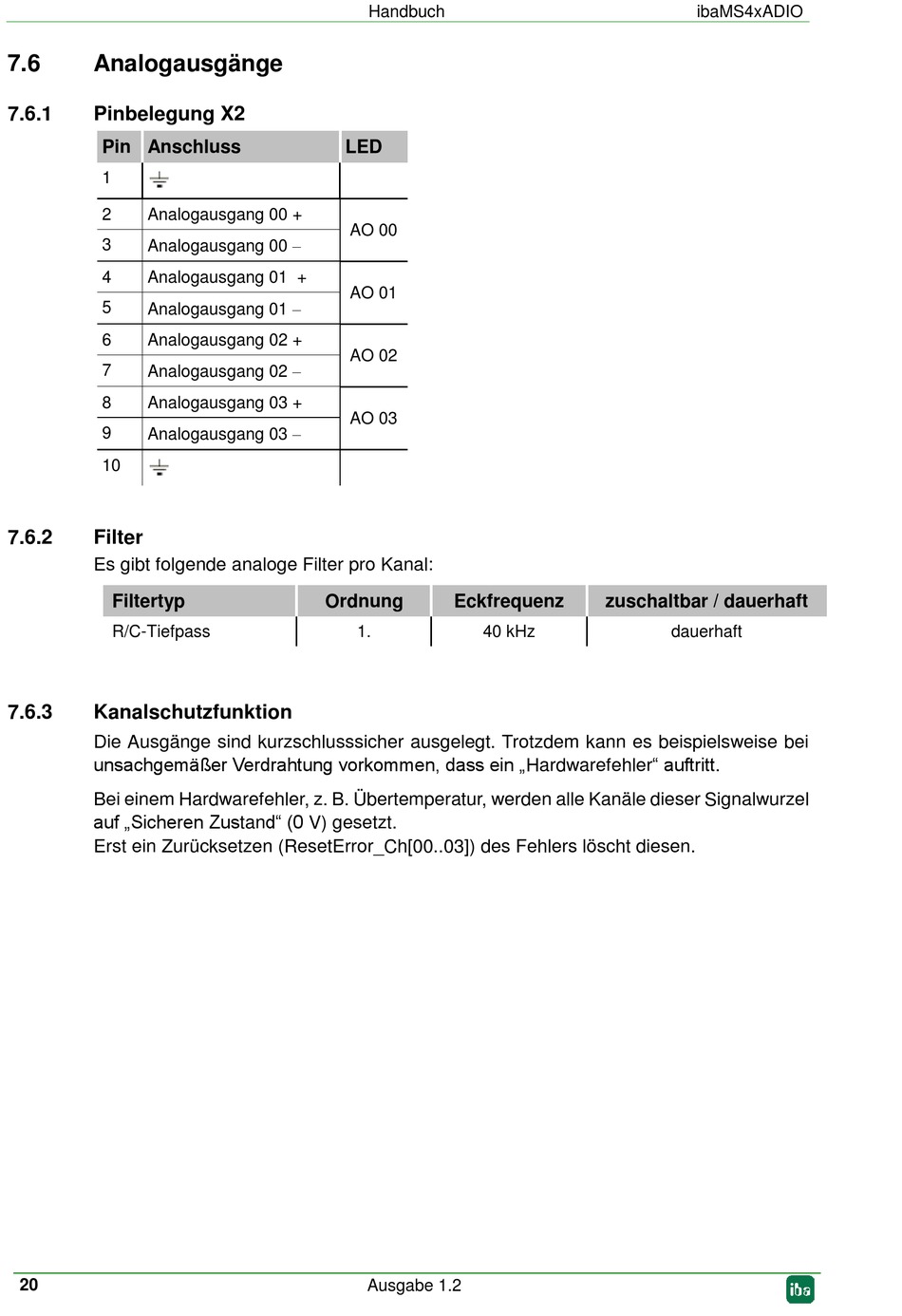

7.6
Analogausgänge
7.6.1
Pinbelegung X2
Pin Anschluss
1
2
Analogausgang 00 +
Analogausgang 00
3
4
Analogausgang 01 +
Analogausgang 01
5
6
Analogausgang 02 +
Analogausgang 02
7
8
Analogausgang 03 +
Analogausgang 03
9
10
7.6.2
Filter
Es gibt folgende analoge Filter pro Kanal:
Filtertyp
R/C-Tiefpass
7.6.3
Kanalschutzfunktion
Die Ausgänge sind kurzschlusssicher ausgelegt. Trotzdem kann es beispielsweise bei
unsachgemäßer Verdrahtung vorkommen, dass ein „Hardwarefehler" auftritt.
Bei einem Hardwarefehler, z. B. Übertemperatur, werden alle Kanäle dieser Signalwurzel
auf „Sicheren Zustand" (0 V) gesetzt.
Erst ein Zurücksetzen (ResetError_Ch[00..03]) des Fehlers löscht diesen.
20
Handbuch
LED
AO 00
AO 01
AO 02
AO 03
Ordnung
Eckfrequenz
1.
40 kHz
Ausgabe 1.2
ibaMS4xADIO
zuschaltbar / dauerhaft
dauerhaft
