ibaMS4xADIO
7.7
Digitalausgänge
7.7.1
Pinbelegung X6
Pin
1
2
3
4
5
6
7.7.2

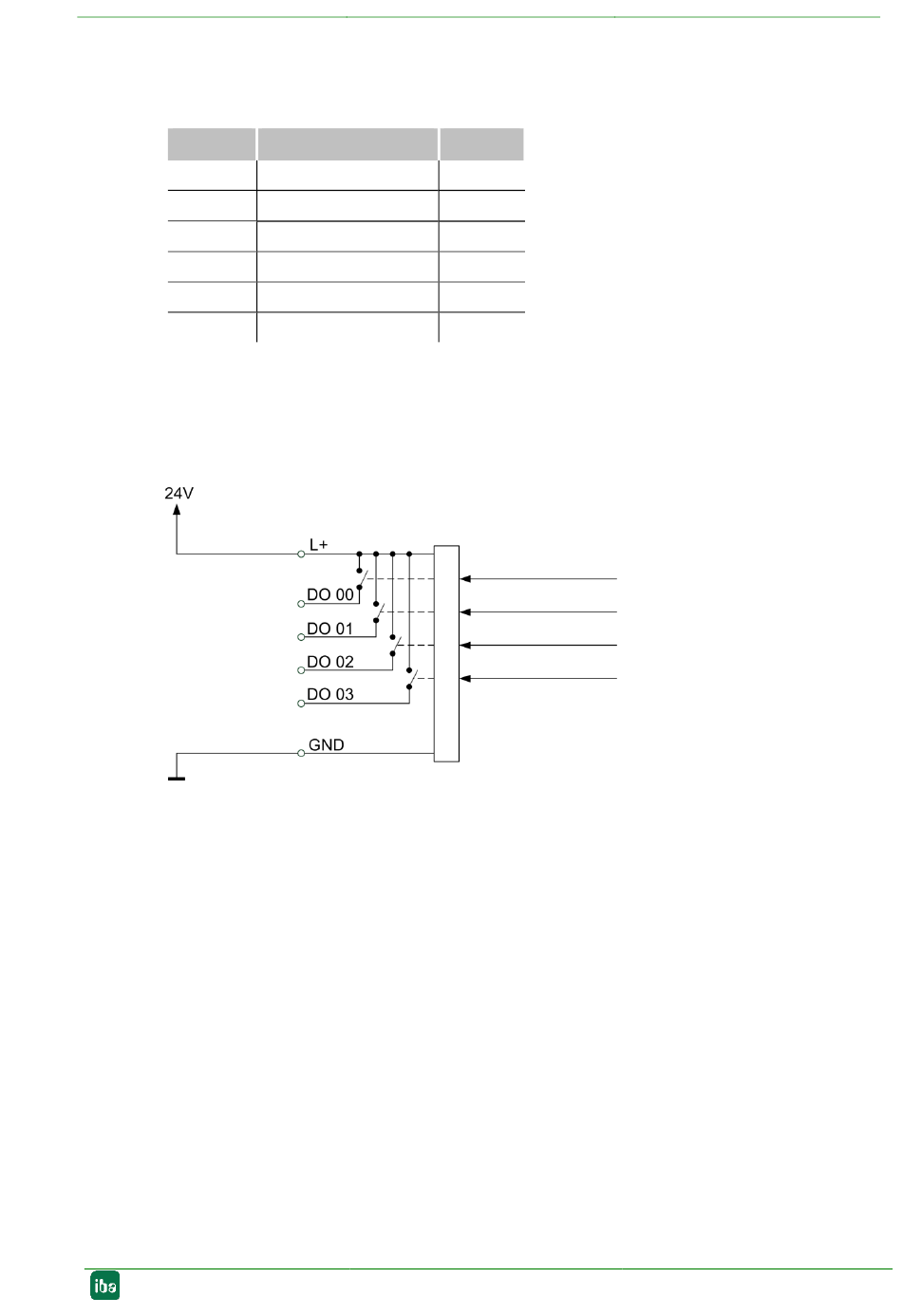

Schaltskizze
Die digitalen Ausgänge des Moduls fungieren als reine High- bzw. P-Schalter zwischen
der angelegten Lastspannung L+ und den vier gewurzelten Digitalausgängen [0..3].
Abbildung 3: Schaltskizze Ausgänge
7.7.3
Kanalschutzfunktion
Die Ausgangskanäle verfügen über eine Selbstschutzfunktion, um auch unter Fehlerbe-
dingungen im Laststromkreis Schäden am Gerät weitestgehend zu vermeiden. Dabei
wird jeder einzelne Laststrom aller vier Kanäle der Kanalwurzel überwacht. Ab einem
Wert von ca. 0,6 A pro Kanal beginnt der Schutzbereich, so dass es sein kann, dass ab
diesem Wert der Kanal schon abgeschaltet wird. Das heißt alle Ausgangssignale dieser
Wurzel werden dann auf logisch 0 gesetzt.
In diesem Fall melden Statussignale den Fehlerzustand an die iba-Applikationen. Diese
Fehler können mit der Applikation zurückgesetzt werden, jedoch erst dann, wenn der
physikalische Fehler nicht mehr ansteht.
Anschluss
Lastspannung L+
Digitalausgang 00
Digitalausgang 01
Digitalausgang 02
Digitalausgang 03
GND
Handbuch
LED
DO 00
DO 01
DO 02
DO 03
Ausgabe 1.2
21
