Topologie-Beispiel ibaBM-SLM mit ibaPDA-V6

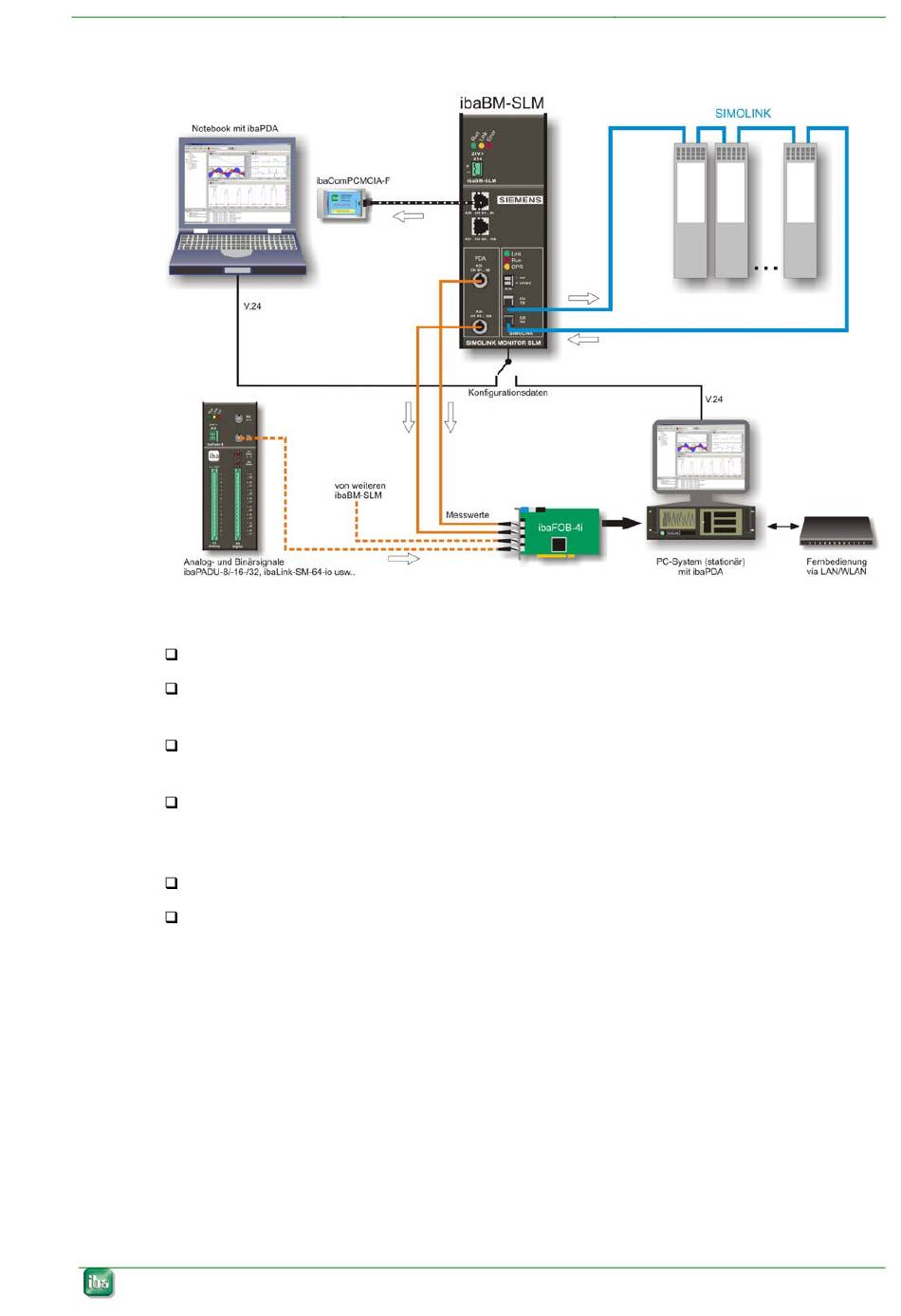

Abbildung 2:
Das Gerät ibaBM-SLM ist in den SIMOLINK-Bus eingebunden.
Die ibaNet LWL-Leitungen sind mit dem ibaPDA-Rechner verbunden. Je LWL-
Verbindung können 64 analoge und 64 binäre Daten übertragen werden.
In ibaPDA-V6 belegt 1 LWL-Anschluss 1 Modul mit je 64 Analog- und 64 Binär-
signalen.
An die freien LWL-Eingänge der ibaFOB-Eingangskarte können optional noch
andere iba-Erfassungsgeräte angeschlossen werden (z. B. ibaPADU), ebenso
weitere ibaBM-SLM-Geräte.
Parallel kann mit einem Notebook mit ibaPDA-V6 gemessen werden.
Für den Austausch der Konfigurationsdaten vor der Messung müssen der
ibaPDA-Rechner bzw. das Notebook über ein serielles Verbindungskabel mit
dem Gerät ibaBM-SLM verbunden werden. Während der Messung ist diese Ver-
bindung nicht erforderlich.
