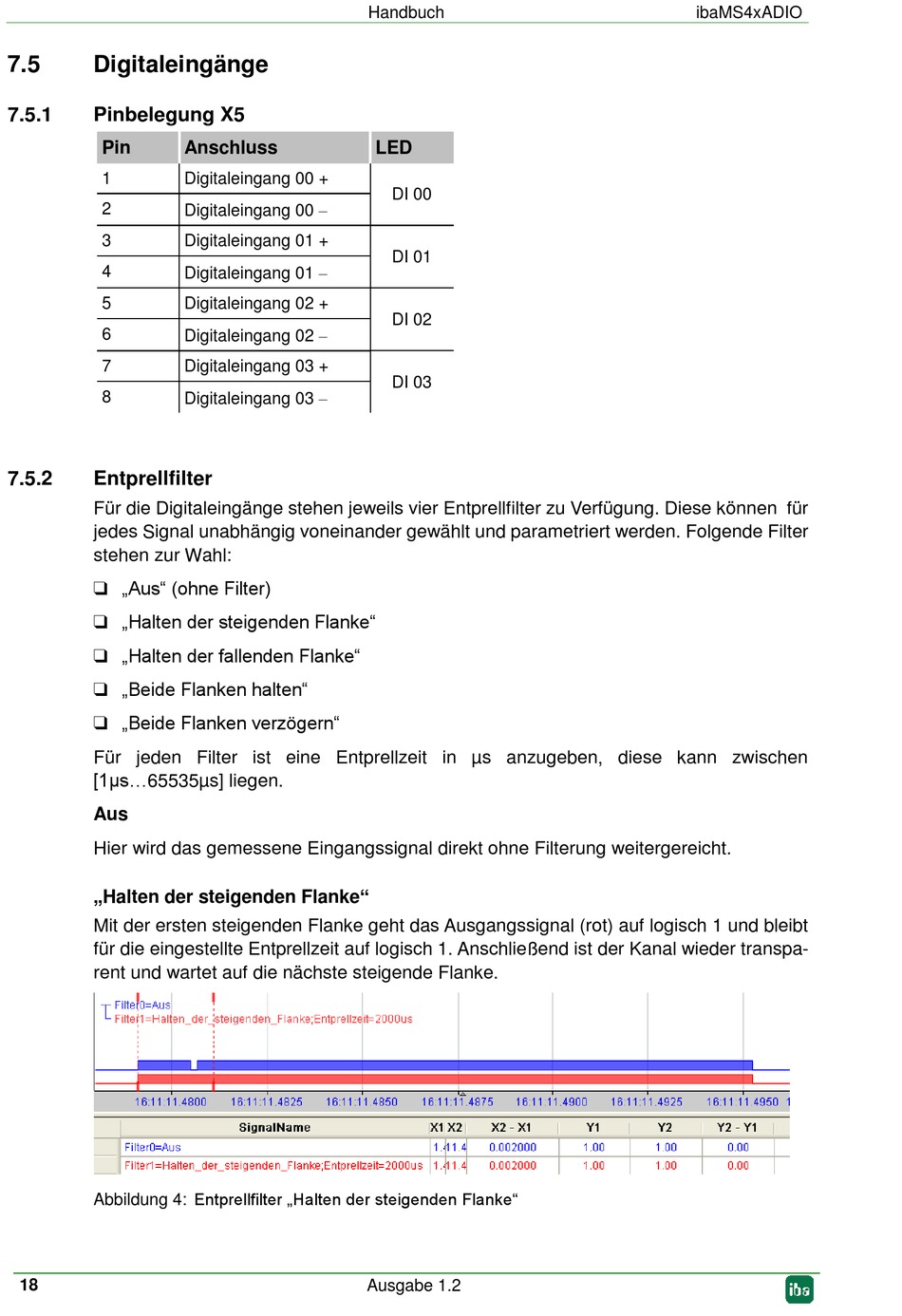

7.5
Digitaleingänge
7.5.1
Pinbelegung X5
Pin
1
2
3
4
5
6
7
8
7.5.2
Entprellfilter
Für die Digitaleingänge stehen jeweils vier Entprellfilter zu Verfügung. Diese können für
jedes Signal unabhängig voneinander gewählt und parametriert werden. Folgende Filter
stehen zur Wahl:
„Aus" (ohne Filter)
„Halten der steigenden Flanke"
„Halten der fallenden Flanke"
„Beide Flanken halten"
„Beide Flanken verzögern"
Für jeden Filter ist eine Entprellzeit in µs anzugeben, diese kann zwischen
[1µs...65535µs] liegen.
Aus
Hier wird das gemessene Eingangssignal direkt ohne Filterung weitergereicht.
„Halten der steigenden Flanke"
Mit der ersten steigenden Flanke geht das Ausgangssignal (rot) auf logisch 1 und bleibt
für die eingestellte Entprellzeit auf logisch 1. Anschließend ist der Kanal wieder transpa-
rent und wartet auf die nächste steigende Flanke.
Abbildung 4: Entprellfilter „Halten der steigenden Flanke"
18
Anschluss
Digitaleingang 00 +
Digitaleingang 00
Digitaleingang 01 +
Digitaleingang 01
Digitaleingang 02 +
Digitaleingang 02
Digitaleingang 03 +
Digitaleingang 03
Handbuch
LED
DI 00
DI 01
DI 02
DI 03
Ausgabe 1.2
ibaMS4xADIO
