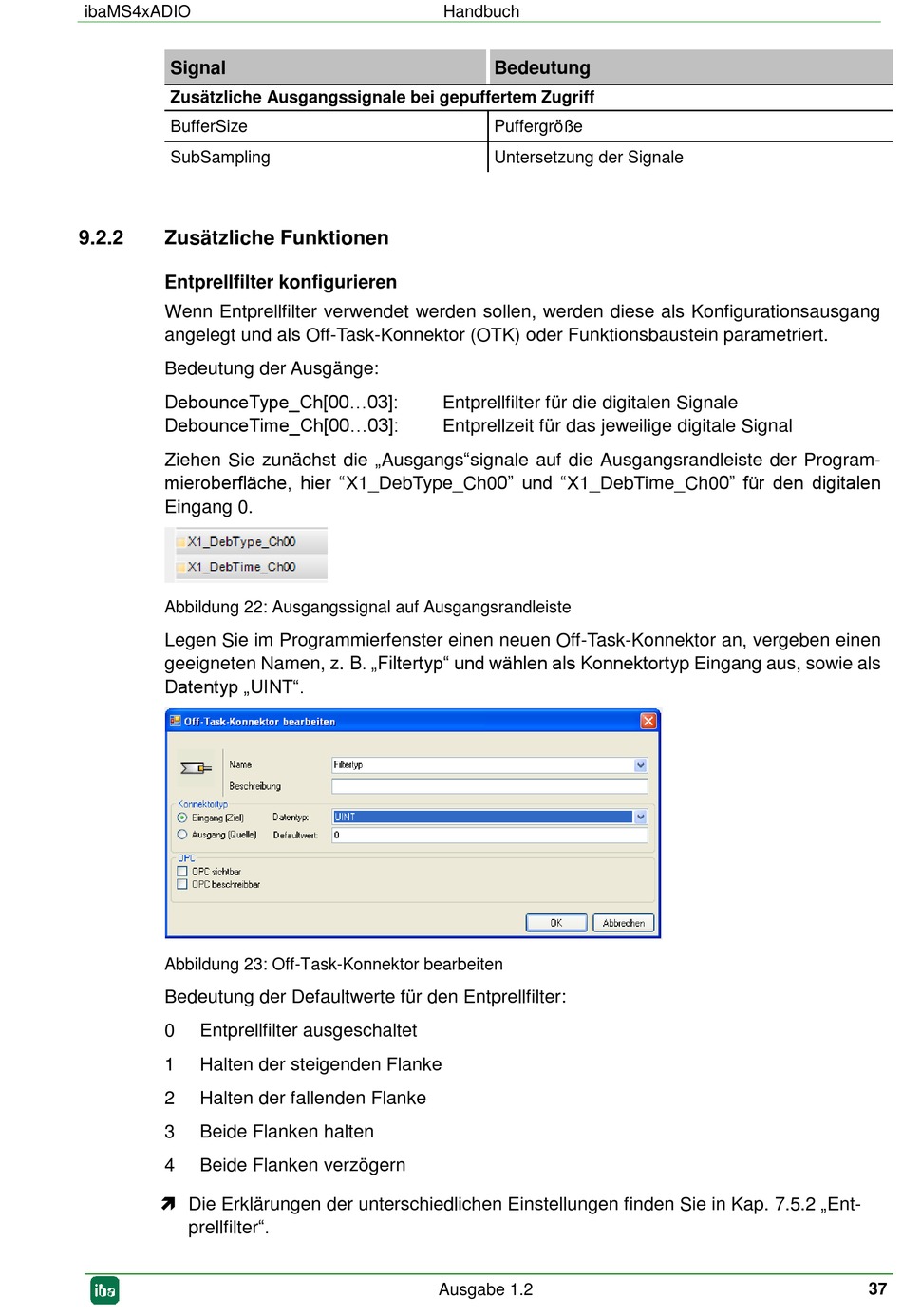

ibaMS4xADIO
Signal
Zusätzliche Ausgangssignale bei gepuffertem Zugriff
BufferSize
SubSampling
9.2.2
Zusätzliche Funktionen
Entprellfilter konfigurieren
Wenn Entprellfilter verwendet werden sollen, werden diese als Konfigurationsausgang
angelegt und als Off-Task-Konnektor (OTK) oder Funktionsbaustein parametriert.
Bedeutung der Ausgänge:
DebounceType_Ch[00...03]:
DebounceTime_Ch[00...03]:
Ziehen Sie zunächst die „Ausgangs"signale auf die Ausgangsrandleiste der Program-
mieroberfläche, hier "X1_DebType_Ch00" und "X1_DebTime_Ch00" für den digitalen
Eingang 0.
Abbildung 22: Ausgangssignal auf Ausgangsrandleiste
Legen Sie im Programmierfenster einen neuen Off-Task-Konnektor an, vergeben einen
geeigneten Namen, z. B. „Filtertyp" und wählen als Konnektortyp Eingang aus, sowie als
Datentyp „UINT".
Abbildung 23: Off-Task-Konnektor bearbeiten
Bedeutung der Defaultwerte für den Entprellfilter:
0
Entprellfilter ausgeschaltet
1
Halten der steigenden Flanke
2
Halten der fallenden Flanke
3
Beide Flanken halten
4
Beide Flanken verzögern
Die Erklärungen der unterschiedlichen Einstellungen finden Sie in Kap. 7.5.2 „Ent-
prellfilter".
Handbuch
Bedeutung
Puffergröße
Untersetzung der Signale
Entprellfilter für die digitalen Signale
Entprellzeit für das jeweilige digitale Signal
Ausgabe 1.2
37
