Register „Digital"

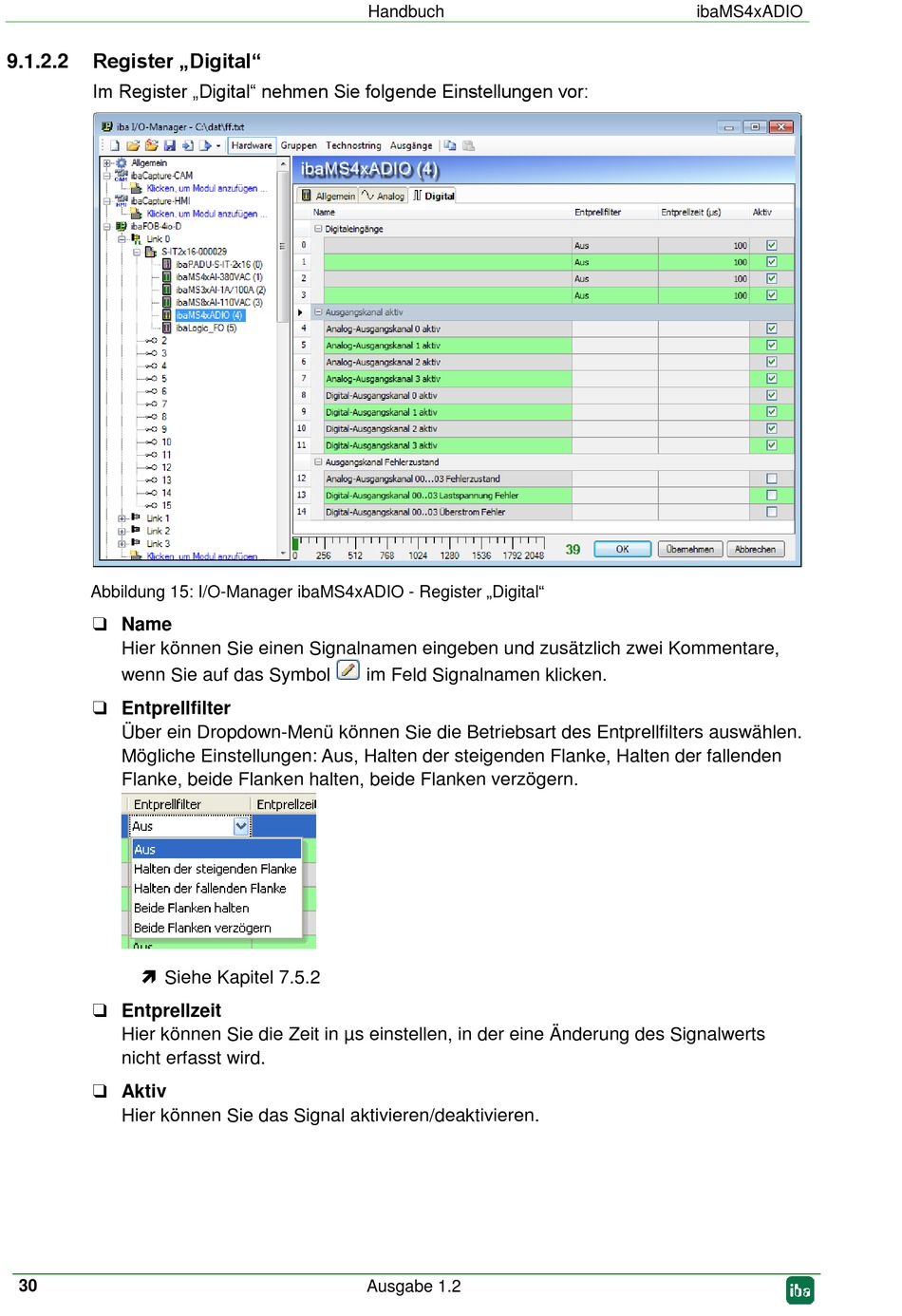

9.1.2.2
Im Register „Digital" nehmen Sie folgende Einstellungen vor:
Abbildung 15: I/O-Manager ibaMS4xADIO - Register „Digital"
Name
Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare,
wenn Sie auf das Symbol
Entprellfilter
Über ein Dropdown-Menü können Sie die Betriebsart des Entprellfilters auswählen.
Mögliche Einstellungen: Aus, Halten der steigenden Flanke, Halten der fallenden
Flanke, beide Flanken halten, beide Flanken verzögern.
Siehe Kapitel 7.5.2
Entprellzeit
Hier können Sie die Zeit in µs einstellen, in der eine Änderung des Signalwerts
nicht erfasst wird.
Aktiv
Hier können Sie das Signal aktivieren/deaktivieren.
30
Handbuch
im Feld Signalnamen klicken.
Ausgabe 1.2
ibaMS4xADIO
