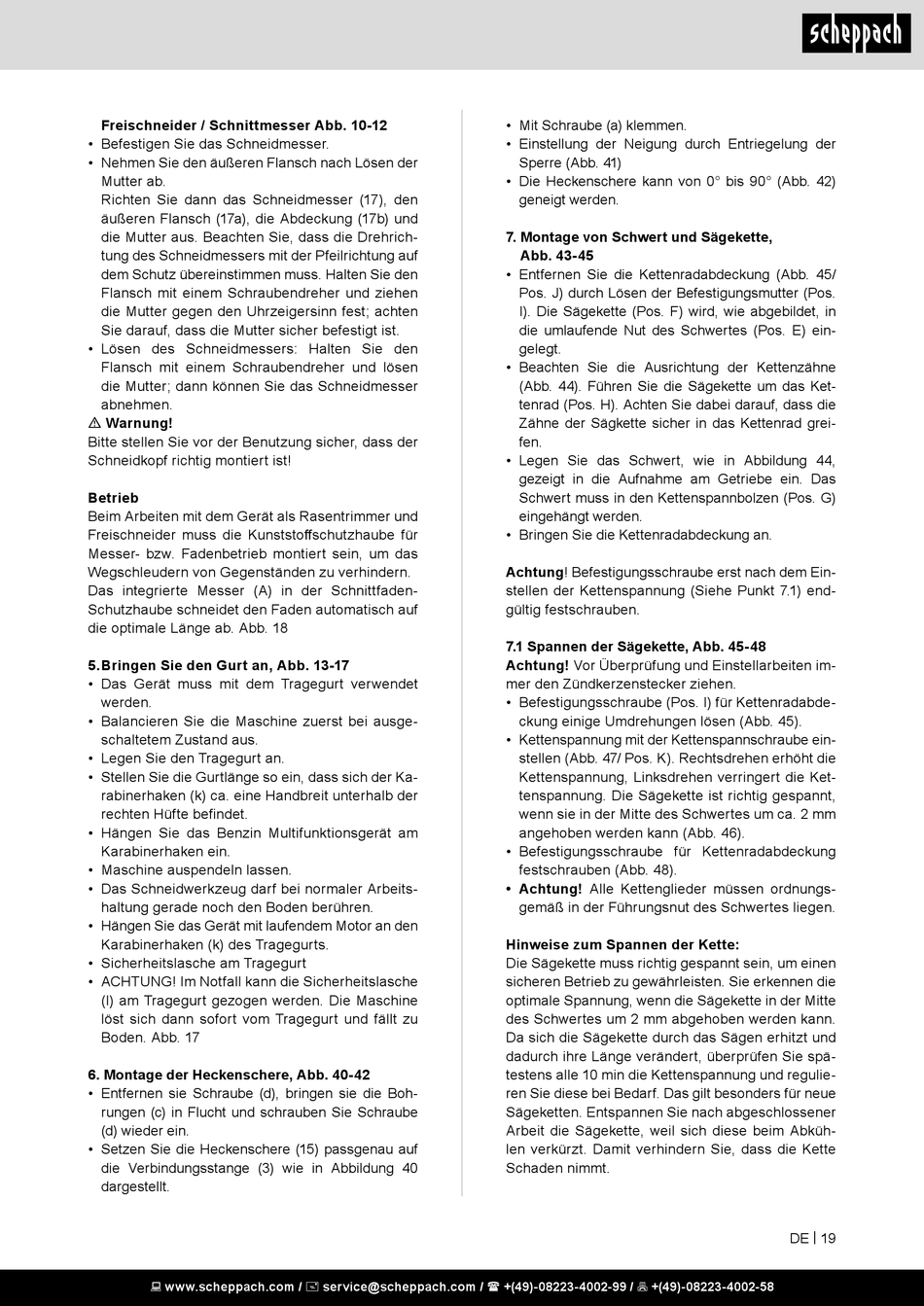

Freischneider / Schnittmesser Abb. 10-12
• Befestigen Sie das Schneidmesser.
• Nehmen Sie den äußeren Flansch nach Lösen der
Mutter ab.
Richten Sie dann das Schneidmesser (17), den
äußeren Flansch (17a), die Abdeckung (17b) und
die Mutter aus. Beachten Sie, dass die Drehrich-
tung des Schneidmessers mit der Pfeilrichtung auf
dem Schutz übereinstimmen muss. Halten Sie den
Flansch mit einem Schraubendreher und ziehen
die Mutter gegen den Uhrzeigersinn fest; achten
Sie darauf, dass die Mutter sicher befestigt ist.
• Lösen des Schneidmessers: Halten Sie den
Flansch mit einem Schraubendreher und lösen
die Mutter; dann können Sie das Schneidmesser
abnehmen.
m Warnung!
Bitte stellen Sie vor der Benutzung sicher, dass der
Schneidkopf richtig montiert ist!

Betrieb

Beim Arbeiten mit dem Gerät als Rasentrimmer und
Freischneider muss die Kunststoffschutzhaube für
Messer- bzw. Fadenbetrieb montiert sein, um das
Wegschleudern von Gegenständen zu verhindern.
Das integrierte Messer (A) in der Schnittfaden-
Schutzhaube schneidet den Faden automatisch auf
die optimale Länge ab. Abb. 18
5. Bringen Sie den Gurt an, Abb. 13-17
• Das Gerät muss mit dem Tragegurt verwendet
werden.
• Balancieren Sie die Maschine zuerst bei ausge-
schaltetem Zustand aus.
• Legen Sie den Tragegurt an.
• Stellen Sie die Gurtlänge so ein, dass sich der Ka-
rabinerhaken (k) ca. eine Handbreit unterhalb der
rechten Hüfte befindet.
• Hängen Sie das Benzin Multifunktionsgerät am
Karabinerhaken ein.
• Maschine auspendeln lassen.
• Das Schneidwerkzeug darf bei normaler Arbeits-
haltung gerade noch den Boden berühren.
• Hängen Sie das Gerät mit laufendem Motor an den
Karabinerhaken (k) des Tragegurts.
• Sicherheitslasche am Tragegurt
• ACHTUNG! Im Notfall kann die Sicherheitslasche
(l) am Tragegurt gezogen werden. Die Maschine
löst sich dann sofort vom Tragegurt und fällt zu
Boden. Abb. 17
6. Montage der Heckenschere, Abb. 40-42
• Entfernen sie Schraube (d), bringen sie die Boh-
rungen (c) in Flucht und schrauben Sie Schraube
(d) wieder ein.
• Setzen Sie die Heckenschere (15) passgenau auf
die Verbindungsstange (3) wie in Abbildung 40
dargestellt.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Mit Schraube (a) klemmen.
• Einstellung der Neigung durch Entriegelung der
Sperre (Abb. 41)
• Die Heckenschere kann von 0° bis 90° (Abb. 42)
geneigt werden.
7. Montage von Schwert und Sägekette,
Abb. 43-45
• Entfernen Sie die Kettenradabdeckung (Abb. 45/
Pos. J) durch Lösen der Befestigungsmutter (Pos.
I). Die Sägekette (Pos. F) wird, wie abgebildet, in
die umlaufende Nut des Schwertes (Pos. E) ein-
gelegt.
• Beachten Sie die Ausrichtung der Kettenzähne
(Abb. 44). Führen Sie die Sägekette um das Ket-
tenrad (Pos. H). Achten Sie dabei darauf, dass die
Zähne der Sägkette sicher in das Kettenrad grei-
fen.
• Legen Sie das Schwert, wie in Abbildung 44,
gezeigt in die Aufnahme am Getriebe ein. Das
Schwert muss in den Kettenspannbolzen (Pos. G)
eingehängt werden.
• Bringen Sie die Kettenradabdeckung an.
Achtung! Befestigungsschraube erst nach dem Ein-
stellen der Kettenspannung (Siehe Punkt 7.1) end-
gültig festschrauben.
7.1 Spannen der Sägekette, Abb. 45-48
Achtung! Vor Überprüfung und Einstellarbeiten im-
mer den Zündkerzenstecker ziehen.
• Befestigungsschraube (Pos. I) für Kettenradabde-
ckung einige Umdrehungen lösen (Abb. 45).
• Kettenspannung mit der Kettenspannschraube ein-
stellen (Abb. 47/ Pos. K). Rechtsdrehen erhöht die
Kettenspannung, Linksdrehen verringert die Ket-
tenspannung. Die Sägekette ist richtig gespannt,
wenn sie in der Mitte des Schwertes um ca. 2 mm
angehoben werden kann (Abb. 46).
• Befestigungsschraube für Kettenradabdeckung
festschrauben (Abb. 48).
• Achtung! Alle Kettenglieder müssen ordnungs-
gemäß in der Führungsnut des Schwertes liegen.
Hinweise zum Spannen der Kette:
Die Sägekette muss richtig gespannt sein, um einen
sicheren Betrieb zu gewährleisten. Sie erkennen die
optimale Spannung, wenn die Sägekette in der Mitte
des Schwertes um 2 mm abgehoben werden kann.
Da sich die Sägekette durch das Sägen erhitzt und
dadurch ihre Länge verändert, überprüfen Sie spä-
testens alle 10 min die Kettenspannung und regulie-
ren Sie diese bei Bedarf. Das gilt besonders für neue
Sägeketten. Entspannen Sie nach abgeschlossener
Arbeit die Sägekette, weil sich diese beim Abküh-
len verkürzt. Damit verhindern Sie, dass die Kette
Schaden nimmt.
