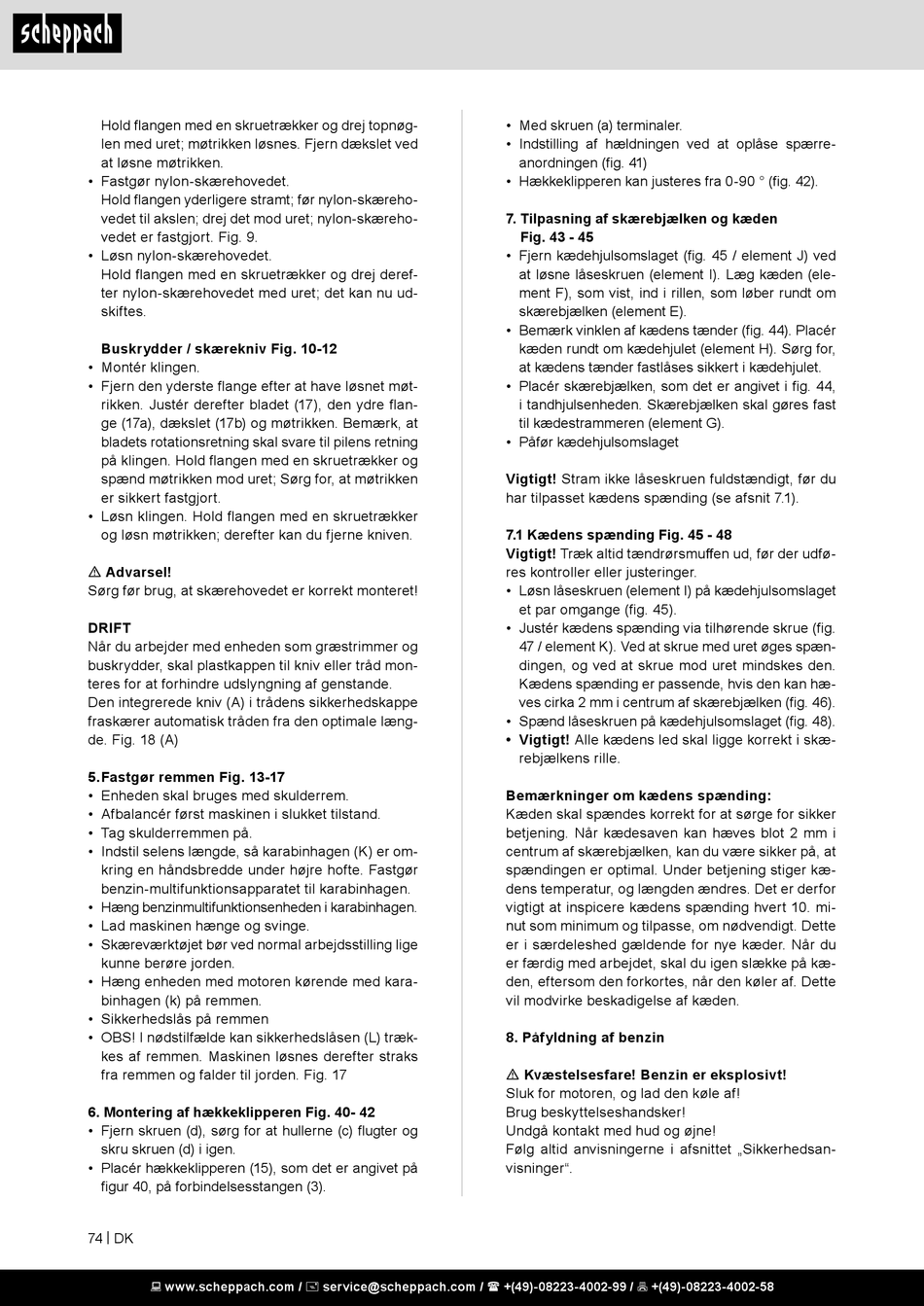

Hold flangen med en skruetrækker og drej topnøg-
len med uret; møtrikken løsnes. Fjern dækslet ved
at løsne møtrikken.
• Fastgør nylon-skærehovedet.
Hold flangen yderligere stramt; før nylon-skæreho-
vedet til akslen; drej det mod uret; nylon-skæreho-
vedet er fastgjort. Fig. 9.
• Løsn nylon-skærehovedet.
Hold flangen med en skruetrækker og drej deref-
ter nylon-skærehovedet med uret; det kan nu ud-
skiftes.
Buskrydder / skærekniv Fig. 10-12
• Montér klingen.
• Fjern den yderste flange efter at have løsnet møt-
rikken. Justér derefter bladet (17), den ydre flan-
ge (17a), dækslet (17b) og møtrikken. Bemærk, at
bladets rotationsretning skal svare til pilens retning
på klingen. Hold flangen med en skruetrækker og
spænd møtrikken mod uret; Sørg for, at møtrikken
er sikkert fastgjort.
• Løsn klingen. Hold flangen med en skruetrækker
og løsn møtrikken; derefter kan du fjerne kniven.
m Advarsel!
Sørg før brug, at skærehovedet er korrekt monteret!
DRIFT
Når du arbejder med enheden som græstrimmer og
buskrydder, skal plastkappen til kniv eller tråd mon-
teres for at forhindre udslyngning af genstande.
Den integrerede kniv (A) i trådens sikkerhedskappe
fraskærer automatisk tråden fra den optimale læng-
de. Fig. 18 (A)
5. Fastgør remmen Fig. 13-17
• Enheden skal bruges med skulderrem.
• Afbalancér først maskinen i slukket tilstand.
• Tag skulderremmen på.
• Indstil selens længde, så karabinhagen (K) er om-
kring en håndsbredde under højre hofte. Fastgør
benzin-multifunktionsapparatet til karabinhagen.
• Hæng benzinmultifunktionsenheden i karabinhagen.
• Lad maskinen hænge og svinge.
• Skæreværktøjet bør ved normal arbejdsstilling lige
kunne berøre jorden.
• Hæng enheden med motoren kørende med kara-
binhagen (k) på remmen.
• Sikkerhedslås på remmen
• OBS! I nødstilfælde kan sikkerhedslåsen (L) træk-
kes af remmen. Maskinen løsnes derefter straks
fra remmen og falder til jorden. Fig. 17
6. Montering af hækkeklipperen Fig. 40- 42
• Fjern skruen (d), sørg for at hullerne (c) flugter og
skru skruen (d) i igen.
• Placér hækkeklipperen (15), som det er angivet på
figur 40, på forbindelsesstangen (3).
74 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Med skruen (a) terminaler.
• Indstilling af hældningen ved at oplåse spærre-
anordningen (fig. 41)
• Hækkeklipperen kan justeres fra 0-90 ° (fig. 42).
7. Tilpasning af skærebjælken og kæden
Fig. 43 - 45
• Fjern kædehjulsomslaget (fig. 45 / element J) ved
at løsne låseskruen (element I). Læg kæden (ele-
ment F), som vist, ind i rillen, som løber rundt om
skærebjælken (element E).
• Bemærk vinklen af kædens tænder (fig. 44). Placér
kæden rundt om kædehjulet (element H). Sørg for,
at kædens tænder fastlåses sikkert i kædehjulet.
• Placér skærebjælken, som det er angivet i fig. 44,
i tandhjulsenheden. Skærebjælken skal gøres fast
til kædestrammeren (element G).
• Påfør kædehjulsomslaget
Vigtigt! Stram ikke låseskruen fuldstændigt, før du
har tilpasset kædens spænding (se afsnit 7.1).
7.1 Kædens spænding Fig. 45 - 48
Vigtigt! Træk altid tændrørsmuffen ud, før der udfø-
res kontroller eller justeringer.
• Løsn låseskruen (element I) på kædehjulsomslaget
et par omgange (fig. 45).
• Justér kædens spænding via tilhørende skrue (fig.
47 / element K). Ved at skrue med uret øges spæn-
dingen, og ved at skrue mod uret mindskes den.
Kædens spænding er passende, hvis den kan hæ-
ves cirka 2 mm i centrum af skærebjælken (fig. 46).
• Spænd låseskruen på kædehjulsomslaget (fig. 48).
• Vigtigt! Alle kædens led skal ligge korrekt i skæ-
rebjælkens rille.
Bemærkninger om kædens spænding:
Kæden skal spændes korrekt for at sørge for sikker
betjening. Når kædesaven kan hæves blot 2 mm i
centrum af skærebjælken, kan du være sikker på, at
spændingen er optimal. Under betjening stiger kæ-
dens temperatur, og længden ændres. Det er derfor
vigtigt at inspicere kædens spænding hvert 10. mi-
nut som minimum og tilpasse, om nødvendigt. Dette
er i særdeleshed gældende for nye kæder. Når du
er færdig med arbejdet, skal du igen slække på kæ-
den, eftersom den forkortes, når den køler af. Dette
vil modvirke beskadigelse af kæden.
8. Påfyldning af benzin
m Kvæstelsesfare! Benzin er eksplosivt!
Sluk for motoren, og lad den køle af!
Brug beskyttelseshandsker!
Undgå kontakt med hud og øjne!
Følg altid anvisningerne i afsnittet „Sikkerhedsan-
visninger".
