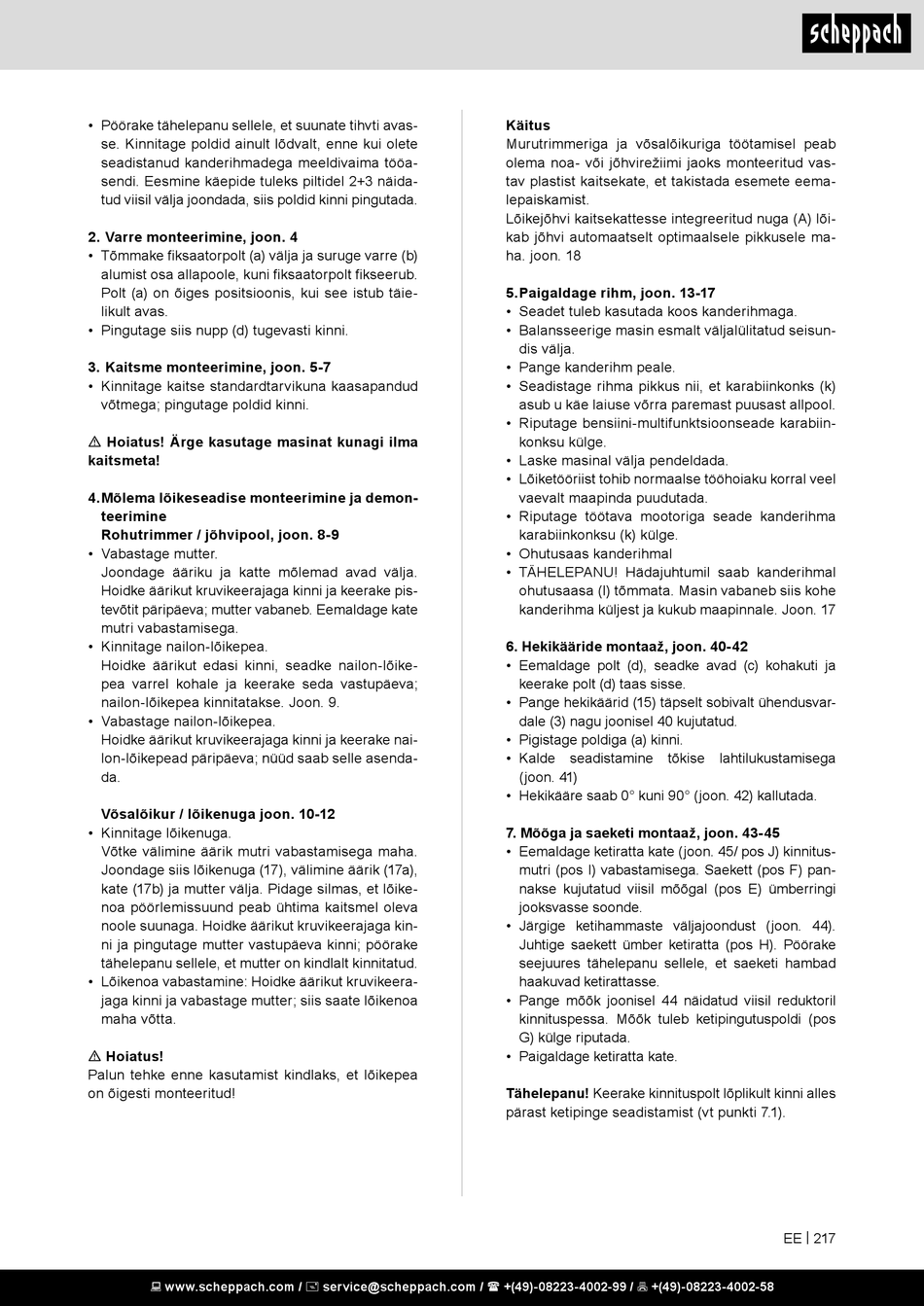

• Pöörake tähelepanu sellele, et suunate tihvti avas-
se. Kinnitage poldid ainult lõdvalt, enne kui olete
seadistanud kanderihmadega meeldivaima tööa-
sendi. Eesmine käepide tuleks piltidel 2+3 näida-
tud viisil välja joondada, siis poldid kinni pingutada.
2. Varre monteerimine, joon. 4
• Tõmmake fiksaatorpolt (a) välja ja suruge varre (b)
alumist osa allapoole, kuni fiksaatorpolt fikseerub.
Polt (a) on õiges positsioonis, kui see istub täie-
likult avas.
• Pingutage siis nupp (d) tugevasti kinni.
3. Kaitsme monteerimine, joon. 5-7
• Kinnitage kaitse standardtarvikuna kaasapandud
võtmega; pingutage poldid kinni.
m Hoiatus! Ärge kasutage masinat kunagi ilma
kaitsmeta!
4. Mõlema lõikeseadise monteerimine ja demon-
teerimine
Rohutrimmer / jõhvipool, joon. 8-9
• Vabastage mutter.
Joondage ääriku ja katte mõlemad avad välja.
Hoidke äärikut kruvikeerajaga kinni ja keerake pis-
tevõtit päripäeva; mutter vabaneb. Eemaldage kate
mutri vabastamisega.
• Kinnitage nailon-lõikepea.
Hoidke äärikut edasi kinni, seadke nailon-lõike-
pea varrel kohale ja keerake seda vastupäeva;
nailon-lõikepea kinnitatakse. Joon. 9.
• Vabastage nailon-lõikepea.
Hoidke äärikut kruvikeerajaga kinni ja keerake nai-
lon-lõikepead päripäeva; nüüd saab selle asenda-
da.
Võsalõikur / lõikenuga joon. 10-12
• Kinnitage lõikenuga.
Võtke välimine äärik mutri vabastamisega maha.
Joondage siis lõikenuga (17), välimine äärik (17a),
kate (17b) ja mutter välja. Pidage silmas, et lõike-
noa pöörlemissuund peab ühtima kaitsmel oleva
noole suunaga. Hoidke äärikut kruvikeerajaga kin-
ni ja pingutage mutter vastupäeva kinni; pöörake
tähelepanu sellele, et mutter on kindlalt kinnitatud.
• Lõikenoa vabastamine: Hoidke äärikut kruvikeera-
jaga kinni ja vabastage mutter; siis saate lõikenoa
maha võtta.
m Hoiatus!
Palun tehke enne kasutamist kindlaks, et lõikepea
on õigesti monteeritud!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Käitus
Murutrimmeriga ja võsalõikuriga töötamisel peab
olema noa- või jõhvirežiimi jaoks monteeritud vas-
tav plastist kaitsekate, et takistada esemete eema-
lepaiskamist.
Lõikejõhvi kaitsekattesse integreeritud nuga (A) lõi-
kab jõhvi automaatselt optimaalsele pikkusele ma-
ha. joon. 18
5. Paigaldage rihm, joon. 13-17
• Seadet tuleb kasutada koos kanderihmaga.
• Balansseerige masin esmalt väljalülitatud seisun-
dis välja.
• Pange kanderihm peale.
• Seadistage rihma pikkus nii, et karabiinkonks (k)
asub u käe laiuse võrra paremast puusast allpool.
• Riputage bensiini-multifunktsioonseade karabiin-
konksu külge.
• Laske masinal välja pendeldada.
• Lõiketööriist tohib normaalse tööhoiaku korral veel
vaevalt maapinda puudutada.
• Riputage töötava mootoriga seade kanderihma
karabiinkonksu (k) külge.
• Ohutusaas kanderihmal
• TÄHELEPANU! Hädajuhtumil saab kanderihmal
ohutusaasa (l) tõmmata. Masin vabaneb siis kohe
kanderihma küljest ja kukub maapinnale. Joon. 17
6. Hekikääride montaaž, joon. 40-42
• Eemaldage polt (d), seadke avad (c) kohakuti ja
keerake polt (d) taas sisse.
• Pange hekikäärid (15) täpselt sobivalt ühendusvar-
dale (3) nagu joonisel 40 kujutatud.
• Pigistage poldiga (a) kinni.
• Kalde seadistamine tõkise lahtilukustamisega
(joon. 41)
• Hekikääre saab 0° kuni 90° (joon. 42) kallutada.
7. Mõõga ja saeketi montaaž, joon. 43-45
• Eemaldage ketiratta kate (joon. 45/ pos J) kinnitus-
mutri (pos I) vabastamisega. Saekett (pos F) pan-
nakse kujutatud viisil mõõgal (pos E) ümberringi
jooksvasse soonde.
• Järgige ketihammaste väljajoondust (joon. 44).
Juhtige saekett ümber ketiratta (pos H). Pöörake
seejuures tähelepanu sellele, et saeketi hambad
haakuvad ketirattasse.
• Pange mõõk joonisel 44 näidatud viisil reduktoril
kinnituspessa. Mõõk tuleb ketipingutuspoldi (pos
G) külge riputada.
• Paigaldage ketiratta kate.
Tähelepanu! Keerake kinnituspolt lõplikult kinni alles
pärast ketipinge seadistamist (vt punkti 7.1).
