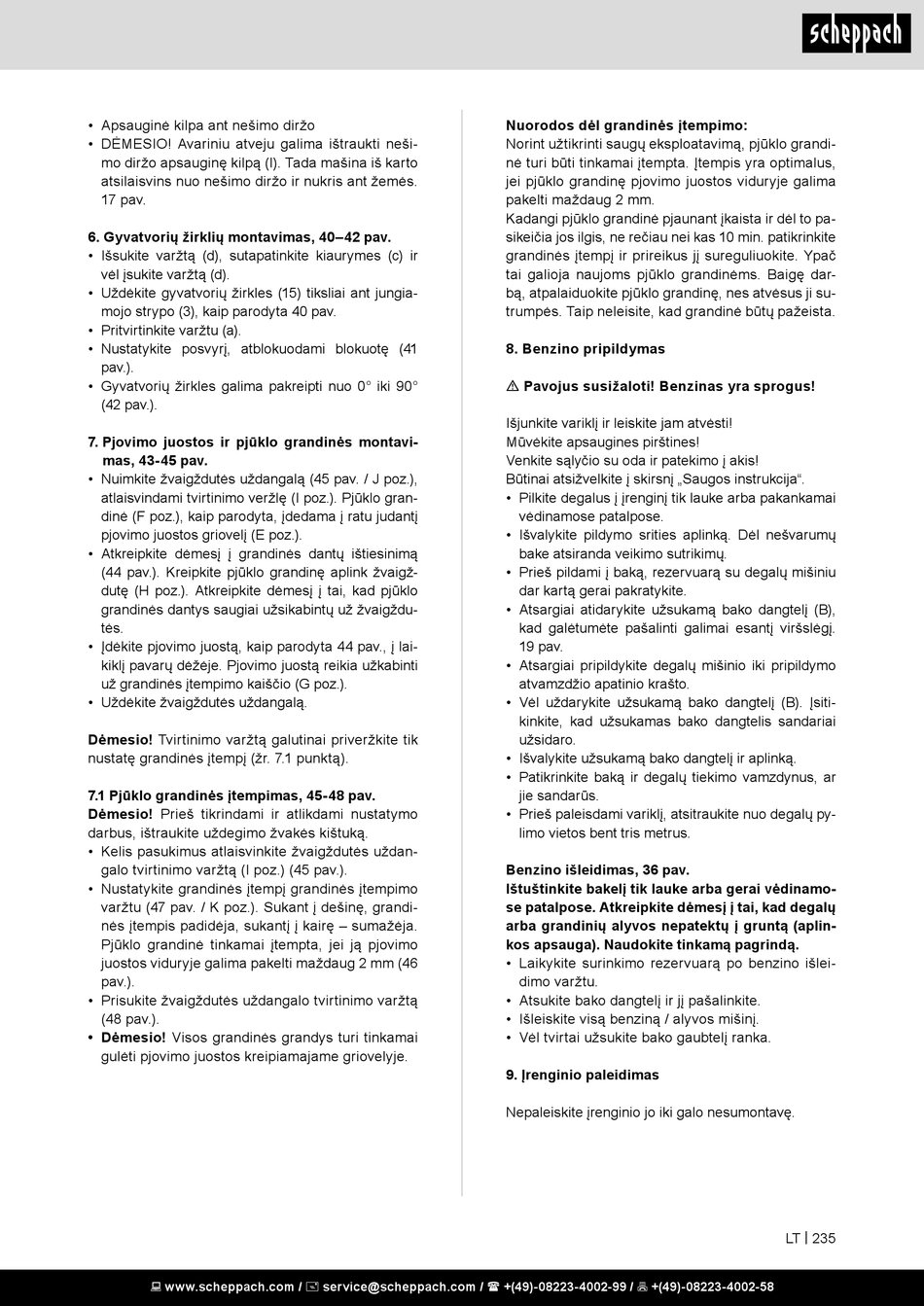

• Apsauginė kilpa ant nešimo diržo
• DĖMESIO! Avariniu atveju galima ištraukti neši-
mo diržo apsauginę kilpą (l). Tada mašina iš karto
atsilaisvins nuo nešimo diržo ir nukris ant žemės.
17 pav.
6. Gyvatvorių žirklių montavimas, 40–42 pav.
• Išsukite varžtą (d), sutapatinkite kiaurymes (c) ir
vėl įsukite varžtą (d).
• Uždėkite gyvatvorių žirkles (15) tiksliai ant jungia-
mojo strypo (3), kaip parodyta 40 pav.
• Pritvirtinkite varžtu (a).
• Nustatykite posvyrį, atblokuodami blokuotę (41
pav.).
• Gyvatvorių žirkles galima pakreipti nuo 0° iki 90°
(42 pav.).
7. Pjovimo juostos ir pjūklo grandinės montavi-
mas, 43-45 pav.
• Nuimkite žvaigždutės uždangalą (45 pav. / J poz.),
atlaisvindami tvirtinimo veržlę (I poz.). Pjūklo gran-
dinė (F poz.), kaip parodyta, įdedama į ratu judantį
pjovimo juostos griovelį (E poz.).
• Atkreipkite dėmesį į grandinės dantų ištiesinimą
(44 pav.). Kreipkite pjūklo grandinę aplink žvaigž-
dutę (H poz.). Atkreipkite dėmesį į tai, kad pjūklo
grandinės dantys saugiai užsikabintų už žvaigždu-
tės.
• Įdėkite pjovimo juostą, kaip parodyta 44 pav., į lai-
kiklį pavarų dėžėje. Pjovimo juostą reikia užkabinti
už grandinės įtempimo kaiščio (G poz.).
• Uždėkite žvaigždutės uždangalą.
Dėmesio! Tvirtinimo varžtą galutinai priveržkite tik
nustatę grandinės įtempį (žr. 7.1 punktą).
7.1 Pjūklo grandinės įtempimas, 45-48 pav.
Dėmesio! Prieš tikrindami ir atlikdami nustatymo
darbus, ištraukite uždegimo žvakės kištuką.
• Kelis pasukimus atlaisvinkite žvaigždutės uždan-
galo tvirtinimo varžtą (I poz.) (45 pav.).
• Nustatykite grandinės įtempį grandinės įtempimo
varžtu (47 pav. / K poz.). Sukant į dešinę, grandi-
nės įtempis padidėja, sukantį į kairę – sumažėja.
Pjūklo grandinė tinkamai įtempta, jei ją pjovimo
juostos viduryje galima pakelti maždaug 2 mm (46
pav.).
• Prisukite žvaigždutės uždangalo tvirtinimo varžtą
(48 pav.).
• Dėmesio! Visos grandinės grandys turi tinkamai
gulėti pjovimo juostos kreipiamajame griovelyje.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Nuorodos dėl grandinės įtempimo:
Norint užtikrinti saugų eksploatavimą, pjūklo grandi-
nė turi būti tinkamai įtempta. Įtempis yra optimalus,
jei pjūklo grandinę pjovimo juostos viduryje galima
pakelti maždaug 2 mm.
Kadangi pjūklo grandinė pjaunant įkaista ir dėl to pa-
sikeičia jos ilgis, ne rečiau nei kas 10 min. patikrinkite
grandinės įtempį ir prireikus jį sureguliuokite. Ypač
tai galioja naujoms pjūklo grandinėms. Baigę dar-
bą, atpalaiduokite pjūklo grandinę, nes atvėsus ji su-
trumpės. Taip neleisite, kad grandinė būtų pažeista.
8. Benzino pripildymas
m Pavojus susižaloti! Benzinas yra sprogus!
Išjunkite variklį ir leiskite jam atvėsti!
Mūvėkite apsaugines pirštines!
Venkite sąlyčio su oda ir patekimo į akis!
Būtinai atsižvelkite į skirsnį „Saugos instrukcija".
• Pilkite degalus į įrenginį tik lauke arba pakankamai
vėdinamose patalpose.
• Išvalykite pildymo srities aplinką. Dėl nešvarumų
bake atsiranda veikimo sutrikimų.
• Prieš pildami į baką, rezervuarą su degalų mišiniu
dar kartą gerai pakratykite.
• Atsargiai atidarykite užsukamą bako dangtelį (B),
kad galėtumėte pašalinti galimai esantį viršslėgį.
19 pav.
• Atsargiai pripildykite degalų mišinio iki pripildymo
atvamzdžio apatinio krašto.
• Vėl uždarykite užsukamą bako dangtelį (B). Įsiti-
kinkite, kad užsukamas bako dangtelis sandariai
užsidaro.
• Išvalykite užsukamą bako dangtelį ir aplinką.
• Patikrinkite baką ir degalų tiekimo vamzdynus, ar
jie sandarūs.
• Prieš paleisdami variklį, atsitraukite nuo degalų py-
limo vietos bent tris metrus.
Benzino išleidimas, 36 pav.
Ištuštinkite bakelį tik lauke arba gerai vėdinamo-
se patalpose. Atkreipkite dėmesį į tai, kad degalų
arba grandinių alyvos nepatektų į gruntą (aplin-
kos apsauga). Naudokite tinkamą pagrindą.
• Laikykite surinkimo rezervuarą po benzino išlei-
dimo varžtu.
• Atsukite bako dangtelį ir jį pašalinkite.
• Išleiskite visą benziną / alyvos mišinį.
• Vėl tvirtai užsukite bako gaubtelį ranka.
9. Įrenginio paleidimas
Nepaleiskite įrenginio jo iki galo nesumontavę.
