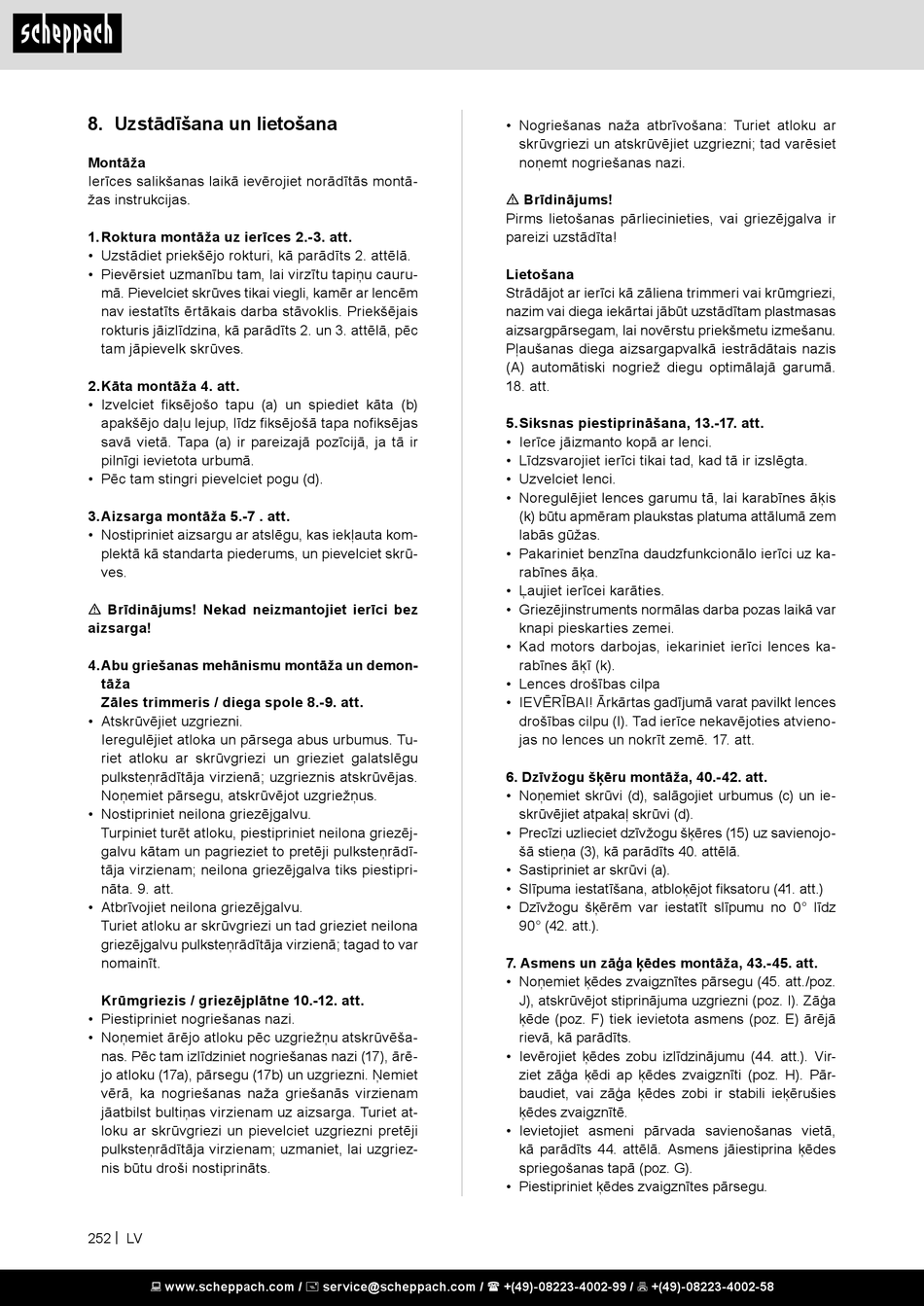

8. Uzstādīšana un lietošana
Montāža
Ierīces salikšanas laikā ievērojiet norādītās montā-
žas instrukcijas.
1. Roktura montāža uz ierīces 2.-3. att.
• Uzstādiet priekšējo rokturi, kā parādīts 2. attēlā.
• Pievērsiet uzmanību tam, lai virzītu tapiņu cauru-
mā. Pievelciet skrūves tikai viegli, kamēr ar lencēm
nav iestatīts ērtākais darba stāvoklis. Priekšējais
rokturis jāizlīdzina, kā parādīts 2. un 3. attēlā, pēc
tam jāpievelk skrūves.
2. Kāta montāža 4. att.
• Izvelciet fiksējošo tapu (a) un spiediet kāta (b)
apakšējo daļu lejup, līdz fiksējošā tapa nofiksējas
savā vietā. Tapa (a) ir pareizajā pozīcijā, ja tā ir
pilnīgi ievietota urbumā.
• Pēc tam stingri pievelciet pogu (d).
3. Aizsarga montāža 5.-7 . att.
• Nostipriniet aizsargu ar atslēgu, kas iekļauta kom-
plektā kā standarta piederums, un pievelciet skrū-
ves.
m Brīdinājums! Nekad neizmantojiet ierīci bez
aizsarga!
4. Abu griešanas mehānismu montāža un demon-
tāža
Zāles trimmeris / diega spole 8.-9. att.
• Atskrūvējiet uzgriezni.
Ieregulējiet atloka un pārsega abus urbumus. Tu-
riet atloku ar skrūvgriezi un grieziet galatslēgu
pulksteņrādītāja virzienā; uzgrieznis atskrūvējas.
Noņemiet pārsegu, atskrūvējot uzgriežņus.
• Nostipriniet neilona griezējgalvu.
Turpiniet turēt atloku, piestipriniet neilona griezēj-
galvu kātam un pagrieziet to pretēji pulksteņrādī-
tāja virzienam; neilona griezējgalva tiks piestipri-
nāta. 9. att.
• Atbrīvojiet neilona griezējgalvu.
Turiet atloku ar skrūvgriezi un tad grieziet neilona
griezējgalvu pulksteņrādītāja virzienā; tagad to var
nomainīt.
Krūmgriezis / griezējplātne 10.-12. att.
• Piestipriniet nogriešanas nazi.
• Noņemiet ārējo atloku pēc uzgriežņu atskrūvēša-
nas. Pēc tam izlīdziniet nogriešanas nazi (17), ārē-
jo atloku (17a), pārsegu (17b) un uzgriezni. Ņemiet
vērā, ka nogriešanas naža griešanās virzienam
jāatbilst bultiņas virzienam uz aizsarga. Turiet at-
loku ar skrūvgriezi un pievelciet uzgriezni pretēji
pulksteņrādītāja virzienam; uzmaniet, lai uzgriez-
nis būtu droši nostiprināts.
252 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Nogriešanas naža atbrīvošana: Turiet atloku ar
skrūvgriezi un atskrūvējiet uzgriezni; tad varēsiet
noņemt nogriešanas nazi.
m Brīdinājums!
Pirms lietošanas pārliecinieties, vai griezējgalva ir
pareizi uzstādīta!
Lietošana
Strādājot ar ierīci kā zāliena trimmeri vai krūmgriezi,
nazim vai diega iekārtai jābūt uzstādītam plastmasas
aizsargpārsegam, lai novērstu priekšmetu izmešanu.
Pļaušanas diega aizsargapvalkā iestrādātais nazis
(A) automātiski nogriež diegu optimālajā garumā.
18. att.
5. Siksnas piestiprināšana, 13.-17. att.
• Ierīce jāizmanto kopā ar lenci.
• Līdzsvarojiet ierīci tikai tad, kad tā ir izslēgta.
• Uzvelciet lenci.
• Noregulējiet lences garumu tā, lai karabīnes āķis
(k) būtu apmēram plaukstas platuma attālumā zem
labās gūžas.
• Pakariniet benzīna daudzfunkcionālo ierīci uz ka-
rabīnes āķa.
• Ļaujiet ierīcei karāties.
• Griezējinstruments normālas darba pozas laikā var
knapi pieskarties zemei.
• Kad motors darbojas, iekariniet ierīci lences ka-
rabīnes āķī (k).
• Lences drošības cilpa
• IEVĒRĪBAI! Ārkārtas gadījumā varat pavilkt lences
drošības cilpu (l). Tad ierīce nekavējoties atvieno-
jas no lences un nokrīt zemē. 17. att.
6. Dzīvžogu šķēru montāža, 40.-42. att.
• Noņemiet skrūvi (d), salāgojiet urbumus (c) un ie-
skrūvējiet atpakaļ skrūvi (d).
• Precīzi uzlieciet dzīvžogu šķēres (15) uz savienojo-
šā stieņa (3), kā parādīts 40. attēlā.
• Sastipriniet ar skrūvi (a).
• Slīpuma iestatīšana, atbloķējot fiksatoru (41. att.)
• Dzīvžogu šķērēm var iestatīt slīpumu no 0° līdz
90° (42. att.).
7. Asmens un zāģa ķēdes montāža, 43.-45. att.
• Noņemiet ķēdes zvaigznītes pārsegu (45. att./poz.
J), atskrūvējot stiprinājuma uzgriezni (poz. I). Zāģa
ķēde (poz. F) tiek ievietota asmens (poz. E) ārējā
rievā, kā parādīts.
• Ievērojiet ķēdes zobu izlīdzinājumu (44. att.). Vir-
ziet zāģa ķēdi ap ķēdes zvaigznīti (poz. H). Pār-
baudiet, vai zāģa ķēdes zobi ir stabili ieķērušies
ķēdes zvaigznītē.
• Ievietojiet asmeni pārvada savienošanas vietā,
kā parādīts 44. attēlā. Asmens jāiestiprina ķēdes
spriegošanas tapā (poz. G).
• Piestipriniet ķēdes zvaigznītes pārsegu.
