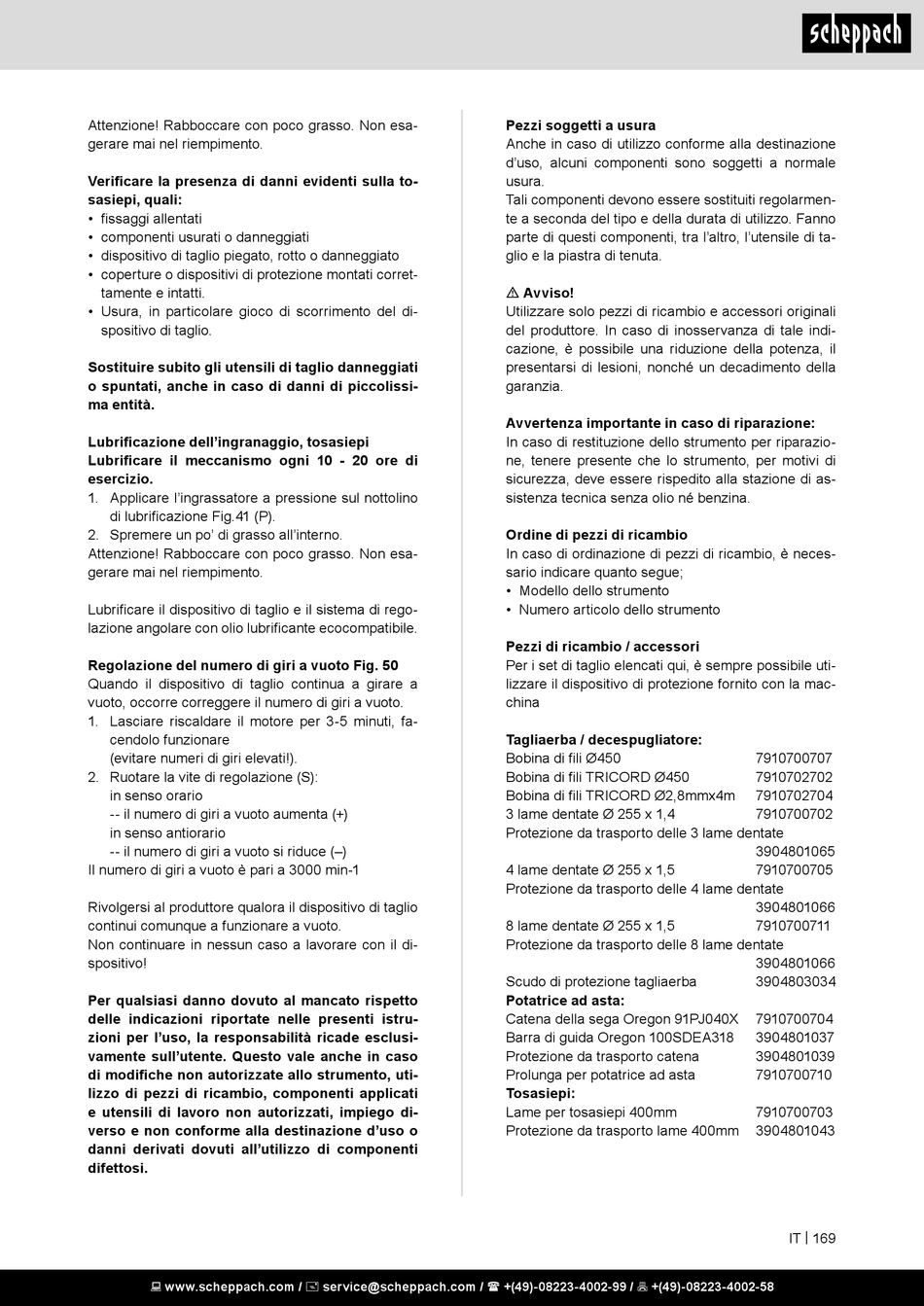

Scheppach MFH5200-4P Bedienungs- Und Wartungsanleitung Seite 169

Attenzione! Rabboccare con poco grasso. Non esa-
gerare mai nel riempimento.
Verificare la presenza di danni evidenti sulla to-
sasiepi, quali:
• fissaggi allentati
• componenti usurati o danneggiati
• dispositivo di taglio piegato, rotto o danneggiato
• coperture o dispositivi di protezione montati corret-
tamente e intatti.
• Usura, in particolare gioco di scorrimento del di-
spositivo di taglio.
Sostituire subito gli utensili di taglio danneggiati
o spuntati, anche in caso di danni di piccolissi-
ma entità.
Lubrificazione dell'ingranaggio, tosasiepi
Lubrificare il meccanismo ogni 10 - 20 ore di
esercizio.
1. Applicare l'ingrassatore a pressione sul nottolino
di lubrificazione Fig.41 (P).
2. Spremere un po' di grasso all'interno.
Attenzione! Rabboccare con poco grasso. Non esa-
gerare mai nel riempimento.
Lubrificare il dispositivo di taglio e il sistema di rego-
lazione angolare con olio lubrificante ecocompatibile.
Regolazione del numero di giri a vuoto Fig. 50
Quando il dispositivo di taglio continua a girare a
vuoto, occorre correggere il numero di giri a vuoto.
1. Lasciare riscaldare il motore per 3-5 minuti, fa-
cendolo funzionare
(evitare numeri di giri elevati!).
2. Ruotare la vite di regolazione (S):
in senso orario
-- il numero di giri a vuoto aumenta (+)
in senso antiorario
-- il numero di giri a vuoto si riduce (–)
Il numero di giri a vuoto è pari a 3000 min-1
Rivolgersi al produttore qualora il dispositivo di taglio
continui comunque a funzionare a vuoto.
Non continuare in nessun caso a lavorare con il di-
spositivo!
Per qualsiasi danno dovuto al mancato rispetto
delle indicazioni riportate nelle presenti istru-
zioni per l'uso, la responsabilità ricade esclusi-
vamente sull'utente. Questo vale anche in caso
di modifiche non autorizzate allo strumento, uti-
lizzo di pezzi di ricambio, componenti applicati
e utensili di lavoro non autorizzati, impiego di-
verso e non conforme alla destinazione d'uso o
danni derivati dovuti all'utilizzo di componenti
difettosi.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Pezzi soggetti a usura
Anche in caso di utilizzo conforme alla destinazione
d'uso, alcuni componenti sono soggetti a normale
usura.
Tali componenti devono essere sostituiti regolarmen-
te a seconda del tipo e della durata di utilizzo. Fanno
parte di questi componenti, tra l'altro, l'utensile di ta-
glio e la piastra di tenuta.
m Avviso!
Utilizzare solo pezzi di ricambio e accessori originali
del produttore. In caso di inosservanza di tale indi-
cazione, è possibile una riduzione della potenza, il
presentarsi di lesioni, nonché un decadimento della
garanzia.
Avvertenza importante in caso di riparazione:
In caso di restituzione dello strumento per riparazio-
ne, tenere presente che lo strumento, per motivi di
sicurezza, deve essere rispedito alla stazione di as-
sistenza tecnica senza olio né benzina.
Ordine di pezzi di ricambio
In caso di ordinazione di pezzi di ricambio, è neces-
sario indicare quanto segue;
• Modello dello strumento
• Numero articolo dello strumento
Pezzi di ricambio / accessori
Per i set di taglio elencati qui, è sempre possibile uti-
lizzare il dispositivo di protezione fornito con la mac-
china
Tagliaerba / decespugliatore:
Bobina di fili Ø450
Bobina di fili TRICORD Ø450
Bobina di fili TRICORD Ø2,8mmx4m
3 lame dentate Ø 255 x 1,4
Protezione da trasporto delle 3 lame dentate
4 lame dentate Ø 255 x 1,5
Protezione da trasporto delle 4 lame dentate
8 lame dentate Ø 255 x 1,5
Protezione da trasporto delle 8 lame dentate
Scudo di protezione tagliaerba
Potatrice ad asta:
Catena della sega Oregon 91PJ040X
Barra di guida Oregon 100SDEA318
Protezione da trasporto catena
Prolunga per potatrice ad asta
Tosasiepi:
Lame per tosasiepi 400mm
Protezione da trasporto lame 400mm
7910700707
7910702702
7910702704
7910700702
3904801065
7910700705
3904801066
7910700711
3904801066
3904803034
7910700704
3904801037
3904801039
7910700710
7910700703
3904801043
IT | 169
