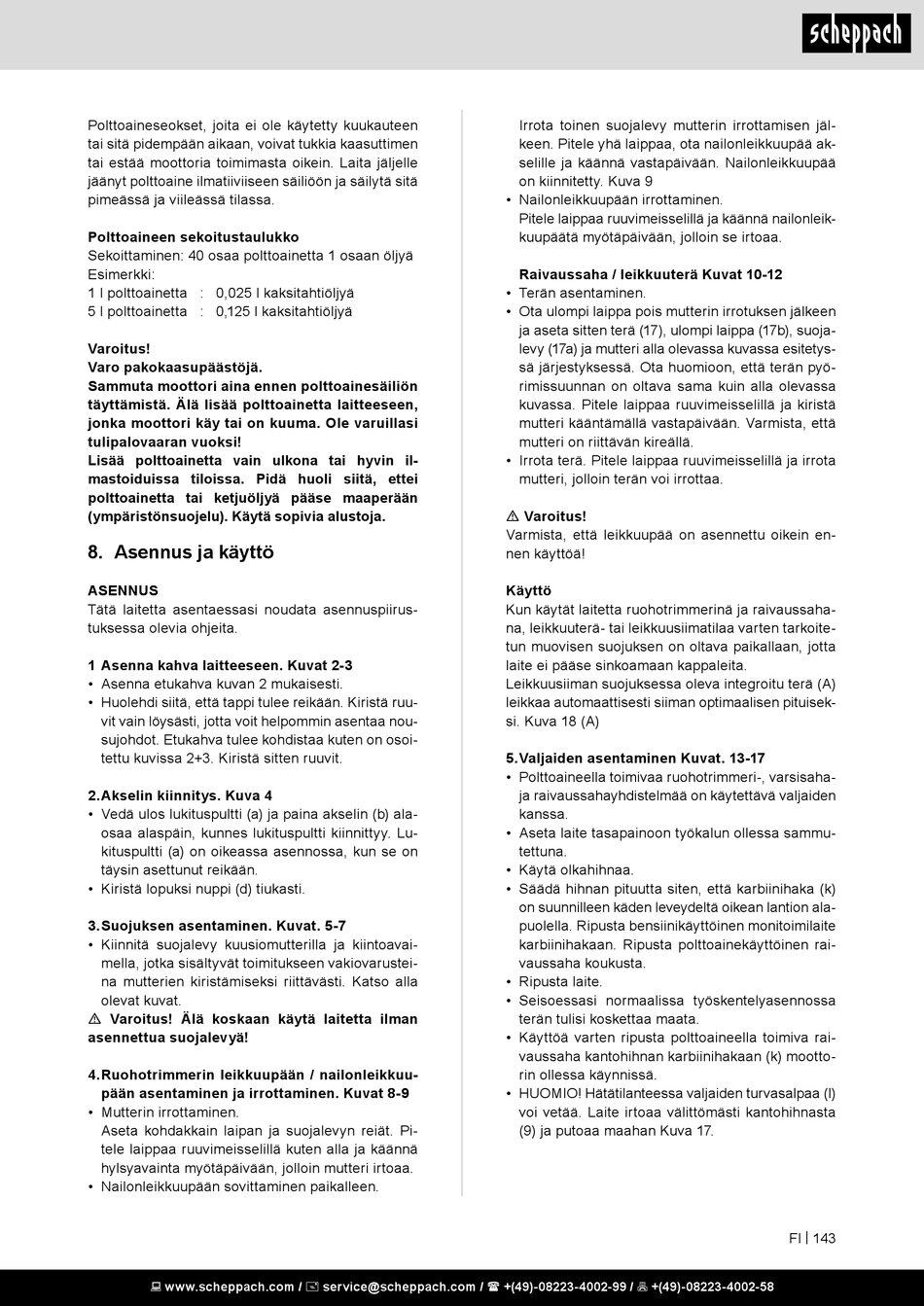

Polttoaineseokset, joita ei ole käytetty kuukauteen
tai sitä pidempään aikaan, voivat tukkia kaasuttimen
tai estää moottoria toimimasta oikein. Laita jäljelle
jäänyt polttoaine ilmatiiviiseen säiliöön ja säilytä sitä
pimeässä ja viileässä tilassa.
Polttoaineen sekoitustaulukko
Sekoittaminen: 40 osaa polttoainetta 1 osaan öljyä
Esimerkki:
1 l polttoainetta : 0,025 l kaksitahtiöljyä
5 l polttoainetta : 0,125 l kaksitahtiöljyä
Varoitus!
Varo pakokaasupäästöjä.
Sammuta moottori aina ennen polttoainesäiliön
täyttämistä. Älä lisää polttoainetta laitteeseen,
jonka moottori käy tai on kuuma. Ole varuillasi
tulipalovaaran vuoksi!
Lisää polttoainetta vain ulkona tai hyvin il-
mastoiduissa tiloissa. Pidä huoli siitä, ettei
polttoainetta tai ketjuöljyä pääse maaperään
(ympäristönsuojelu). Käytä sopivia alustoja.
8. Asennus ja käyttö
ASENNUS
Tätä laitetta asentaessasi noudata asennuspiirus-
tuksessa olevia ohjeita.
1 Asenna kahva laitteeseen. Kuvat 2-3
• Asenna etukahva kuvan 2 mukaisesti.
• Huolehdi siitä, että tappi tulee reikään. Kiristä ruu-
vit vain löysästi, jotta voit helpommin asentaa nou-
sujohdot. Etukahva tulee kohdistaa kuten on osoi-
tettu kuvissa 2+3. Kiristä sitten ruuvit.
2. Akselin kiinnitys. Kuva 4
• Vedä ulos lukituspultti (a) ja paina akselin (b) ala-
osaa alaspäin, kunnes lukituspultti kiinnittyy. Lu-
kituspultti (a) on oikeassa asennossa, kun se on
täysin asettunut reikään.
• Kiristä lopuksi nuppi (d) tiukasti.
3. Suojuksen asentaminen. Kuvat. 5-7
• Kiinnitä suojalevy kuusiomutterilla ja kiintoavai-
mella, jotka sisältyvät toimitukseen vakiovarustei-
na mutterien kiristämiseksi riittävästi. Katso alla
olevat kuvat.
m Varoitus! Älä koskaan käytä laitetta ilman
asennettua suojalevyä!
4. Ruohotrimmerin leikkuupään / nailonleikkuu-
pään asentaminen ja irrottaminen. Kuvat 8-9
• Mutterin irrottaminen.
Aseta kohdakkain laipan ja suojalevyn reiät. Pi-
tele laippaa ruuvimeisselillä kuten alla ja käännä
hylsyavainta myötäpäivään, jolloin mutteri irtoaa.
• Nailonleikkuupään sovittaminen paikalleen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Irrota toinen suojalevy mutterin irrottamisen jäl-
keen. Pitele yhä laippaa, ota nailonleikkuupää ak-
selille ja käännä vastapäivään. Nailonleikkuupää
on kiinnitetty. Kuva 9
• Nailonleikkuupään irrottaminen.
Pitele laippaa ruuvimeisselillä ja käännä nailonleik-
kuupäätä myötäpäivään, jolloin se irtoaa.
Raivaussaha / leikkuuterä Kuvat 10-12
• Terän asentaminen.
• Ota ulompi laippa pois mutterin irrotuksen jälkeen
ja aseta sitten terä (17), ulompi laippa (17b), suoja-
levy (17a) ja mutteri alla olevassa kuvassa esitetys-
sä järjestyksessä. Ota huomioon, että terän pyö-
rimissuunnan on oltava sama kuin alla olevassa
kuvassa. Pitele laippaa ruuvimeisselillä ja kiristä
mutteri kääntämällä vastapäivään. Varmista, että
mutteri on riittävän kireällä.
• Irrota terä. Pitele laippaa ruuvimeisselillä ja irrota
mutteri, jolloin terän voi irrottaa.
m Varoitus!
Varmista, että leikkuupää on asennettu oikein en-
nen käyttöä!
Käyttö
Kun käytät laitetta ruohotrimmerinä ja raivaussaha-
na, leikkuuterä- tai leikkuusiimatilaa varten tarkoite-
tun muovisen suojuksen on oltava paikallaan, jotta
laite ei pääse sinkoamaan kappaleita.
Leikkuusiiman suojuksessa oleva integroitu terä (A)
leikkaa automaattisesti siiman optimaalisen pituisek-
si. Kuva 18 (A)
5. Valjaiden asentaminen Kuvat. 13-17
• Polttoaineella toimivaa ruohotrimmeri-, varsisaha-
ja raivaussahayhdistelmää on käytettävä valjaiden
kanssa.
• Aseta laite tasapainoon työkalun ollessa sammu-
tettuna.
• Käytä olkahihnaa.
• Säädä hihnan pituutta siten, että karbiinihaka (k)
on suunnilleen käden leveydeltä oikean lantion ala-
puolella. Ripusta bensiinikäyttöinen monitoimilaite
karbiinihakaan. Ripusta polttoainekäyttöinen rai-
vaussaha koukusta.
• Ripusta laite.
• Seisoessasi normaalissa työskentelyasennossa
terän tulisi koskettaa maata.
• Käyttöä varten ripusta polttoaineella toimiva rai-
vaussaha kantohihnan karbiinihakaan (k) mootto-
rin ollessa käynnissä.
• HUOMIO! Hätätilanteessa valjaiden turvasalpaa (l)
voi vetää. Laite irtoaa välittömästi kantohihnasta
(9) ja putoaa maahan Kuva 17.
FI | 143
