SMA Wechselrichter „older generation"
Besonderheiten
RS485-Schnittstelle nicht integriert Piggy Back nachrüsten (je nach Wechelrichtertyp unterschiedlich –
beachten Sie die Hinweise des Herstellers!)
Anschlussort: im Wechselrichter innen (am Piggy Back)
Busadresse muss nicht vergeben werden
3-polige Verkabelung
Installation
Wechselrichter und smart1® stromlos schalten
PiggyBack einbauen
Wechselrichter 1 mit smart1® verkabeln
Wechselrichter 2 und weitere Wechselrichter verkabeln
Am letzten Wechselrichter Jumper auf Stellung A setzen

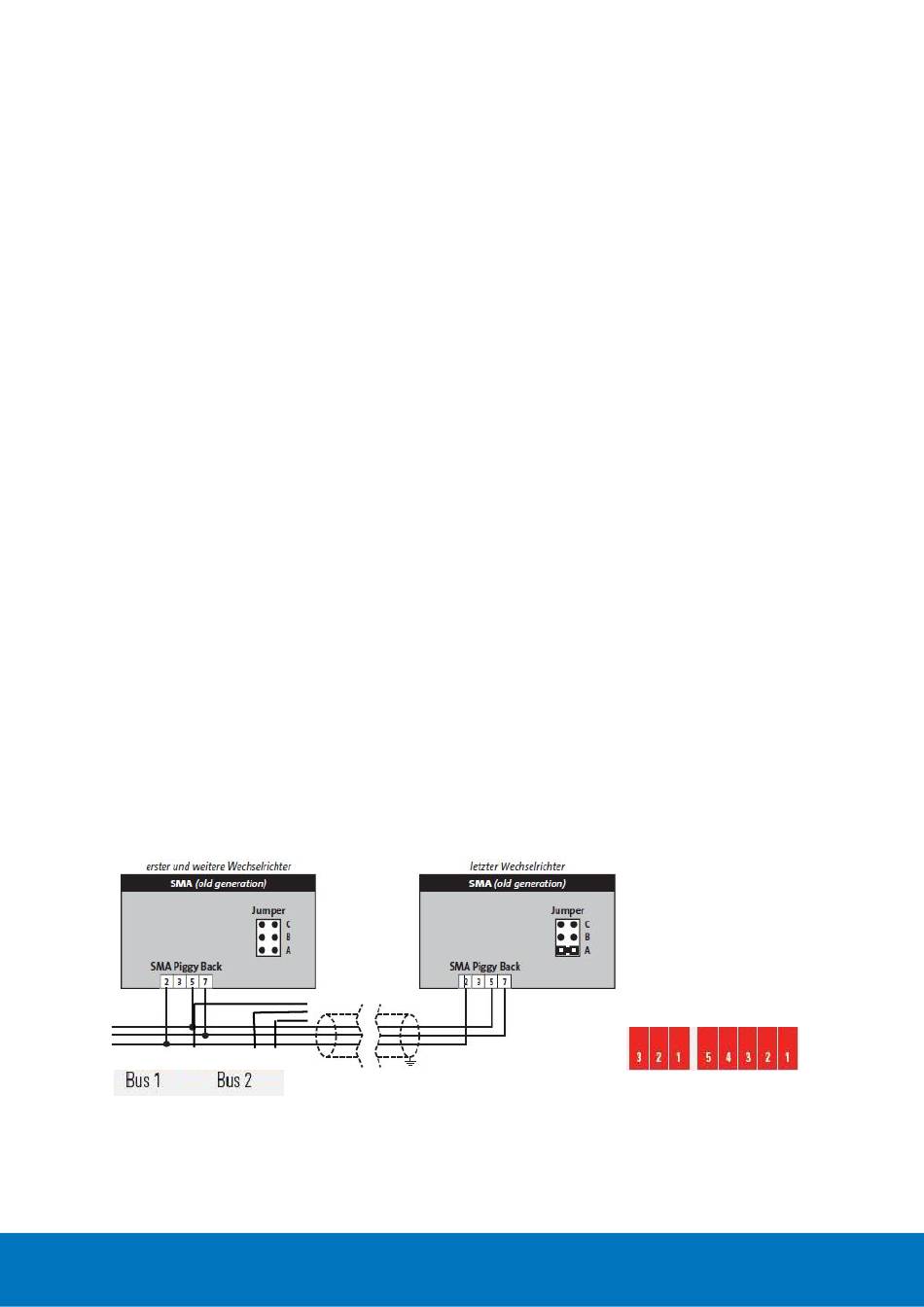

Anschlussschema SMA „older generation"
Die Verkabelung an den smart1® erfolgt über ein selbst konfektioniertes Datenkabel.
Führen Sie das Buskabel unbedingt durch den mitgelieferten Isolierschlauch.
Verbinden Sie die Klemme 5 (Gnd) des Wechselrichters über das beiliegende Kabel und dem Flachstecker
mit dem Gehäuse wie in der Anleitung von SMA beschrieben!
Alle Wechselrichter mit geschirmtem 3-poligem Kabel verbinden.
Klemmen Sie die Buskabel nach obigen Schaltplan an.
Stecken Sie am letzten Wechselrichter den Jumper auf Position A (alle anderen Wechselrichter ohne
Jumper)
®
