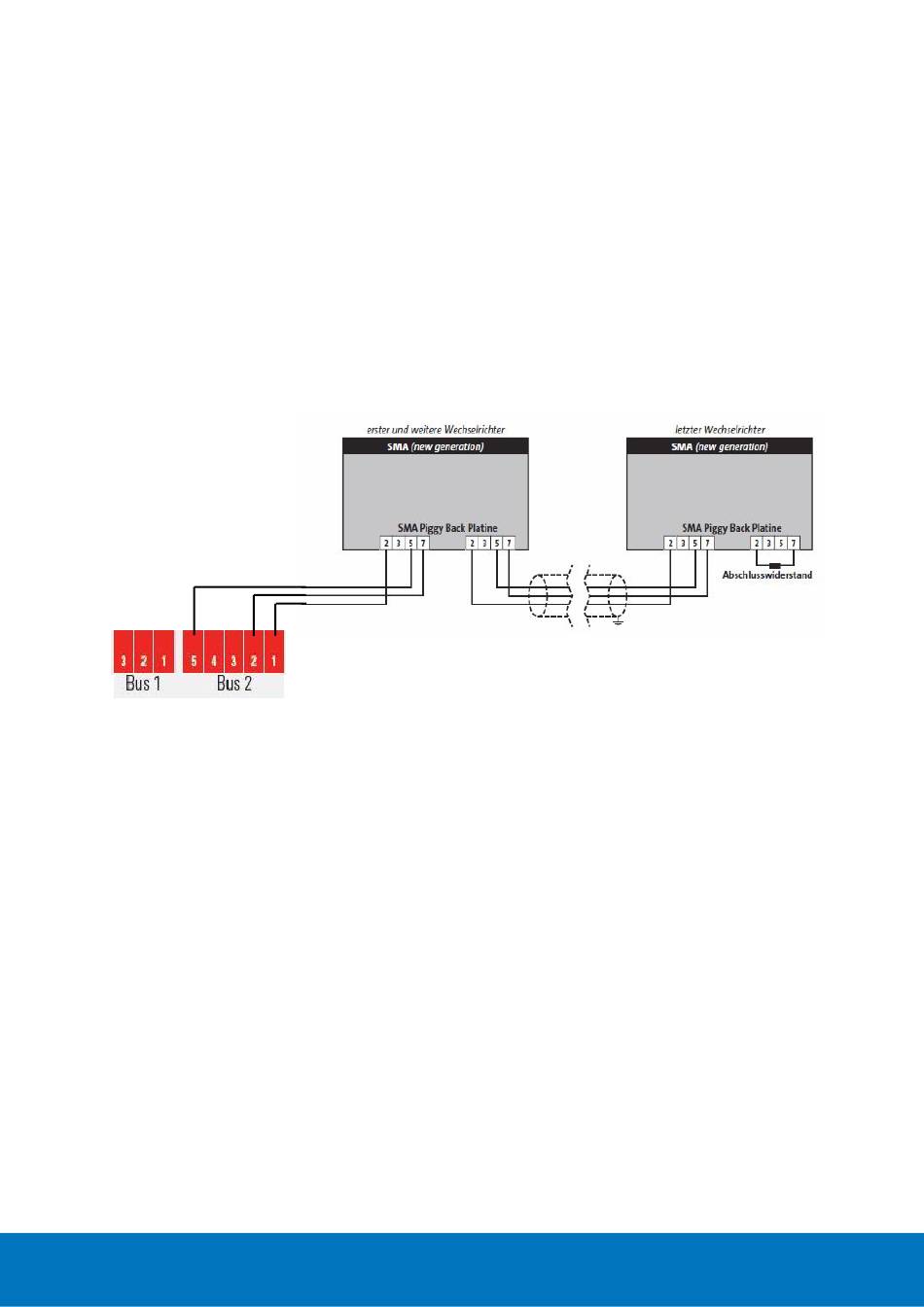

Anschlussschema SMA „new generation"

Die Verkabelung an den smart1® erfolgt über ein selbst konfektioniertes Datenkabel.

Führen Sie die Buskabel durch die Kabelverschraubung und umwickeln den Schirm mit den beigefügten
Kupfermanteln.

Stecken Sie das Kabel mit dem Kupfermantel so in die Kabelaufnahme, dass der Schirm und das
Kupferblech guten Kontakt haben.

Alle weiteren Wechselrichter verbinden mit geschirmtem 3-poligem Kabel.

Klemmen Sie die Buskabel nach obigem Schaltplan an.

Verwenden Sie am letzten Wechselrichter den Abschlusswiderstand, der standardmäßig bei jedem
Wechselrichter gesetzt ist (stellen Sie sicher dass dieser nur beim letzten Wechselrichter gesetzt ist)
®
