Schritt 2: Installation RS458 MODBUS Zähler Direkt
Als nächstes ist es Notwendig der RS485 Messzähler des Heizstabes zu installieren.

Einbauort

Der Modbus Zähler wird zur Messung der des Heizstabes verwendet. Der Zähler muss also die
Leistungsaufnahme des Heizstabes/Thyristorstellers Messen und VOR dem Thyristorsteller verbaut werden
(nicht im LAST-Abgang).

Verkabelung

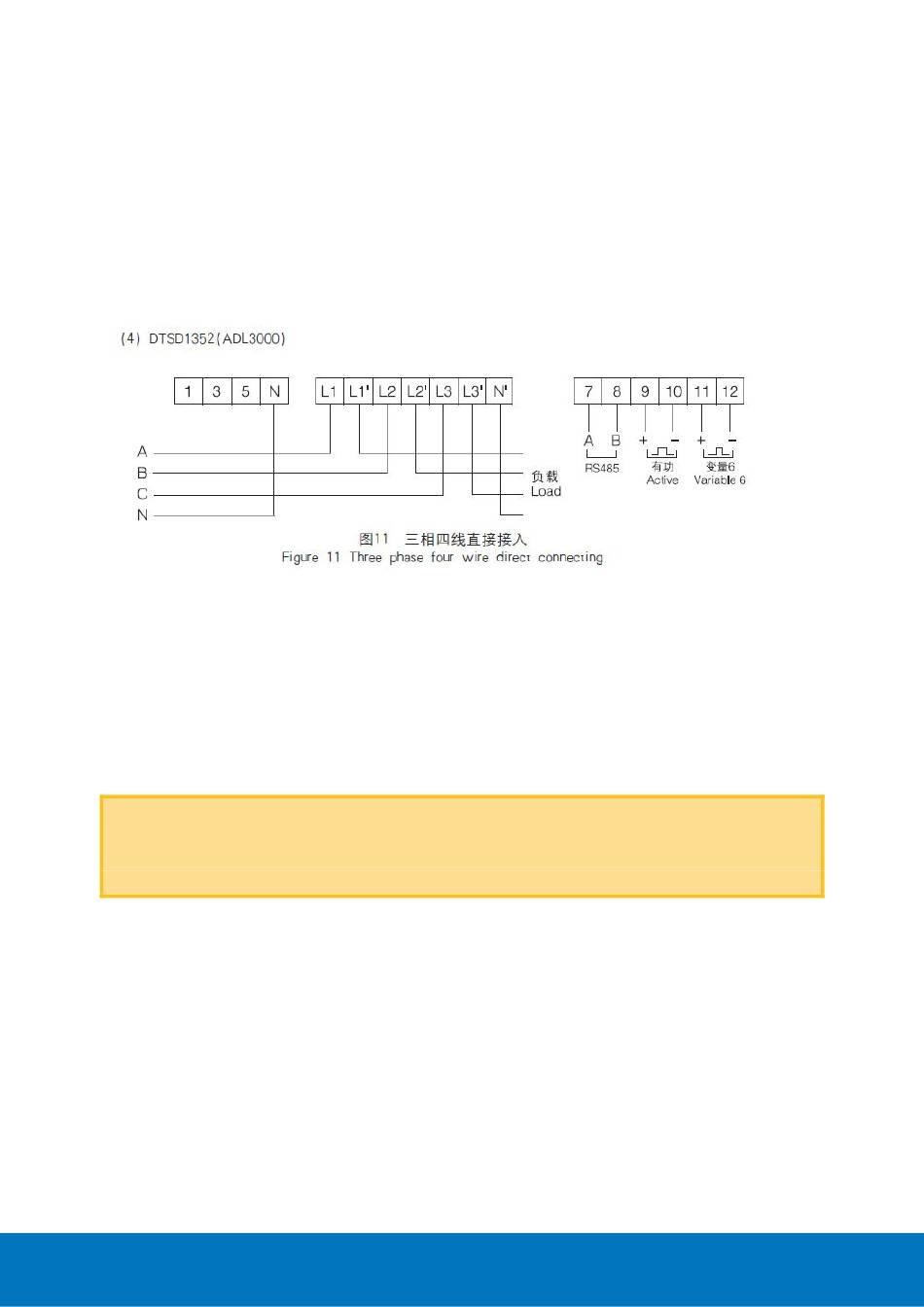

L1, L2, L3 und N werden von unten nach oben durchverkabelt (unten Eingang oben Ausgang). A und B des RS485
Bus werden an klemme 7 (A) und 8 (B) verkabelt. Masse ist nicht erforderlich.
Es wird empfohlen für die RS485 Busverkabelung ausschließlich geschirmte verdrillte volladrige Kabel zu
verwenden (CAT6/7). Weiters soll ein verdrilltes Aderpaar für A und B verwendet werden.
A und B des Wärmepumpen-Zähler müssen auf A und B des RS485 Zweirichtungszähler am
Netzverknüpfungspunkt verkabelt werden.
ACHTUNG:
Verwenden Sie ein geeignetes RS485 Kabel und beachten Sie die Ordnungsgemäße RS485 Verkabelung.
Verwenden sie Optimalerweise ein geschirmtes CAT6/7 Kabel und verwenden Sie ein verdrilltes Adern paar.
Mehr dazu in der Kategorie „Verkabelungshinweise RS485"
®
