Solaredge; Anschluss Des Kommunikationskabels; Busabschluss-Widerstand Aktivieren; Einstellungen Am Wechselrichter - smart1 EASY Installationsanleitung

SOLAREDGE

SolarEdge Wechselrichter werden über den integrierte RS485 Kommunikationsanschluss des Wechselrichters an
des EMS angeschlossen. Sollte dieser bereits belegt sein (z.B. durch einen Zähler) muss zusätzlich das RS485
Erweiterungsmodul im Wechselrichter nachgerüstet werden.
Der RS485-Bus kann so konfiguriert werden, dass entweder eine Verbindung an das EMS oder eine Master-
Slave-Verbindung zwischen SolarEdge Wechselrichtern unterstützt wird. Daher kann ein Slave-Wechselrichter
auf demselben RS485-Port nicht gleichzeitig mit einem Master-Wechselrichter und dem EMS kommunizieren.
HINWEIS
Wenn bereits ein Zähler installiert und am Wechselrichter angeschlossen wurde, so dient dies in
den meisten Fällen der prozentualen Wirkleistungsreduzierung. Diese Wirkleistungsreduzierung
ist bereits im EMS enthalten und kann die ggf. installiert vollends ersetzen.

Anschluss des Kommunikationskabels

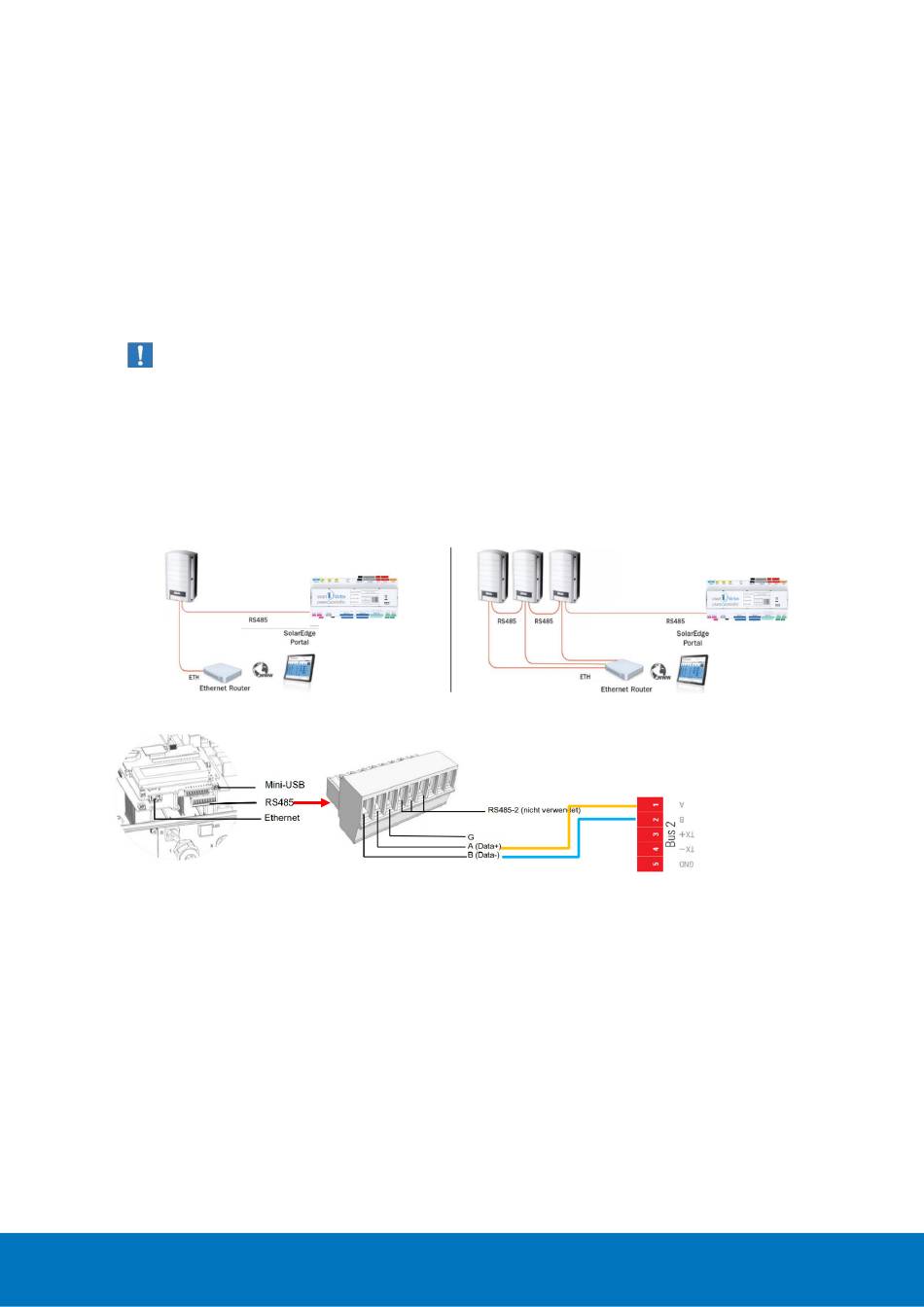

Der Anschluss erfolgt über die integrierte RS485-Schnittstelle zwischen Solar Edge Wechselrichter und EMS. Die
Verkabelung zwischen dem ersten Wechselrichter und dem EMS erfolgt 2-polig zwischen BUS-2 des EMS und
der RS485 Buchse des Wechselrichters. Bitte beachten sie die empfohlen Kabeltype sowie Ausführungshinweise
im vorgehenden Kapitel (Zu verwendende Kabeltypen).

Busabschluss-Widerstand aktivieren

Um Störungen aufgrund von Reflexionen am Ende des Kommunikationskabels zu minimieren, muss die Leitung
mit einem Widerstand abgeschlossen werden. SolarEdge Wechselrichter bieten die Möglichkeit, per Schalter
einen solchen Widerstand ein- oder auszuschalten. Bitte beachten sie dazu die Bedienungsanleitung des
Wechselrichters.

Einstellungen am Wechselrichter

Ändern Sie im Menü des Wechselrichters unter dem Punkt „Kommunikation" die folgenden Einstellungen:

RS485-1 Konf  Gerätetyp auf „Nicht-SE Logger" ändern

RS485-1 Konf  Protokoll auf „SunSpec" ändern

RS485-1 Konf  Geräte-ID und geben Sie dort die Adresse ein (ein eindeutiger Wert zwischen 1...100)
o Wir empfehlen die Adressen aufsteigend mit 1 beginnend zu vergeben
®
