DANFOSS Wechselrichter

Besonderheiten


UniLynx und TripleLynx Geräte werden erkannt

RS485-Schnittstelle integriert bei UniLynx-Geräten ab Baujahr 2/2007

RS485-Schnittstelle integriert bei allen TripleLynx Geräten

Anschlussort: RJ45-Buchsen am Wechselrichter rechts außen unter der Abdeckung

Busadresse muss nicht vergeben werden

4-polige Verkabelung

Installation


Wechselrichter und smart1® stromlos schalten

Wechselrichter 1 mit smart® verkabeln (Anschluss auf Buchse RJ45)

Wechselrichter 2 und weitere Wechselrichter verkabeln (Verbindung über Ethernet Patchkabel)

Am letzten Wechselrichter Abschlussstecker stecken

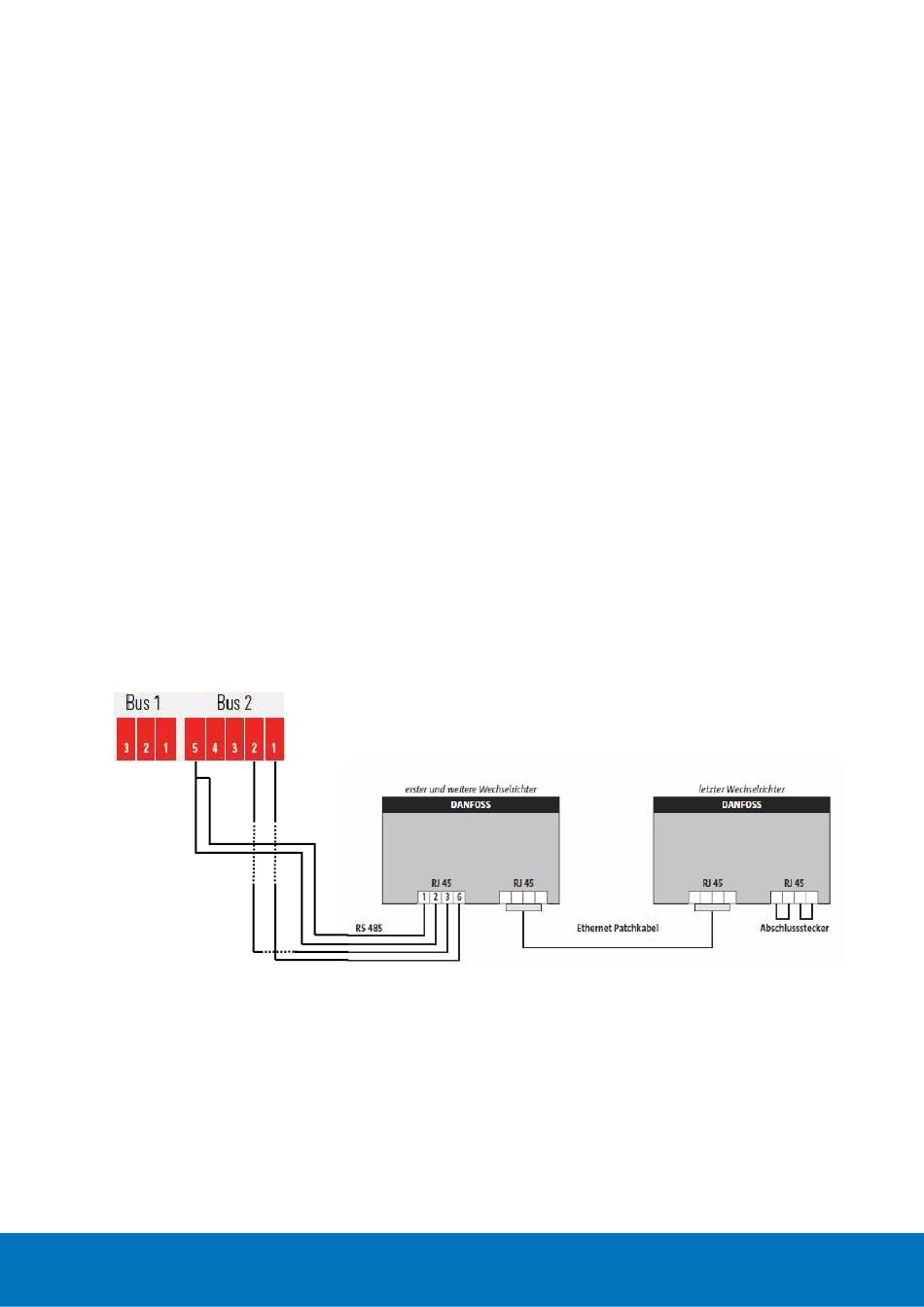

Anschlussschema DANFOSS


Die Verkabelung an den smart1® erfolgt über ein selbst konfektioniertes Datenkabel. Weitere
Wechselrichter können durch Ethernet-Patchkabel verbunden werden.

Alle Wechselrichter mit Ethernet-Patchkabel verbinden (RJ45-Buchsen rechts unter der Abdeckung).

Am letzten Wechselrichter Abschlussstecker stecken.
®
