Schritt 1: Installation Thyristorsteller und Heizstab

Der Thyristorsteller wird verwendet um die Leistung des Heizstabes stufenlos zu regeln. Damit dies möglich ist
muss die Phase des Heizstabes unterbrochen werden und über den Thyristorsteller geschleift werden.
Achten Sie bei der Wahl des Einbauortes des Thyristorstellers darauf, dass die entstandene Wärme abgeführt
werden kann.

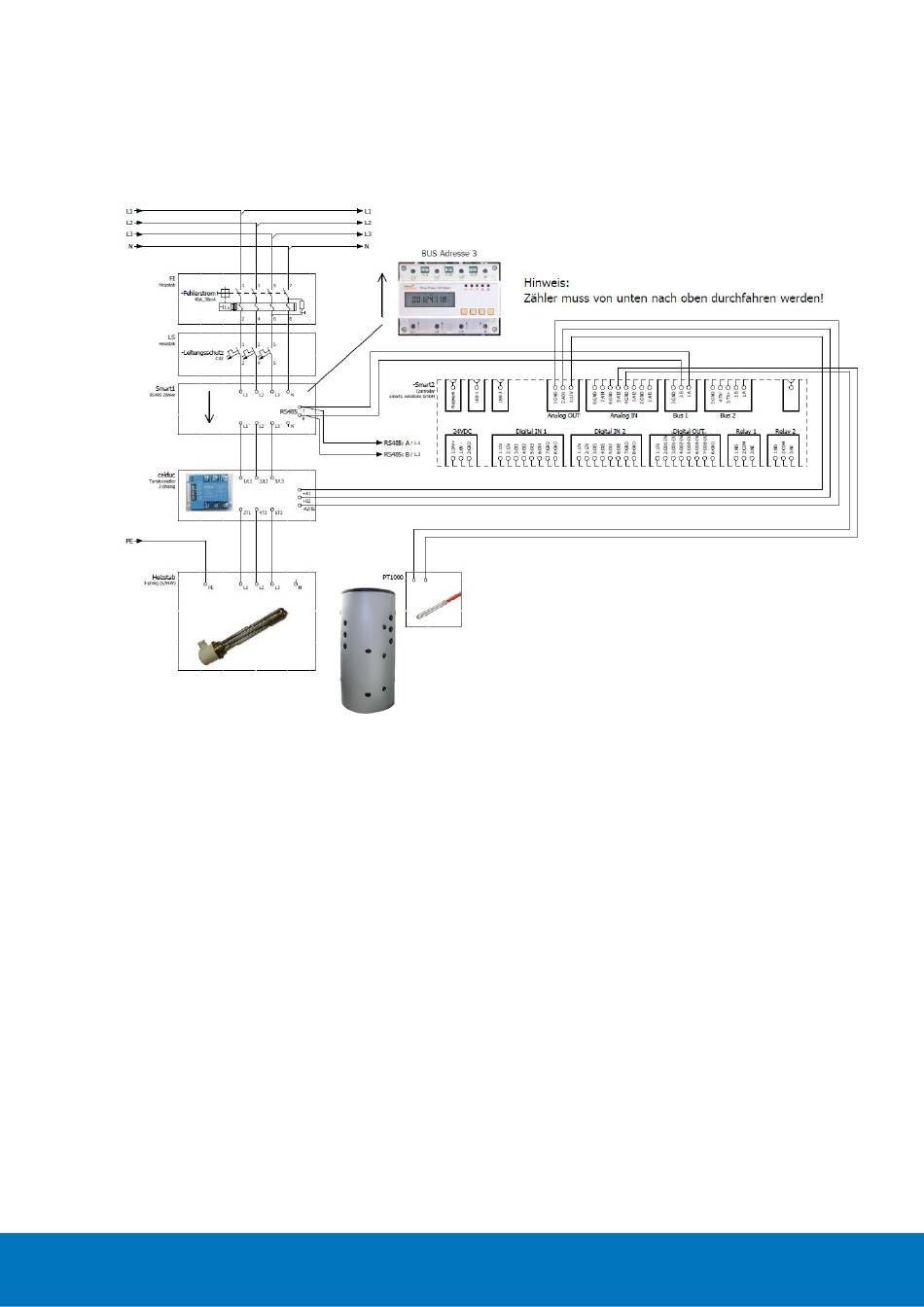

Der Thyristorsteller wird über 3 Adern mit dem Analogausgang AO_1 mit dem smart1 verkabelt. Da der
Thyristorsteller mit einem analogen Signal angesteuert wird, ist darauf zu achten, dass so wenig wie möglich
Störungen auf der Signalleistung sind. Weiters wird empfohlen ein verdrilltes geschirmtes Kabel (STP) zu
verwenden, beispielsweise ein CAT6 Netzwerkkabel. Die Leistung von AO0/Control und GND sollte ein verdrilltes
Adern Paar sein.
®
