Verkabelung des Zählers
Als nächstes ist es Notwendig der RS485 Messzähler der Wärmepumpe zu installieren.

Einbauort

Der Modbus Zähler wird zur Messung der Wärmepumpe Verwendet. Der Zähler muss also die
Leistungsaufnahme der Wärmepumpe Messen.

Verkabelung

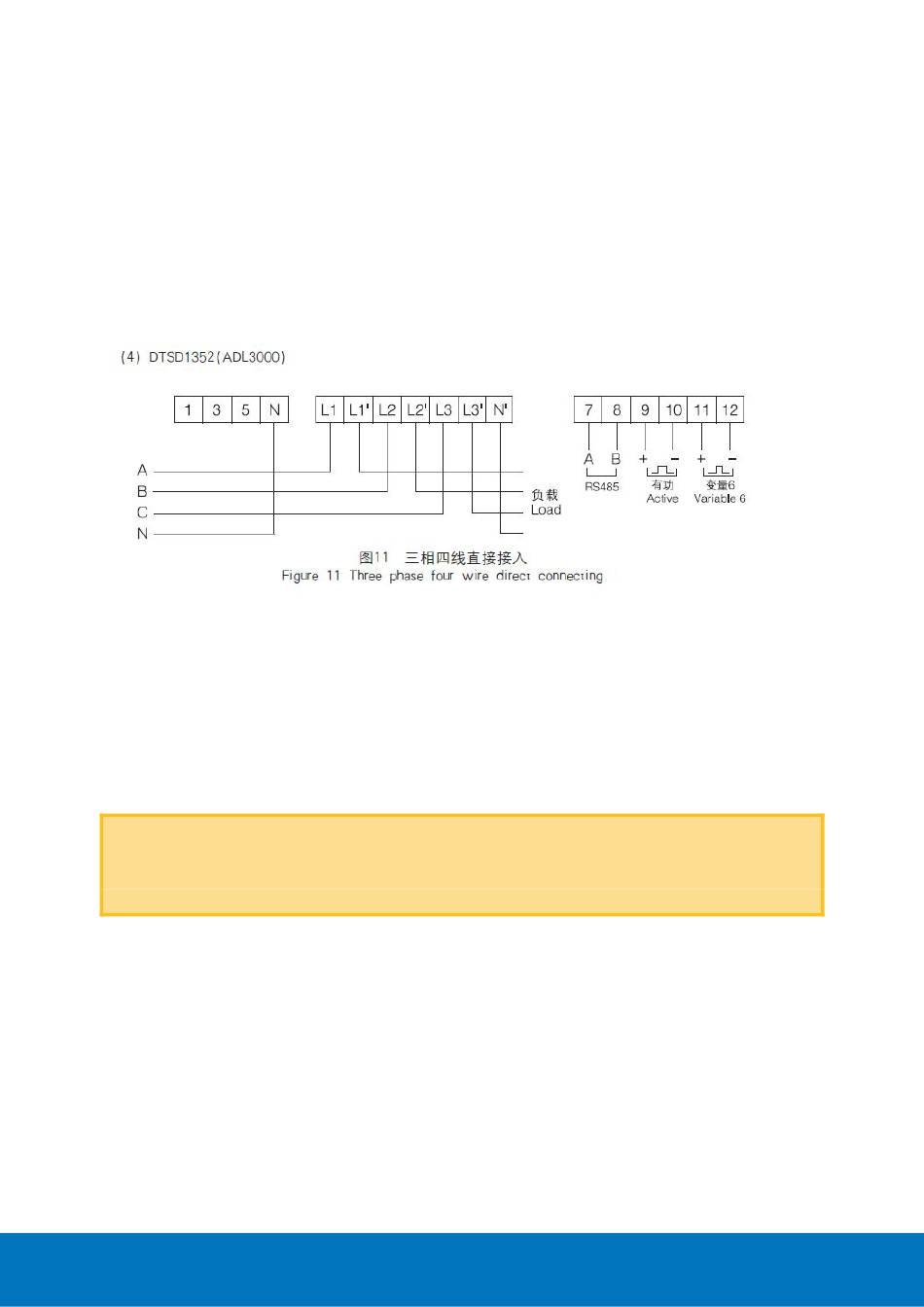

L1, L2, L3 und N werden von unten nach oben durchverkabelt (unten Eingang oben Ausgang). A und B des RS485
Bus werden an klemme 7 (A) und 8 (B) verkabelt. Masse ist nicht erforderlich.
Es wird empfohlen für die RS485 Busverkabelung ausschließlich geschirmte verdrillte volladrige Kabel zu
verwenden (CAT6/7). Weiters soll ein verdrilltes Aderpaar für A und B verwendet werden.
A und B des Wärmepumpen-Zähler müssen auf A und B des RS485 Zweirichtungszähler am
Netzverknüpfungspunkt verkabelt werden.
ACHTUNG:
Verwenden Sie ein geeignetes RS485 Kabel und beachten Sie die Ordnungsgemäße RS485 Verkabelung.
Verwenden sie Optimalerweise ein geschirmtes CAT6/7 Kabel und verwenden Sie ein verdrilltes Adern paar.
Mehr dazu in der Kategorie „Verkabelungshinweise RS485"
®
