FRONIUS IGPLUS Wechselrichter (Alte generation)

Besonderheiten


RS422-Schnittstelle ist bei älteren Modellen nicht integriert. Fronius ComCard retrofit muss nachgerüstet
werden.

Anschlussort: RJ45-Buchsen im Wechselrichter innen (bei neueren Modellen mit 2 Rändelschrauben
ausklappbar)

Busadresse muss vergeben werden

4-polige Verkabelung mit 5-poligem Klemmleistenstecker

Installation


Wechselrichter und smart1® stromlos schalten

Fronius RS422 ComCard retrofit in Wechselrichter einbauen

Wechselrichter 1 mit smart1® verkabeln (Anschluss auf Buchse „IN")

Wechselrichter 2 und weitere Wechselrichter verkabeln (Anschluss abwechselnd „OUT" auf „IN" mit
Ethernet Patchkabel)

Am letzten Wechselrichter Abschlussstecker auf „OUT" stecken

Busadresse vergeben
Bitte beachten Sie Anschlusshinweise des Herstellers genau! Und stellen Sie sicher dass eine Fronius ComCard
retrofit eingebaut ist.
Für die Kommunikation benötigen Sie eine RS485-Schnittstellenkarte. Der Einbau dieser Karte wird in der Anleitung
des Wechselrichters beschrieben.

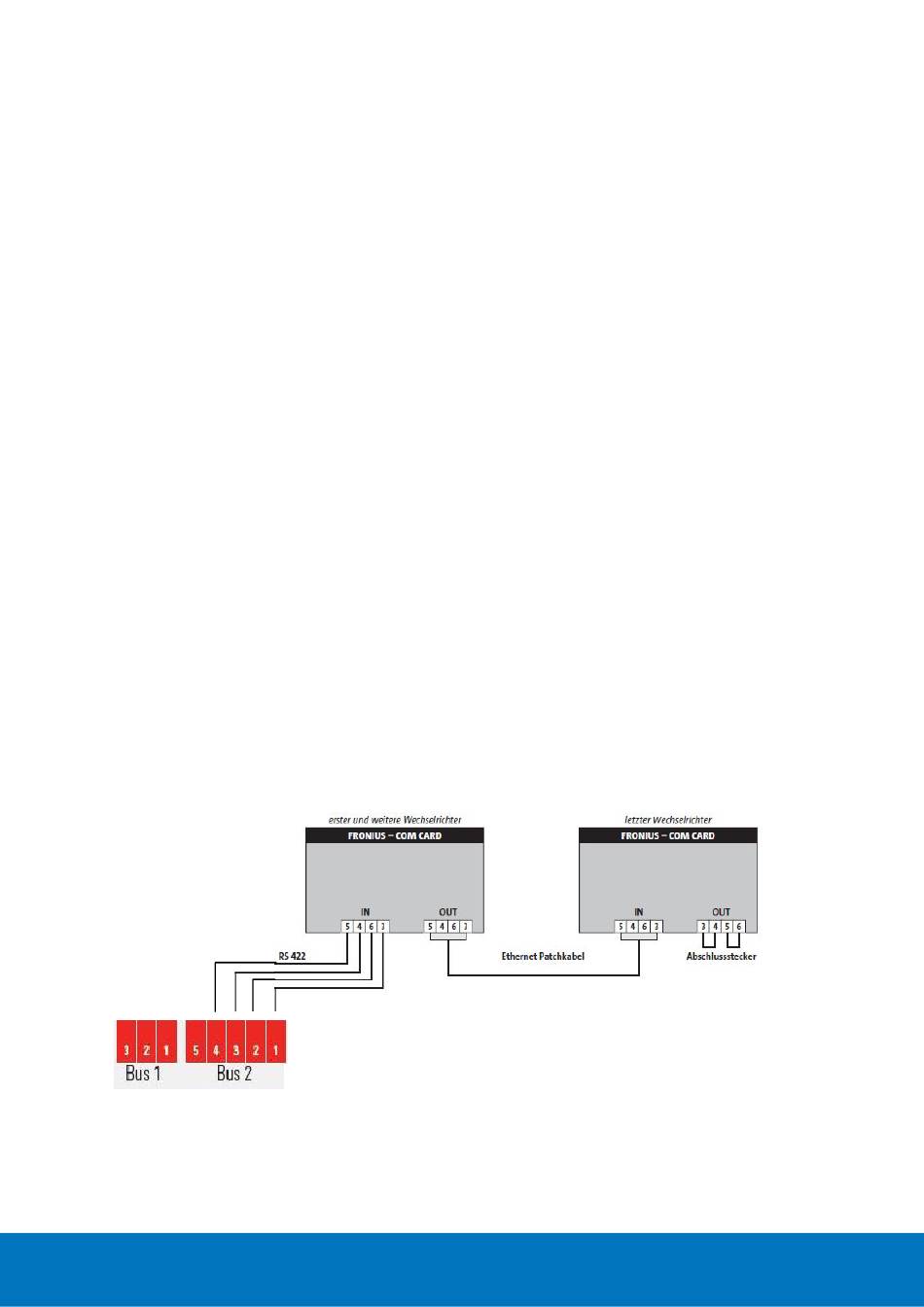

Anschlussschema FRONIUS


Die Verkabelung an den smart1® erfolgt über ein selbst konfektioniertes Datenkabel. Weitere
Wechselrichter können durch Ethernet-Patchkabel verbunden werden.

Alle Wechselrichter mit Ethernet-Patchkabel verbinden (In-Out einhalten!)

Am letzten Wechselrichter-Abschlussstecker auf „Out" stecken

Einstellung der Busadressen


Nach dem Einbau muss eine Busadresse im Display des Wechselrichters eingestellt werden.

Wir empfehlen die Adressen aufsteigend mit 1 beginnend zu vergeben.
®
