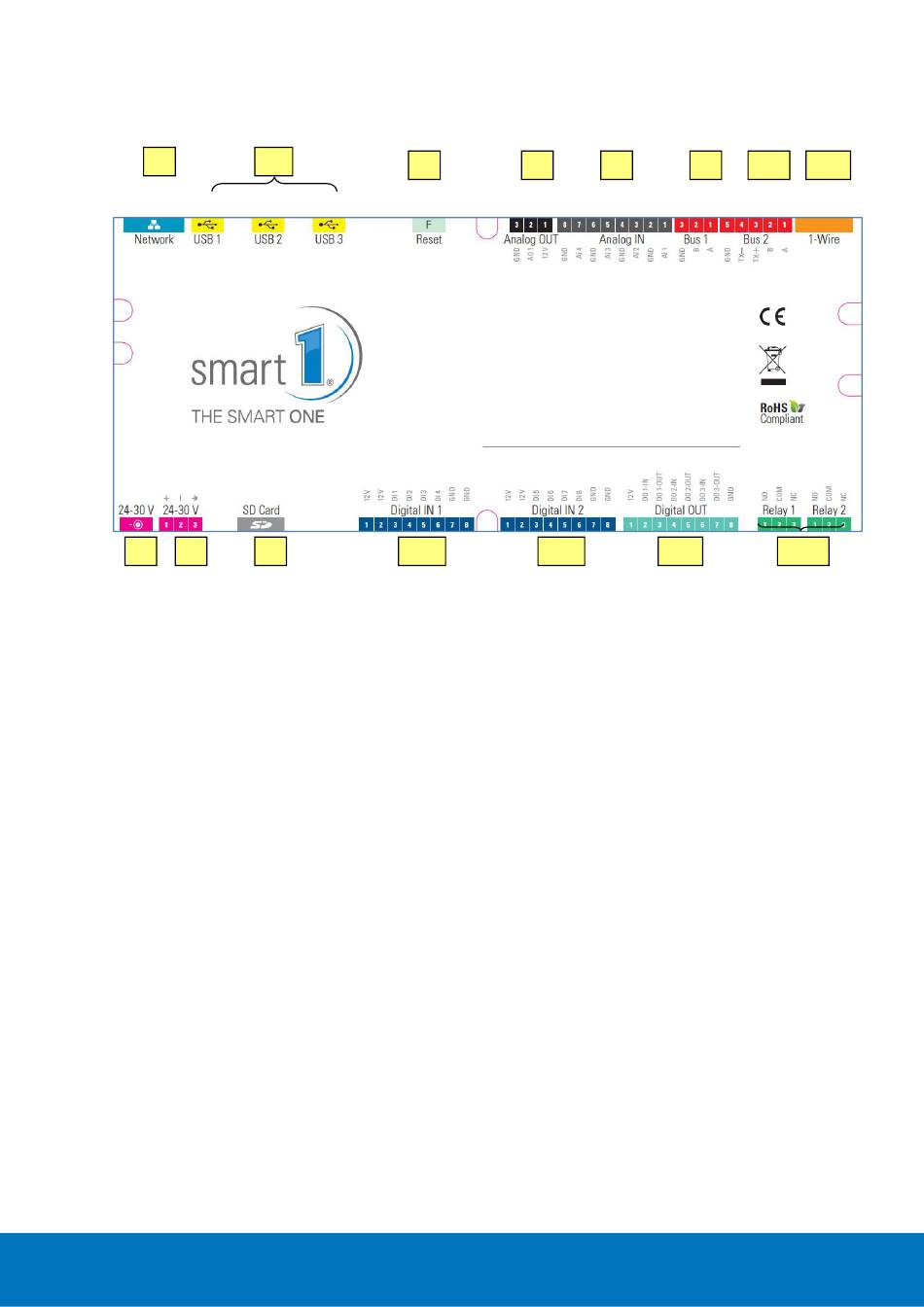

Schnittstellenübersicht
4 5
1 2 3
1. 12-30 V Stromversorgung, Buchse für Steckernetzteil
2. 12-30 V Stromversorgung
3. SD Kartenslot
4. LAN Ethernet, RJ45 Buchse
5. USB-Buchse 1-3
6. Reset Taster
7. Analogausgang 0-10 V
8. Analog input Analogeingänge
9. Bus 1 RS485 Schnittstelle
10. Bus 2 RS485/422 Kombi
11. 1-wire® Sensor Anschluss, RJ12
12. Digital input Digitaleingänge 12 VDC
13. Digital input Digitaleingänge 12 VDC
14. Digital output Digitalausgänge 12 VDC
15. 2x Relais 24 V/5 A
Kabeldurchbrüche
Im Gehäuseinneren sind insgesamt 9 Kabeldurchbrüche möglich

Unten: 4x M25, 4x M20;

Rückwand M30
®
