smart1 EASY Installationsanleitung Seite 183

EASY ENERGY CORE
12V
AO1
GND

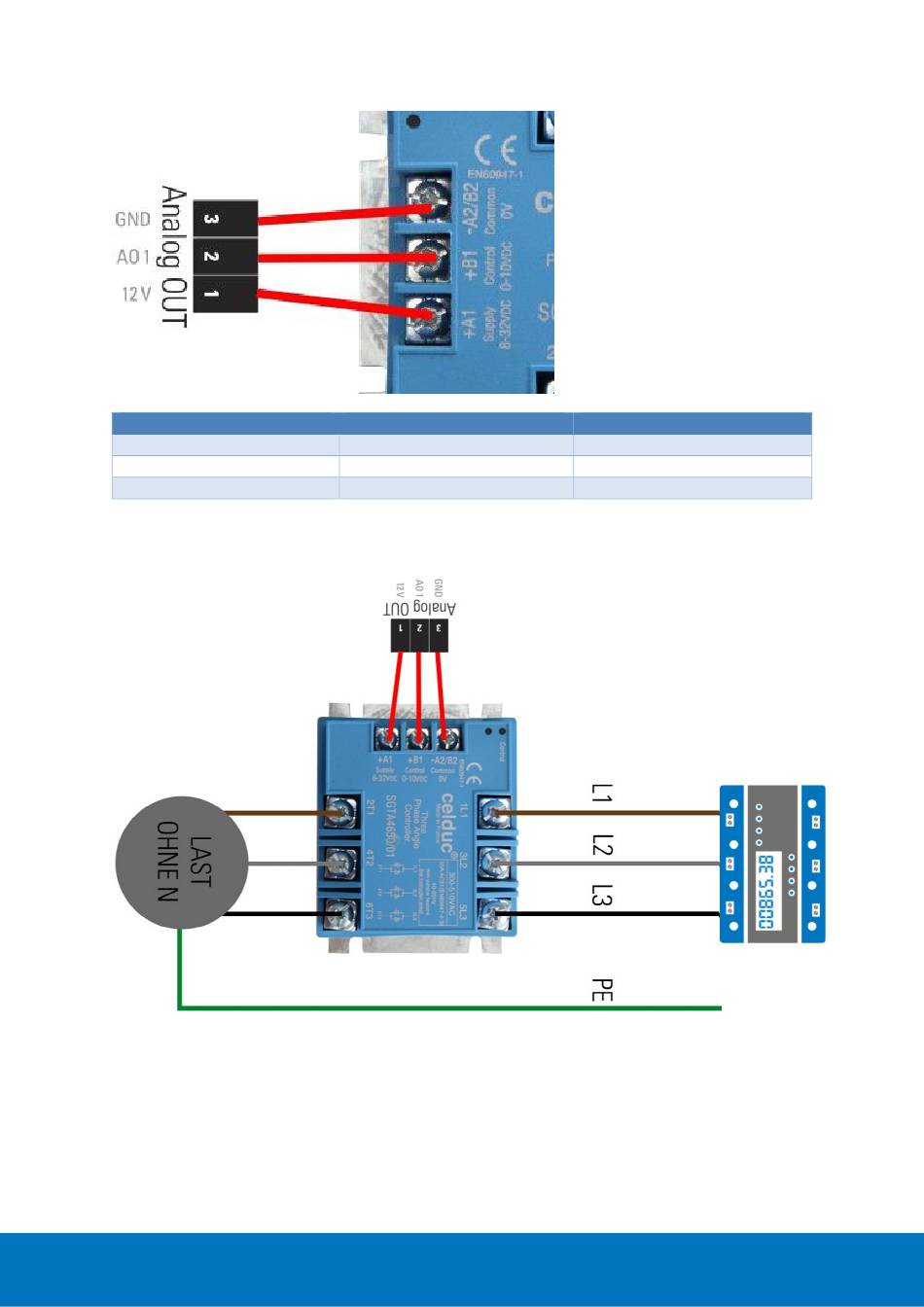

Die Last/Der Heizstab ist am Thyristorsteller wie folgt anzuschließen:
Beim dreiphasigen Thyristorsteller muss die Last sternförmig
sonst die Netzssynchronisation des Thyristorstellers nicht funktioniert und eine Regelung nicht möglich ist.
®
smart1 EASY INSTALLATIONSANLEITUNG
Thyristorsteller
+A1
+B1
-A2/B2
OHNE NEUTRALLEITER
Seite 183 von 234
Kommentar
Spannungsversorgung 12V
0-10V Signal
Ground
angeklemmt werden, da
© Copyright 2018 – All Rights Reserved
Document Version: 1.3 – 20.11.2018
