HOTWATER BASIC 9kW

HotWater Basic besteht aus 4 Komponenten:
Hinweis:
Da der Thyristorsteller Phasenanschnitt betreibt ist es unter Umständen erforderlich mit dem Energieversorger
Rücksprache zu halten. Weiters kann es erforderlich sein einen Netzfilter vorzuschalten.
®
smart1 EASY INSTALLATIONSANLEITUNG

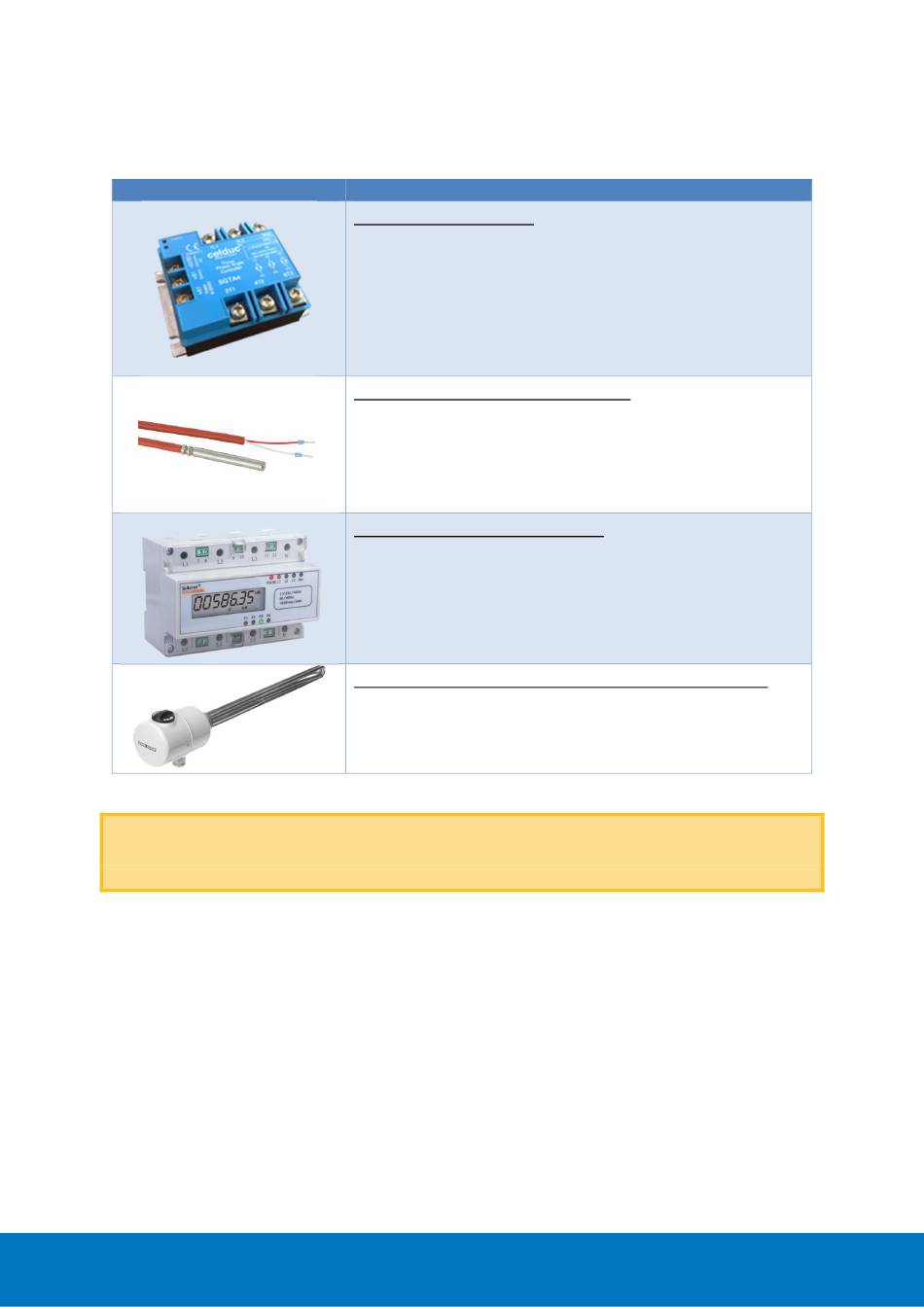

Komponentenbeschreibung
Thyristorsteller 9kW
Stufenloser Thyristorsteller zur Leistungssteuerung von ohmschen
Lasten. Der Thyristorsteller wird vom EASY ENERGY CORE über das 0-
10V Signal angesteuert und regelt so die Leistung die der Heizstab
aufnimmt.
PT1000 Hülsentemperaturfühler
Der PT1000 Hülsentemperaturfühler muss im Boiler/Puffer angebracht
werden um die aktuelle Wassertemperatur zu messen und somit beim
eingestellten Temperaturwert das aufheizen zu beenden.
RS485 Modbus Zähler Direkt
Der RS485 Modbus Zähler direkt misst die Aufnahme-Leistung des
Heizstabs. Dies hilft bei der Ermittlung des Wärmestroms und zur
Priorisierung der Komponenten.
Handelsüblicher Heizstab (NICHT ENTHALTEN)
Mit dem HotWater Basic können alle gängigen dreiphasigen Heizstäbe
bis zu 9kW verwendet werden. Es ist dabei darauf zu achten, dass diese
keinen Neutralleiter im Sternpunkt benötigen und ein STB und (optional)
ein Thermostat im Heizstab verbaut sind.
