smart1 EASY Installationsanleitung Seite 169

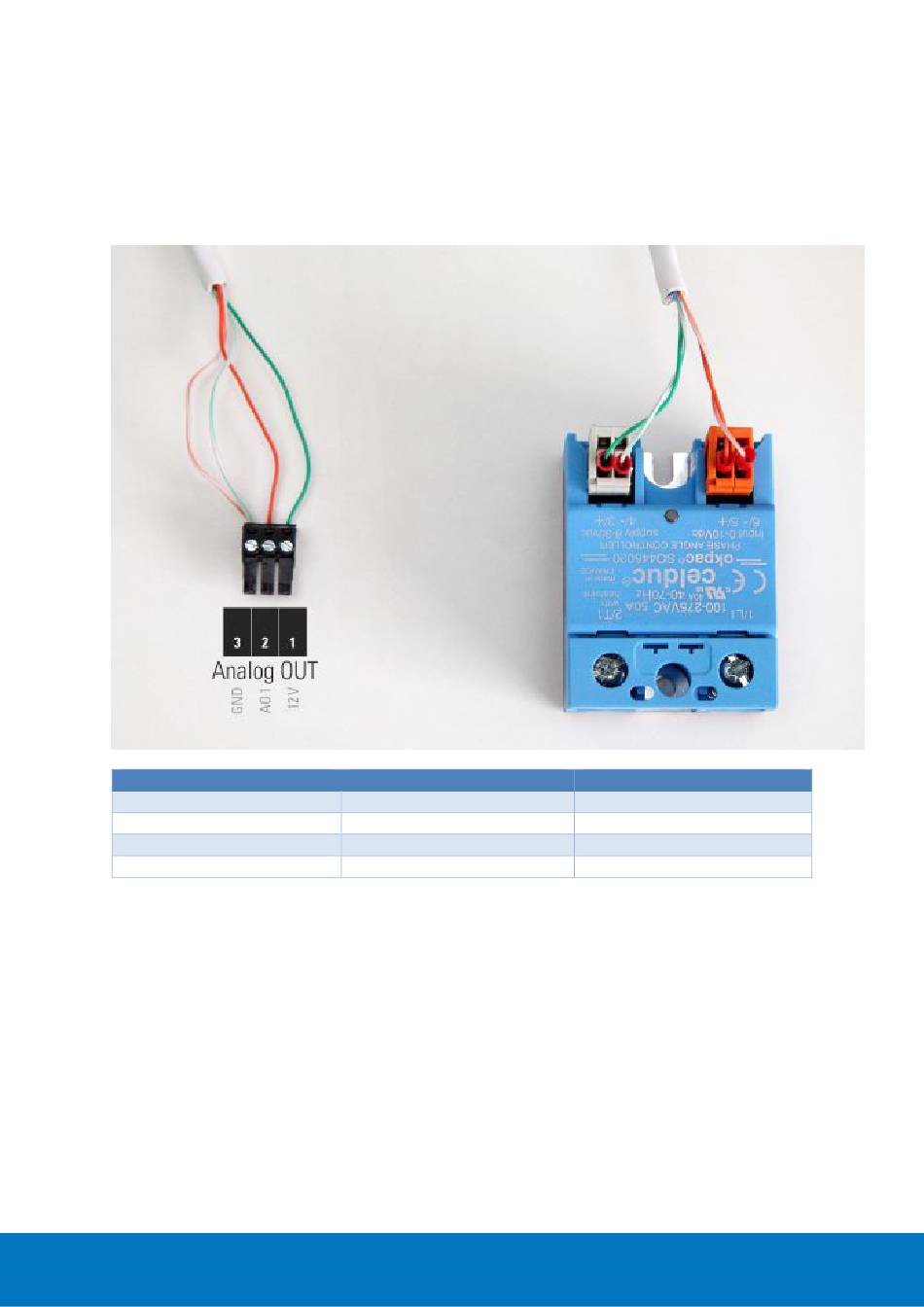

Der Thyristorsteller wird über 4 Adern mit dem Analogausgang AO_1 mit dem smart1 verkabelt. Da der
Thyristorsteller mit einem analogen Signal angesteuert wird, ist darauf zu achten, dass so wenig wie möglich
Störungen auf der Signalleistung sind. Weiters wird empfohlen ein verdrilltes geschirmtes Kabel (STP) zu
verwenden, beispielsweise ein CAT6 Netzwerkkabel. Die Leistung von AO0/Control und GND sollte ein verdrilltes
Adern Paar sein.
EASY ENERGY CORE
12V - GRÜN
AO1 - ORANGE
GND – GRÜN/W
GND – ORANGE/W
Die 2 GND können zusammengefasst werden.
®
smart1 EASY INSTALLATIONSANLEITUNG
Thyristorsteller
3/+ (links – weiße klemme)
5/+ (rechts – orange klemme)
4/- (links – weiße klemme)
6/- (rechts – orange klemme)
Seite 169 von 234
Kommentar
Spannungsversorgung 12V
0-10V Signal
Ground für Spannungsv.
Ground für 0-10V Signal
