Wählen Sie „Setup" → „Datcom" → „Busadresse" und stellen die gewünschte Adresse ein.

Einstellung der Busadressen laut Handbuch des Herstellers.

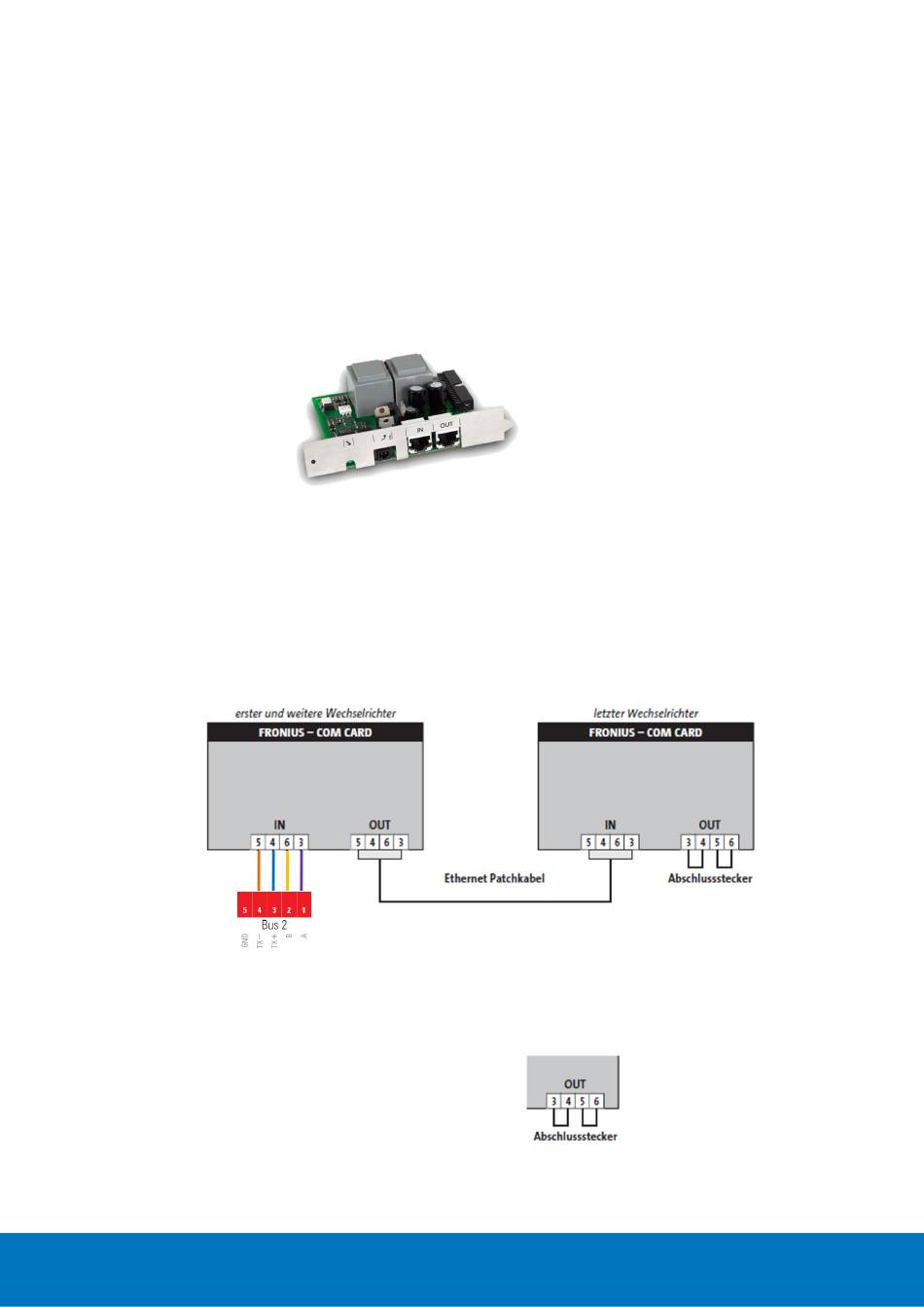

FRONIUS (ältere Modelle)
Fronius Wechselrichter der älteren Generation werde über eine RS422 Kommunikation eingebunden. Bei älteren
Fronius Wechselrichtern ist die RS422-Schnittstelle nicht werkseitig integriert. Eine Fronius ComCard retrofit
muss ggf. nachgerüstet werden. Der Einbau dieser Karte wird in der Anleitung des Wechselrichters beschrieben.
Bitte beachten Sie Anschlusshinweise des Herstellers genau und stellen Sie sicher, dass eine Fronius ComCard
retrofit eingebaut ist.

Anschluss des Kommunikationskabels

Die Verkabelung zwischen dem ersten Wechselrichter und dem EMS erfolgt 4-polig zwischen BUS-2 des EMS
und der RJ45 Buchse an der ComCard des Wechselrichters. Bitte beachten sie die empfohlen Kabeltype sowie
Ausführungshinweise im vorgehenden Kapitel (Zu verwendende Kabeltypen).
Weitere Wechselrichter werden abwechselnd vom Anschluss „OUT" auf „IN" mit Ethernet Patchkabel
verbunden. Am letzten Wechselrichter den Abschlussstecker zur Terminierung des Busses in den Anschluss
„OUT" einstecken.

Busabschluss-Widerstand aktivieren

Am letzten Wechselrichter den Abschlussstecker zur Terminierung des Busses in den Anschluss „OUT"
einstecken.
®
smart1 EASY INSTALLATIONSANLEITUNG
Beispielabbildung
