Refusol Wechselrichter; Besonderheiten; Installation; Anschlussschema Refusol - smart1 EASY Installationsanleitung

Refusol Wechselrichter

Besonderheiten


RS485-Schnittstelle integriert

Anschlussort: am Wechselrichter außen durch Anschlussbuchsen

Busadresse muss vergeben werden

2-polige Verkabelung

Installation


Wechselrichter und smart1® stromlos schalten

Wechselrichter 1 mit smart1® verkabeln

Wechselrichter 2 und weitere Wechselrichter verkabeln

Am letzten Wechselrichter Abschlussstecker auf „Out" schrauben

Busadresse vergeben

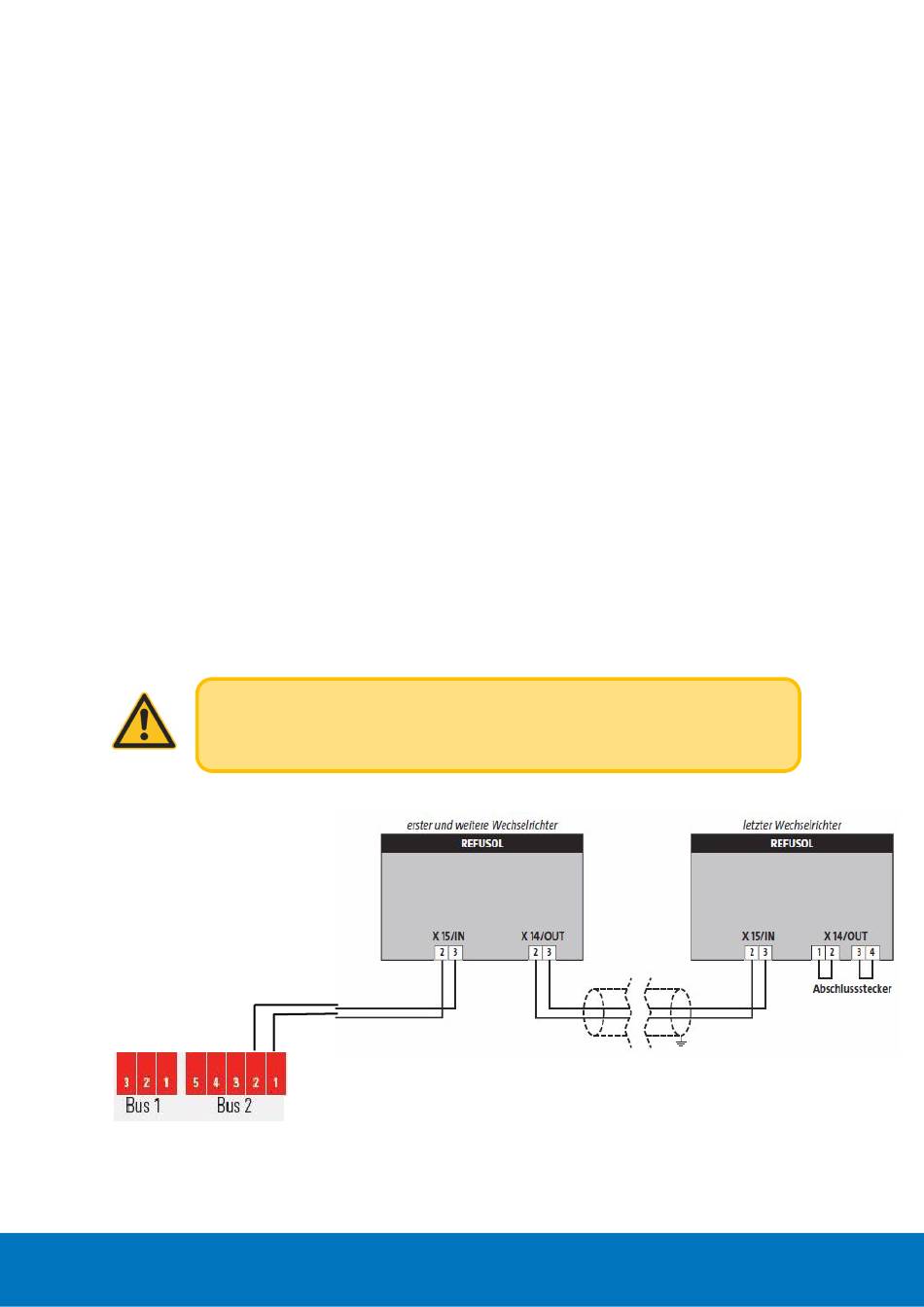

Anschlussschema Refusol


Die Verkabelung an den smart1® erfolgt über ein selbst konfektioniertes Datenkabel.

Zum Busanschluss müssen die vom Hersteller beigefügten Stecker (je Wechselrichter liegen 2 Stecker 4-
polig SACC-M12MS-4SC bei) an das Datenkabel an geklemmt werden.

Alle weiteren Wechselrichter mit geschirmtem 2-poligem Kabel verbinden. In-Out einhalten!

Am letzten Wechselrichter Abschlussstecker mit Refusol-Rundstecker anfertigen (Pin1+2 und 3+4
brücken) und auf „Out" schrauben.

Wechselrichterbusadresse vergeben (nach Refusol-Anleitung).
ACHTUNG!
Parameter 1164 muss auf Wert 2 gestellt werden! Ansonsten ist die
Blindleistungssteuerung mit smart1® nicht möglich!
®
