Verkabelung - smart1 EASY Installationsanleitung

Verkabelung

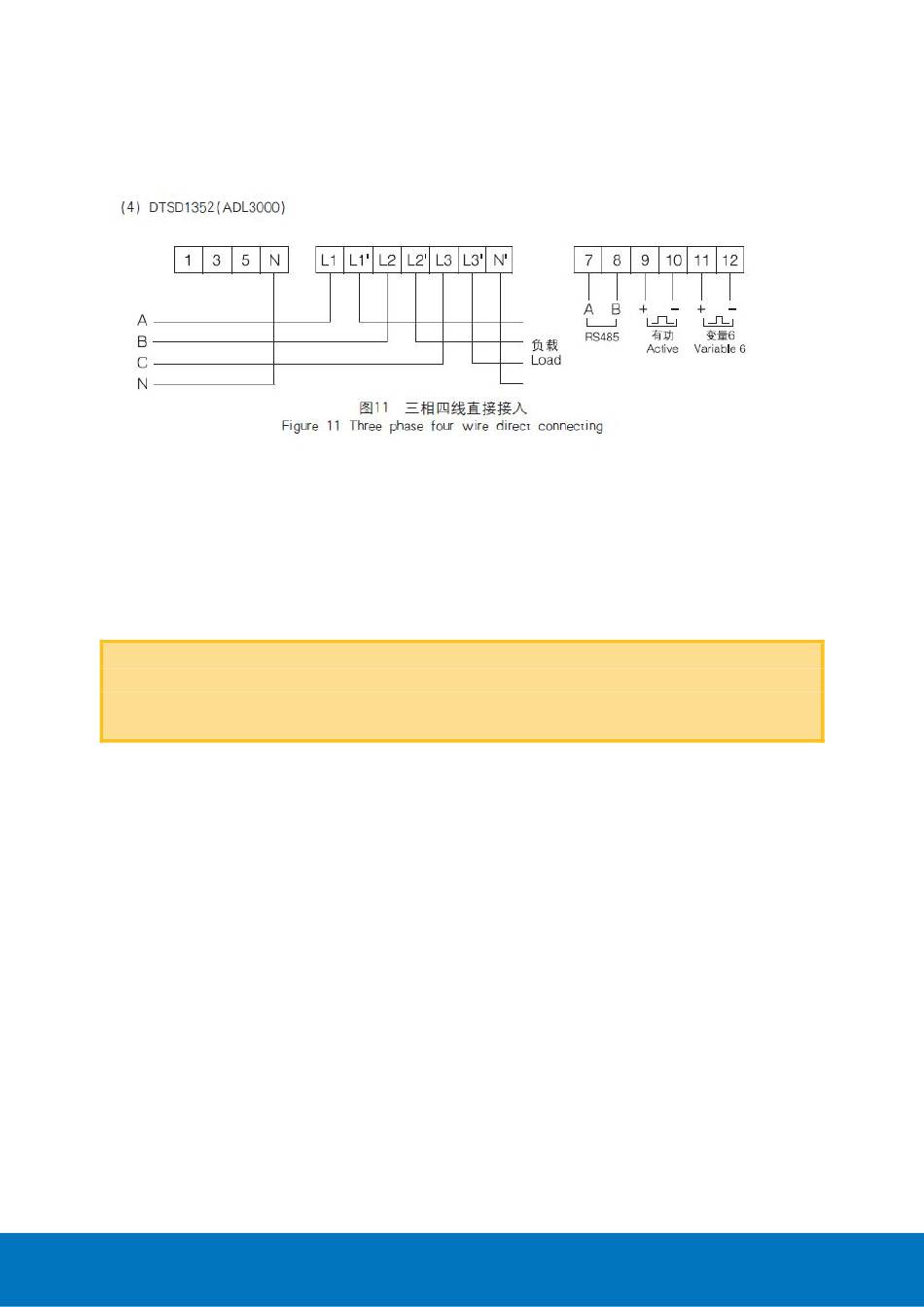

L1, L2, L3 und N werden von unten nach oben durchverkabelt (unten Eingang oben Ausgang). A und B des RS485
Bus werden an klemme 7 (A) und 8 (B) verkabelt. Masse ist nicht erforderlich.
Es wird empfohlen für die RS485 Busverkabelung ausschließlich geschirmte verdrillte volladrige Kabel zu
verwenden (CAT6/7). Weiters soll ein verdrilltes Aderpaar für A und B verwendet werden.
A und B des RS485 BUS müssen auf A und B von
ACHTUNG:
Verwenden Sie ein geeignetes RS485 Kabel und beachten Sie die Ordnungsgemäße RS485 Verkabelung.
Verwenden sie Optimalerweise ein geschirmtes CAT6/7 Kabel und verwenden Sie ein verdrilltes Adern paar.
Mehr dazu in der Kategorie „Verkabelungshinweise RS485"
®
smart1 EASY INSTALLATIONSANLEITUNG
BUS 1 des smart1 EASY ENERGY CORE verkabelt werden.
